Тут будет представлена информация по патронам для нарезного оружия.

Терпения и выдержки.. Материалов много и они будут выкладываться постепенно.



Начнем.

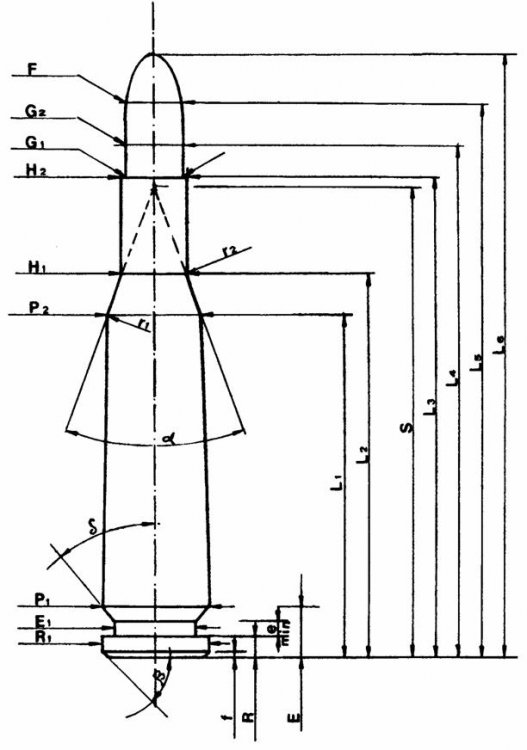

МАКСИМАЛЬНЫЕ РАЗМЕРЫ ПАТРОНОВ

Обозначения и их определения



Длина

L1 = расстояние от торца донной части гильзы до диаметра Р2

L2 = расстояние от торца донной части гильзы до диаметра Н1 дульца гильзы

L3 = общая длина гильзы

L4 = расстояние от торца донной части гильзы до диаметра G2

L5 = расстояние от торца донной части гильзы до диаметра F

L6 = общая длина патрона



Донная часть гильзы

R = толщина фланца гильзы

R1 = диаметр фланца гильзы

R3 = диаметр пояска

Е = толщина (высота) донной части гильзы

Е1 = диаметр проточки для экстрактора

Еmin = ширина проточки для экстрактора

 = половина угла конусности проточки для экстрактора (между диаметрами Е1 и Р1)

f = ширина (высота) фаски фланца гильзы

 = угол фаски фланца гильзы



Зарядная камера

Р1 = диаметр у конца фланца гильзы или перед проточкой для экстрактора или у размера

Е донной части гильзы

Р2 = диаметр гильзы на длине L1



Скат гильзы

 = угол ската гильзы

S = расстояние от торца донной части гильзы до вершины конуса ската гильзы

r1max = радиус кривизны ската в крайний точках диаметра Р2

r2 = радиус кривизны в сечении перехода от ската гильзы к ее дульцу



Дульце гильзы

Н1 = диаметр дульца гильзы на расстоянии L2 от торца донной части гильзы

Н2 = диаметр среза гильзы на расстоянии L3 от торца донной части гильзы



Метаемый элемент

G1 = диаметр метаемого элемента у среза гильзы

G2 = диаметр метаемого элемента на расстоянии L4 от торца донной части гильзы

F = диаметр метаемого элемента на расстоянии L5 от торца донной части гильзы



Давление (энергия)

Pmax = максимальное допустимое давление (бар)

PK = 1,15 Pmax = максимальное статистически индивидуальное давление (бар)

PE = 1,25 Pmax = среднее испытательное давление (бар)

ЕЕ = кинетическая энергия (при испытательном давлении) (Джоуль)

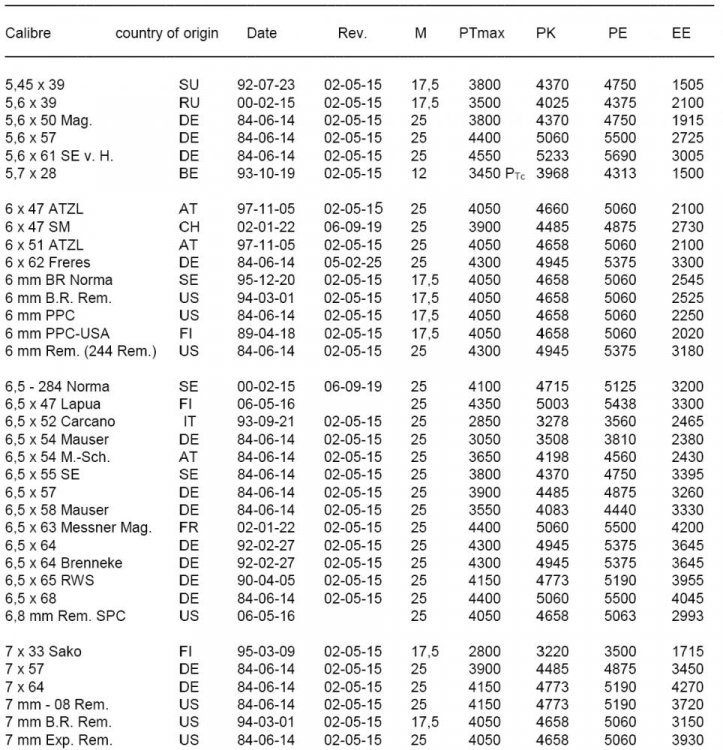

С невыступающим фланцем

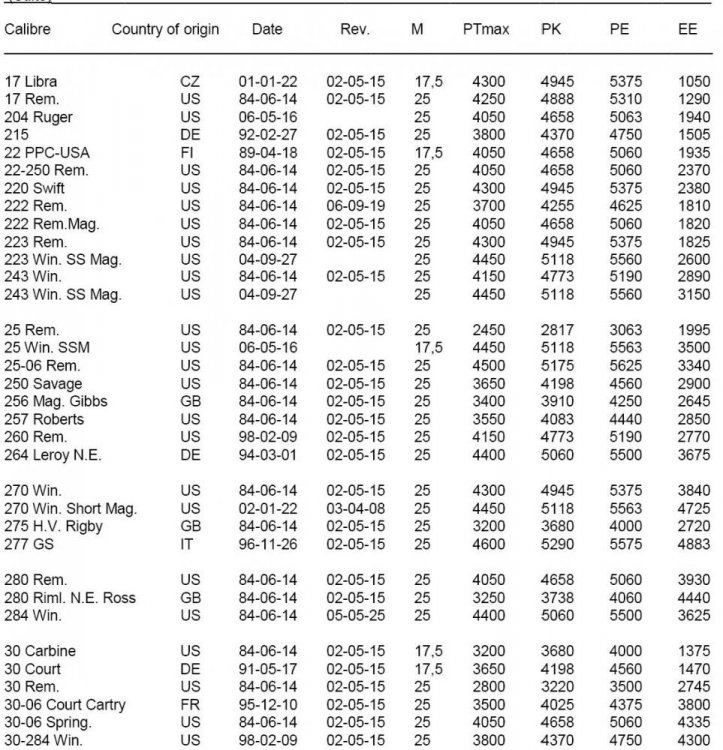

С выступающим фланцем , "магнум"

Изменено 20 мая 2013 пользователем Али-Баба

[Али-Баба]

МИНИМАЛЬНЫЕ РАЗМЕРЫ ПАТРОННИКОВ

Обозначения и их определения

Ствол

F = диаметр канала ствола по полям

Z = диаметр канала ствола по нарезам



Длина

L1 = длина патронника до диаметра Р2

L2 = длина патронника до диаметра Н1

L3 = длина патронника до диаметра Н2



Казенная часть ствола

R = расстояние от зеркала затвора до казенного среза ствола (опорной поверхности для фланца гильзы)

R1 = диаметр выемки под фланец гильзы (диаметр чашечки затвора)

R2 = глубина выемки под фланец гильзы (глубина чашечки затвора)

r = радиус кривизны сопряжения у входа в патронник

R3 = диаметр в передней части выемки под донную часть патронов "магнум"



Зарядная камера

Е = расстояние от зеркала затвора до входа в патронник (Р1)

Р1 = диаметр у входа в патронник или диаметр на расстоянии Е

Р2 = диаметр у начала конического ската патронника на расстоянии L1



Конический скат патронника

 = угол конического ската патронника

S = расстояние от казенного среза ствола (зеркала затвора) до вершины конуса ската

r1max = радиус кривизны сопряжения у диаметра Р2

r2 = радиус кривизны сопряжения ската патронника с шейкой патронника



Шейка (третий конус) патронника

Н1 = диаметр у начала шейки патронника на расстоянии L2

Н2 = диаметр на расстоянии L3



Пульный вход

G1 = диаметр у начала пульного входа (у начала нарезов)

G = расстояние от сечения с диаметром Н2 до сечения с диаметром F

1 = угол конусности на участке между Н2 и G1

h = расстояние от Н2 до G1 (на участке с углом конусности 1)

s = расстояние от Н2 до сечения пульного входа с диаметром G1

i = половина угла конусности пульного входа



Нарезы

b = ширина нарезов

N = количество нарезов

u = шаг нарезов

Q = площадь поперечного сечения канала ствола



Под патроны с невыступающим фланцем

С выступающим фланцем , "магнум"



__________________________________________________________________________________________________________

-------------------------------------------------------------------------------------------------------------------------

Изменено 20 мая 2013 пользователем Али-Баба

[Али-Баба]

Коды для представления названия стран

Выдержка из стандарта ISO 3166-1: 1997





Страна Код



Австрия AT

Бельгия BE

Канада CA

Чехословакия CS

Чешская Республика CZ

Финляндия FI

Франция FR

Германия DE

Венгрия HU

Израиль IL

Италия IT

Япония JP

Мексика MX

Португалия PT

Российская Федерация RU

Словакия SK

Советский Союз SU

Швеция SE

Швейцария CH

Соединенное Королевство GB

Соединенные Штаты Америки US

Изменено 20 мая 2013 пользователем Али-Баба

[Али-Баба]

Общепринятые международные обозначения патронов для нарезного оружия в соответствии с ГОСТ Р 50530-2010

"Патроны к гражданскому и служебному огнестрельному оружию, устройствам промышленного и специального назначения. Требования безопасности и методы испытаний на безопасность"

Изменено 20 мая 2013 пользователем Али-Баба

[Али-Баба]

резерв.

[Али-Баба]

резерв..

[Али-Баба]

резерв

[msark]

По 7RSAUM есть данные?

[Али-Баба]

Прошу прощения, коллеги.. Никак не получается завершить выкладку данных. Обязательно продолжу. Чуть терпения.

Данные есть по всем патронам вошедшим в CIP, в том числе и по 7mm Rem.SA Ultra Mag.

[Karl1]

По 7RSAUM есть данные?



На сайте CIP некоторые данные присутствуют

http://www.cip-bobp.org/homologation/en/tdcc_public?page=3&cartridge_type_id=1



http://www.cip-bobp.org/homologation/uploads/tdcc/tab-i/tabical-en-page40.pdf

[Pushkin]

Добрый день.

Подскажите максимальный рабочий размер для гильз 300WM, плз.

[GDima]

Добрый день.

Подскажите максимальный рабочий размер для гильз 300WM, плз.



В Гугле забанили?

http://www.accurateshooter.com/technical-articles/cartridgediagrams/

Предпоследняя снизу картинка

[Pushkin]

Спасибо, оч наглядные картинки.

В гугле не нашел
