Новинка от РМА - Micro Die Adjuster Model: PDA-1000

[Читатель]

Вот и применение штатным колечкам нашлось. Что бы не выбрасывать. Выкручиваем стопорок, не выкидываем! Отдаем токарю, превращаем в кольцо и по наружной поверхности (делительной головкой ? т.к. тут пробел в моем образовании) наносим риски.

Посчитаем кол-во. шаг резьбы матрицы 1/14 дюйма. Значит 1 оборот это 1/14. Надо поймать 0,001. Делим 1000 на 14 = 71,42 . Нет на 72. Тогда между рисками будет 5 градусов и фактическое перемещение матрицы по вертикали станет = 14/72 ЭТО 0,001008 инча в просторечии называемого дюймом.)

Поправьте если где не прав.

Изменено 11 марта 2014 пользователем Читатель
математика

[ВДЧ]

Поправьте если где не прав.

Да всё правильно, только вот круговая шкала - это лишнее. Для работы достаточно перемещений +/- 2 тысячных. Поэтому протачивать гайку нет смысла, достаточно нанести на одну или на на шесть радиусных поверхностей по пять рисок с шагом около 1,4мм.

[НСК-И]

Предлагаю обсудить недостаток колец Скиппа.

Недостатков у колец нет,только положительные моменты.ИМХО.

[Пилот]

Еще один плюс в этом методе--живущим в многоэтажках, при работе в вечернее время нет шума от ввертывания-вывертывания матрицы, у которой километровая резьба, нет вероятности уронить матрицу на пол :)

[ВДЧ]

при работе в вечернее время нет шума от ввертывания-вывертывания матрицы, у которой километровая резьба, нет вероятности уронить матрицу на пол

Категорически поддерживаю. Откручивать и закручивать лишний раз матрицу - это геморой.

[Читатель]

Да всё правильно, только вот круговая шкала - это лишнее. Для работы достаточно перемещений +/- 2 тысячных. Поэтому протачивать гайку нет смысла, достаточно нанести на одну или на на шесть радиусных поверхностей по пять рисок с шагом около 1,4мм.



Протачивать - я имел в виду для получения круга. Поверхности с равным удалением от центра. Не знаю, можно ли на грань шестигранника нанести риски с точными угловыми ( 5 град) размерами, но на поверхности грани расстояние между ними будет разным (геометрия, аксиома), поэтому для технологического упрощения, проточка, а потом риски.

Теперь понятно - вместо фломастера надо пять рисок с углом в 5 градусов между ними. Попробую заказать такой девайс.

[Читатель]

Недостатков у колец нет,только положительные моменты.ИМХО.

Имел в виду только отсутствие (в продаже) самих колец.

В остальном, согласен. Вчера они появились в ордере сайта, и моей корзине.

[ВДЧ]

Протачивать - я имел в виду для получения круга. Поверхности с равным удалением от центра. Не знаю, можно ли на грань шестигранника нанести риски с точными угловыми ( 5 град) размерами,

На этой гайке, которая на фото, между гранями как раз и есть радиусные поверхности. Поэтому риски на радиусной поверхности.

[НСК-И]

Категорически поддерживаю. Откручивать и закручивать лишний раз матрицу - это геморой.

:):):)

[zavarinsergej]

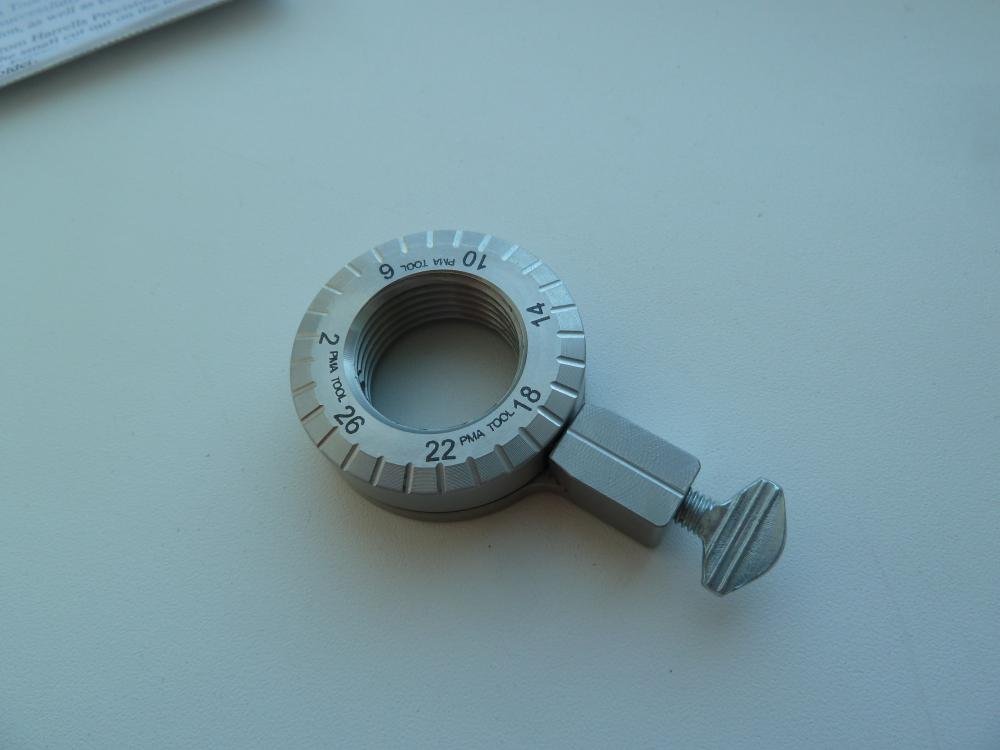

прошло немного времени и производитель вывел на рынок улучшенную модель.

У новинки нанесены цифры а так же установлен винт-барашек (намного удобнее чем с шестигранником)

[zavarinsergej]

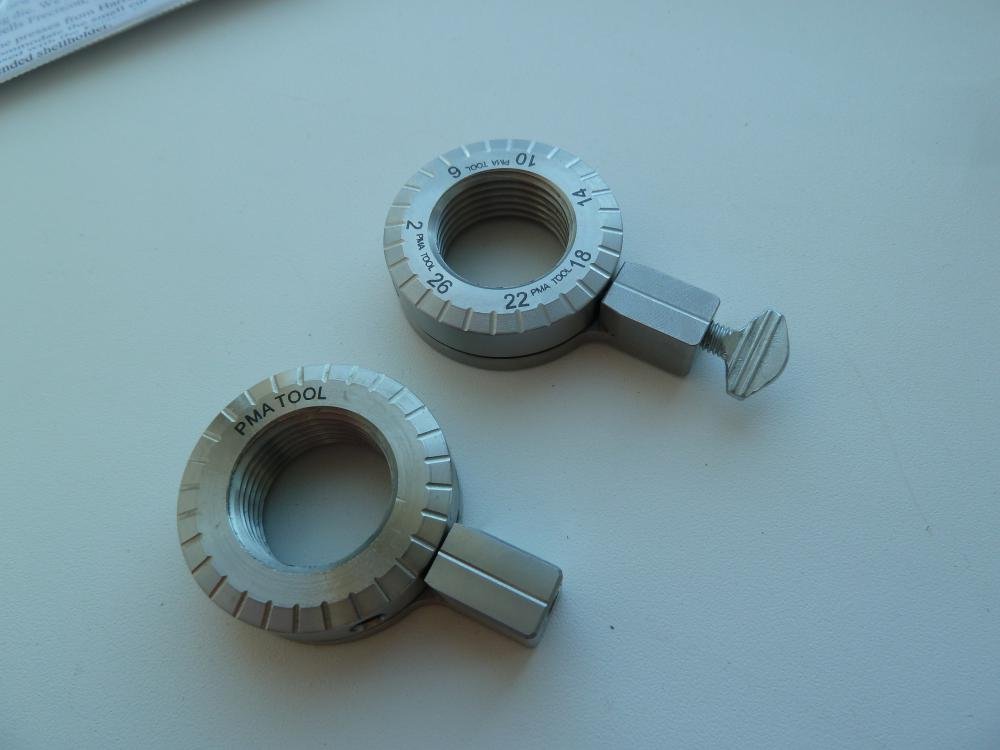

Сравнение старой и новой модели .

[Пилот]

Возьму одну, номер сб в лс.

[Epsorokin]

Сколько стоит новая улучшенная модель?

[стрелок1967]

Наверное дорого?
