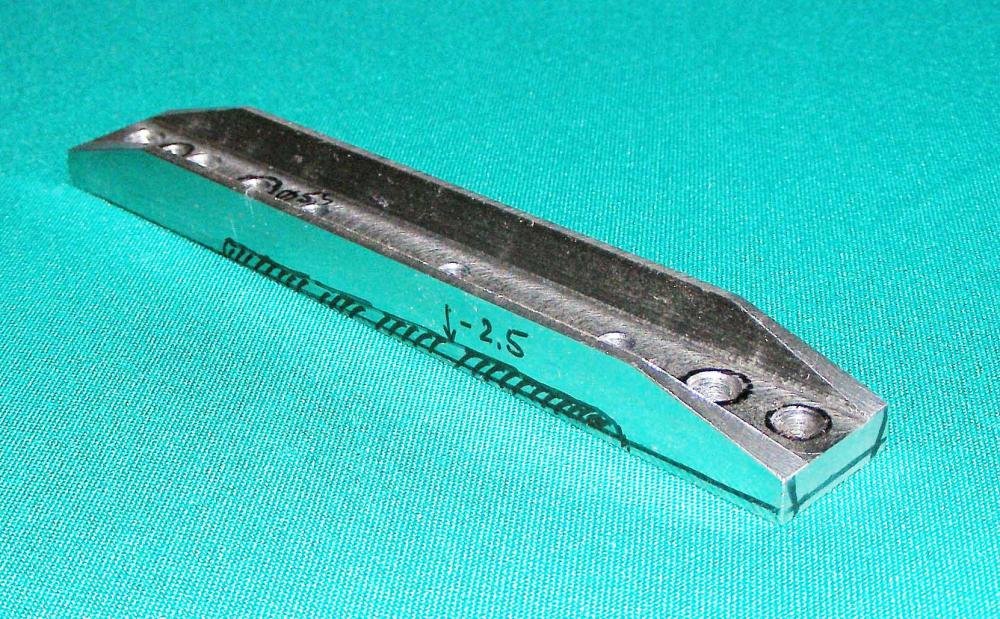

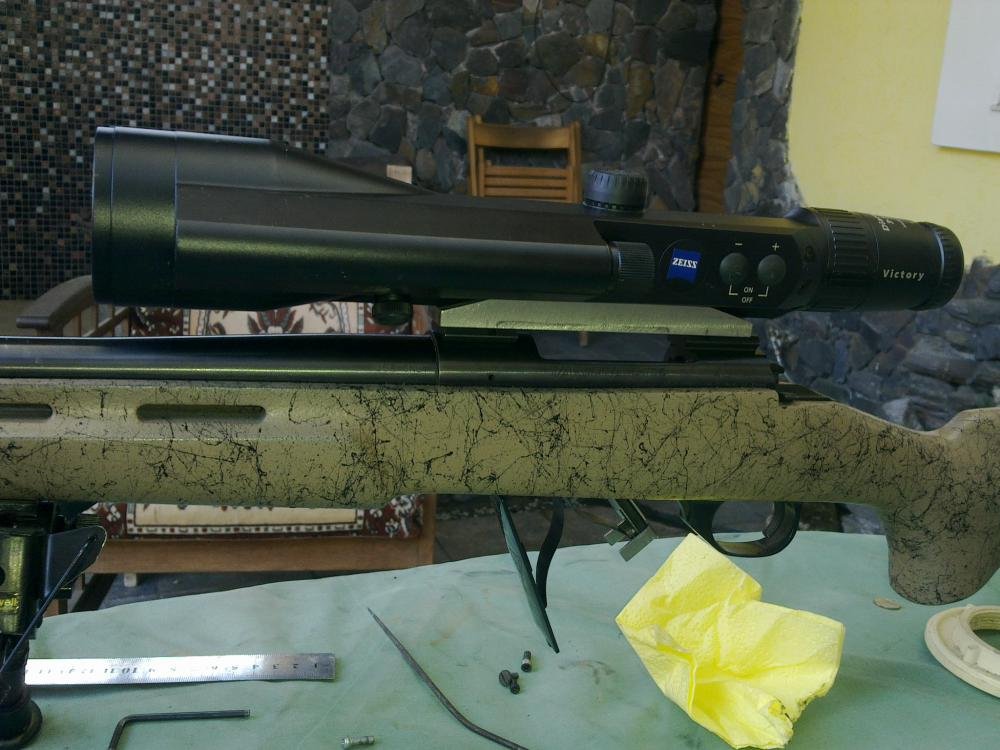

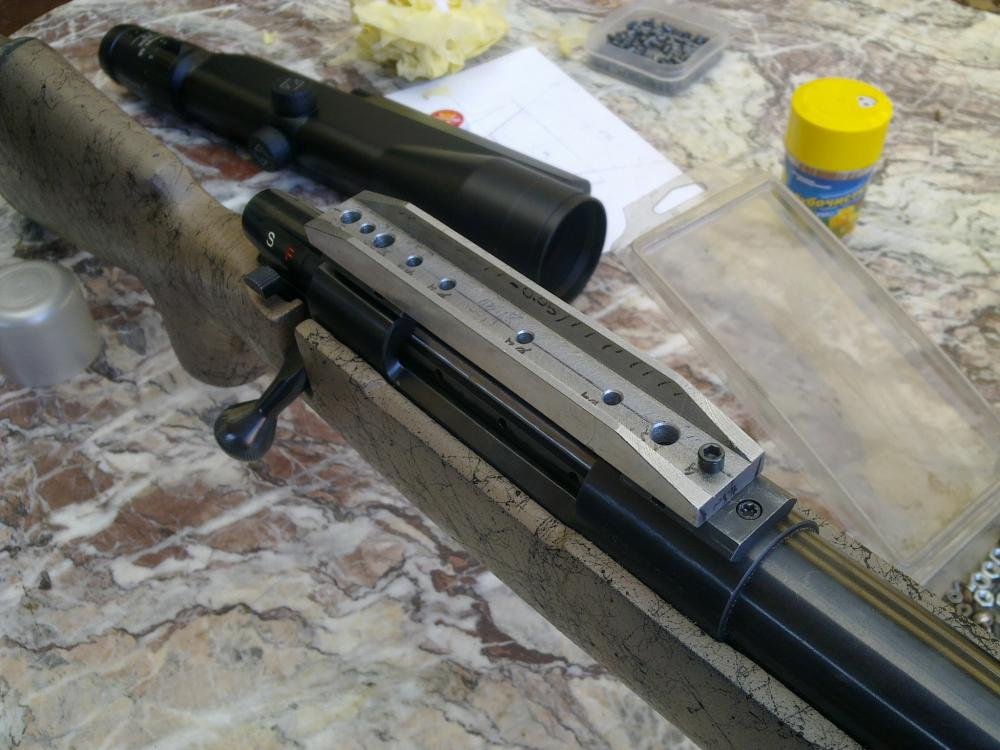

Кролик Posted April 24, 2013 Share Posted April 24, 2013 (edited) Озадачился я максимально низким кроном для установки Диаранжа на Везерби. Изготовил вот такое корытце для шины : https://reloading.cc/forum/showthread.php?t=154 ну и захотел прикинуть как все это будет выглядеть, так сказать вживую. Винт - на сошки, прицел привертел к ответке и приложил к базам. Получилось что то вроде: Потом подумалось, что базам не убудет, если я просверлю в них по дырочке и наверну там резьбу М4, потом приверну туда корыто, тем самым поимею возможность прикинуть положение прицела и угол наклона будущей базы. Короче просверлил и привертел: Когда сверлил и резал резьбы, то ощущение, что это не металл, а пластилин. Очень мягкий. :confused: Слегка подзажал один винт и проверил положение прицела, вывел ноль по вертикали и подсчитал необходимый угол наклона пластинками фольги. Визировал через ствол. После установки прицела и базы "в нули" поправок, закрепился и за вторую базу. Винтик выбрал неудачно, т.е короткий, и при попытке дожать, этот винтик элементарно сорвал 3 витка резьбы. Вот и думаю - из какой каки сделаны эти базы ? Все снял с винтовки, скрутил по отдельности и теперь с макета буду точить цельную. Edited May 24, 2013 by Кролик Link to comment
SKALVA Posted April 24, 2013 Share Posted April 24, 2013 Угу... А что за база то? Вот на эту пишут, что использована крепкая сталь.... А крепкая - это какая? И можно ли ее варить аргоном? http://www.midwayusa.com/product/674913/warne-maxima-1-piece-steel-weaver-style-scope-base-dan-wesson-445-magnum-silver Link to comment
Reankor 2002 Posted April 24, 2013 Share Posted April 24, 2013 Аргоном можно варить практически любую сталь, главное подобрать присадку. Link to comment
Кролик Posted April 24, 2013 Author Share Posted April 24, 2013 Угу... А что за база то? [/url] раздельная от Люп. Платил около 100 убитых. Честно сказать - удивлен. Но может так и нужно? По крайней мере в своей планке (верхней) резьбу вертеть было значительно труднее. И как с этим жить :) Link to comment
SKALVA Posted April 24, 2013 Share Posted April 24, 2013 Аргоном можно варить практически любую сталь, главное подобрать присадку.... А если быть реалистами и не брать условия лаборатории института им. Е. О. Патона? Link to comment
Кролик Posted April 24, 2013 Author Share Posted April 24, 2013 ... А если быть реалистами то варить стремно. У меня есть такая шина, приваренная аргоном к базам. Не внушает она мне доверия. Лучше я цельную фрезерну, и из проверенного металла. Link to comment
Reankor 2002 Posted April 24, 2013 Share Posted April 24, 2013 Это отполированый сварочный стык меди и нержавейки, когдато это считалось невозможным. Link to comment
Reankor 2002 Posted April 24, 2013 Share Posted April 24, 2013 то варить стремно. У меня есть такая шина, приваренная аргоном к базам. Не внушает она мне доверия. Лучше я цельную фрезерну, и из проверенного металла. Если все сделано правильно, то сварочный стык крепче чем основной металл. Link to comment
Кролик Posted April 24, 2013 Author Share Posted April 24, 2013 Если все сделано правильно, то сварочный стык крепче чем основной металл. т.е. если сильно придушит, то можно обращаться ? Я взял кольца Люп быстросъем, снял фрезеровкой всю верхнюю часть. Осталось только основание с зажимами. В них хочу выфрезеровать канавки и туда вварить корыто. Получилось бы низко и быстросъемно. Но варить опасался. Этот вариант пока отставил. А корыт наточил с запасом на эксперименты. :) Link to comment
Reankor 2002 Posted April 24, 2013 Share Posted April 24, 2013 Без вопросов, что бы не ушли размеры, можно сделать электрозаклепки аргоннодуговой сваркой. Link to comment
Reankor 2002 Posted April 24, 2013 Share Posted April 24, 2013 Я бы сделал так, сквозное отверстие и в базе и в корыте, зеленая база, синее корыто, серый штифт-электрозаклепка, красное сварочный шов, сначала обварить снизу на базах, потом собрать в кучу и поставить корыто, обварить сверху, зачистить, сваркой эти две детали стянет так что будут как родные, в таком варианте поводок не будет. Link to comment
Кролик Posted April 24, 2013 Author Share Posted April 24, 2013 Без вопросов ... Завтра приволоку с завода прорезанные базы от колец, с посадочними для корыта. Выложу фото. что бы не ушли размеры, можно сделать электрозаклепки аргоннодуговой сваркой. в этом я не разбираюсь. Но совету и помощи был бы рад. Link to comment
Reankor 2002 Posted April 24, 2013 Share Posted April 24, 2013 (edited) Чем смогу... Edited April 24, 2013 by Reankor 2002 Link to comment
Кролик Posted April 24, 2013 Author Share Posted April 24, 2013 :) а какого диаметра нужны отверстия ? Link to comment
Reankor 2002 Posted April 24, 2013 Share Posted April 24, 2013 :) а какого диаметра нужны отверстия ? Плюс-минус 8-10мм. Link to comment
Кролик Posted April 24, 2013 Author Share Posted April 24, 2013 грустно. Там более 7мм наверное не получится. Лады, завтра посмотрим. Link to comment

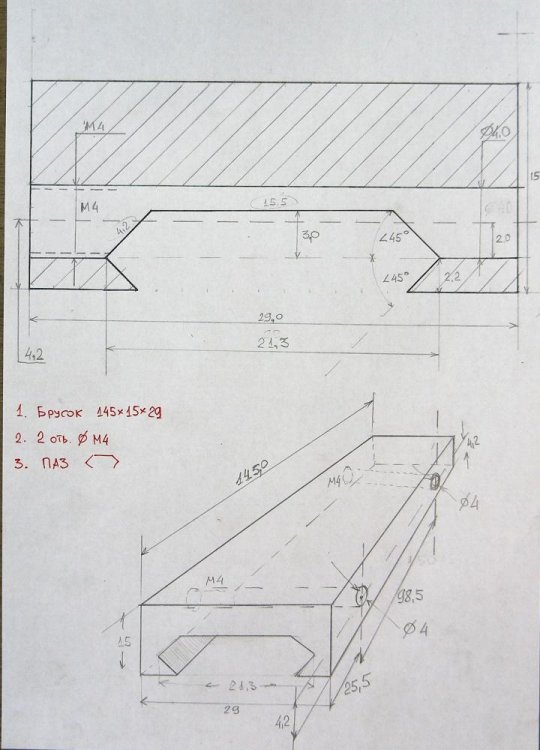

Reankor 2002 Posted April 24, 2013 Share Posted April 24, 2013 Я исходил из вашего чертежа, там пустое место 12 мм. Link to comment
Кролик Posted April 24, 2013 Author Share Posted April 24, 2013 размер ограничивает не ширина корыта, а ширина основания кольца. Там идет внутренняя рейка, для паза вивера (блестящая). Вот спереди и сзади от нее остается по 7-8мм. На фото это сверху и снизу от блестящей детальки: Точно сказать не могу, базы на заводе. А прикончил вот такие кольца: Link to comment
стрелок1967 Posted April 25, 2013 Share Posted April 25, 2013 кольца говняненькие,упорчик у них люфтит,а єто очень не хорошо Link to comment
Reankor 2002 Posted April 25, 2013 Share Posted April 25, 2013 кольца говняненькие,упорчик у них люфтит,а єто очень не хорошо Шо 223 не выдержат? Link to comment
Кролик Posted April 25, 2013 Author Share Posted April 25, 2013 кольца говняненькие,упорчик у них люфтит,а єто очень не хорошо чего порекомендуем? Только ж такие, что бы была возможность максимально низко прикрепить корыто. Попилим еще одни :) вообще то есть еще один вариант: но тоже получается высоко Link to comment
Reankor 2002 Posted April 25, 2013 Share Posted April 25, 2013 http://s003.radikal.ru/i203/1201/a9/44cb52701f0e.jpg Link to comment

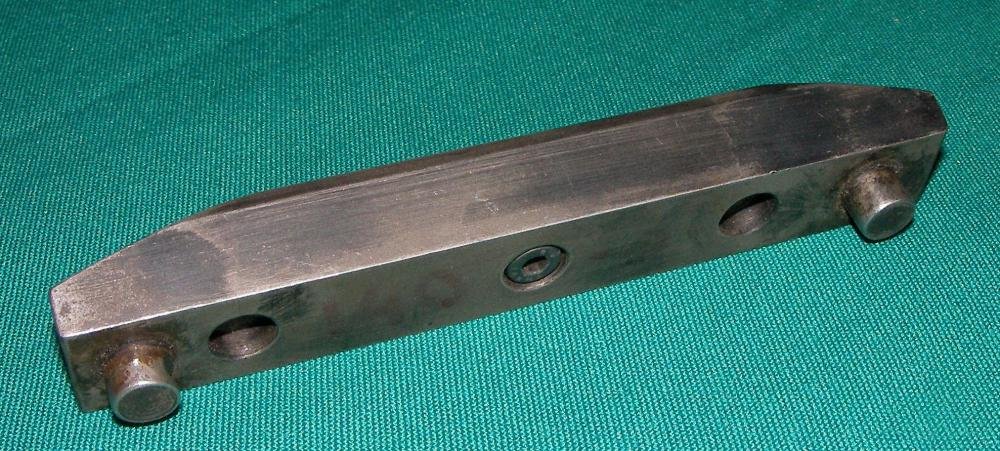

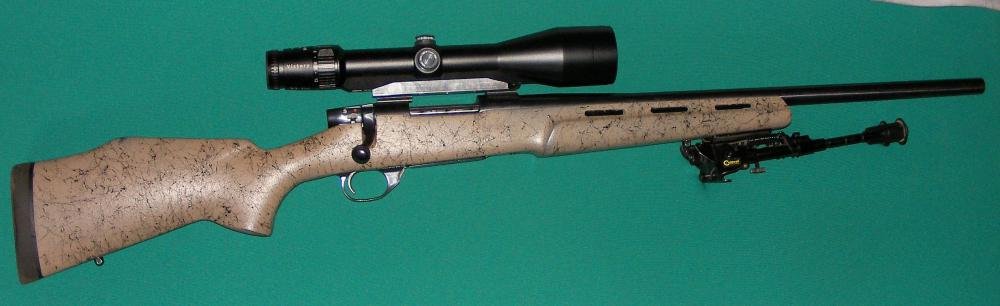

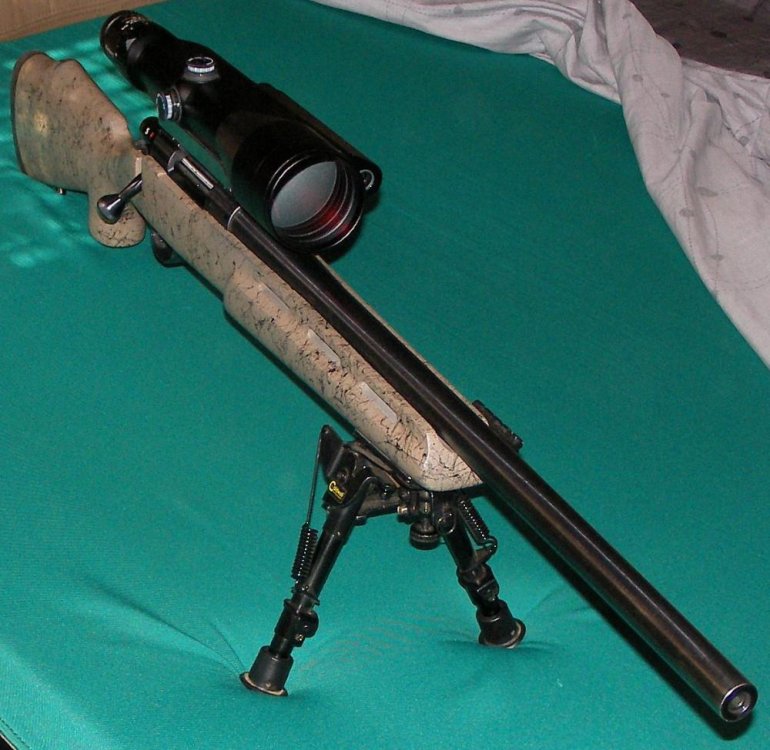

Кролик Posted May 24, 2013 Author Share Posted May 24, 2013 Reankor 2002 ! как ни удивительно, но случайно обнаружил у себя вот такую базу под шину Цейса: Сейчас съезжу в магазин и посмотрю наличие РЕМовских ответок. Но маловероятно, что меж-штырьковая база шины совпадет с дырками при установленных на винт ответках. _______________________________________________________________________________________________________ В дальнейшем решил пойти по пути как на последнем эскизе. Т.е. будет цельно фрезерованный переход ВИВЕР-ШИНА ЦЕЙС. Только максимально уменьшу высоту и высчитаю наклон. В этом варианте будет универсально и можно быстренько поставить коллиматор. Однако мастеровые просто неимоверно долго тянут кота за иацы ... Две недели точили пробное корыто: Сколько будут точить такое: мне предположить просто страшно. :) Еще страшнее думать о том, сколько времени им понадобиться для изготовления цельного изделия ... Вот мне и подумалось ..., а не поставить ли времянку по быстрячку... И навертел я в родных базах вивер четыре дыры М4, к которым тупо прикрутил пробное корыто. Предварительно отцентровал прицел по горизонту. Получилось почти к стволу : Вот я и думаю ... Может проще докупить цельную базу вивер, а эти базы тупо приварить электрозаклепками к корыту, зашлифовать, поворонить и забыть ... Короче, поеду-ка я постреляю ;) Link to comment
hantmaster Posted May 24, 2013 Share Posted May 24, 2013 Думаю сварке тут не место. Только цельно фрезерованная база и ее еще в правильной последовательности фрезеровать нужно чтоб соблюсти параллельность . по вашему чертежу не пойму как оно вжиматься будет на вивере. На прицеле снизу я так понимаю отверстия с резьбой - прицел ложится в призму и прикручивается с низу болтами. А сама призма к базе вивер. Но тут думаю у вас засада по чертежу некуда вжиматься виверу. нужно одну сторону делать отделяемой тоже с призмой. Или фрезеровать паз посредине вдоль базы для того чтоб ужать вивер. Первый вариант раздельно думаю лучше. Link to comment
