Продам БР-упоры и сошки Ф-класс. Санкт-Петербург.


Рекомендованные сообщения

Приветствую коллег по увлечению!



Разрабатываю и принимаю заказы на изготовление упоров и сошек с коаксиальным механизмом.

Сроки и цена оговариваются в соответствии с Вашими требованиями и моими возможностями.

Территориально: Санкт-Петербург.

Первые и последние цифры номера банковской карты: 4476 **** **** 5713
Актуальный адрес электронной почты: worker_box@mail.ru

Несколько примеров последних работ



Упор для бенчреста



Материал основных частей: Д16Т

Коаксиальный механизм построен на паре скольжения сталь-графитонаполненный капролон.

Основание на трех точках опоры с контргайками.

Высота цевья от поверхности: от 17 см. и выше.

Верхний прижим сводится одной ручкой, посредством винта с левой и правой резьбой.

Угол боковых мешков можно менять в небольших пределах.

Дополнительно устанавливается механизм грубой регулировки по вертикали.

Ориентировочная цена: 30 тр.












Сошки f-класс с коаксиальным механизмом
Цена: 18 тр.
Материал: Д16Т, маслонаполненный капролон, метизы, пластиковые ручки. Резиновый профиль на опорах съемный.
Способ крепления: зажим на планку вивера.
Высота планки: от 170 до 250 мм от поверхности.
Коаксиальный механизм на капролоне, все детали фрезерованы.
Угол качания регулируется высотой ножек
Длина 550, высота 220, ручка 300мм
Вес: 2000 грамм..

Внесены изменения в конструкцию по результатам испытаний.









Коллеги, это только примеры, я готов к новым проектам, надеюсь расти и развиваться вместе с Вами!










Изменено пользователем Л_Е_В_Ш_А
Изменена конструкция сошек
Ссылка на комментарий
Здесь могла бы быть Ваша реклама!

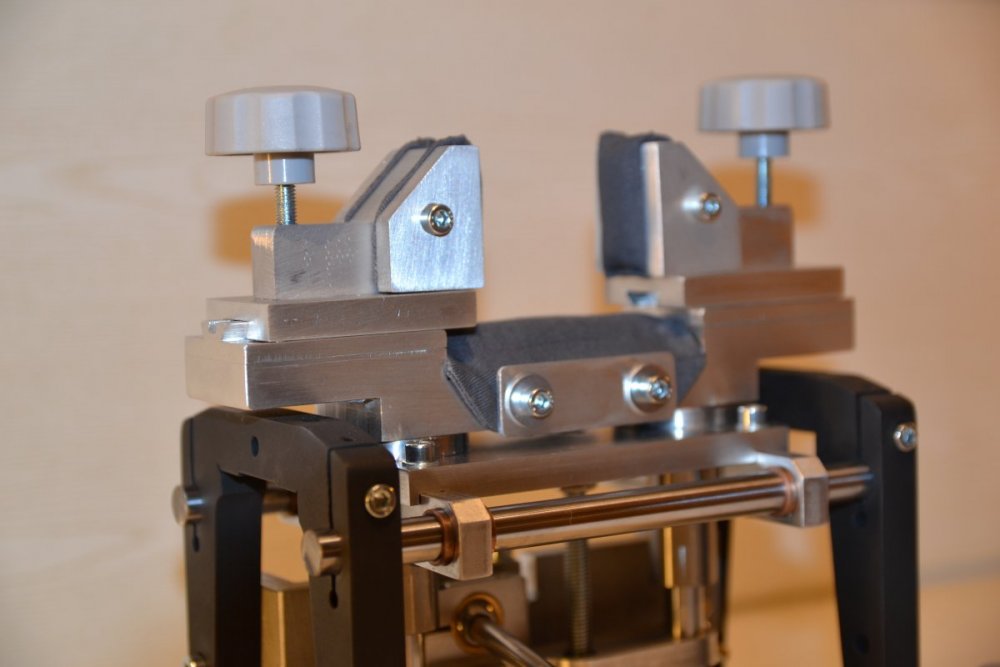

Вы спрашиваете про механизм зажатия цевья?

Люфта нет, но сводится достаточно туго. Все детали фрезерованы, никакой 3д печати в моих устройствах не будет.

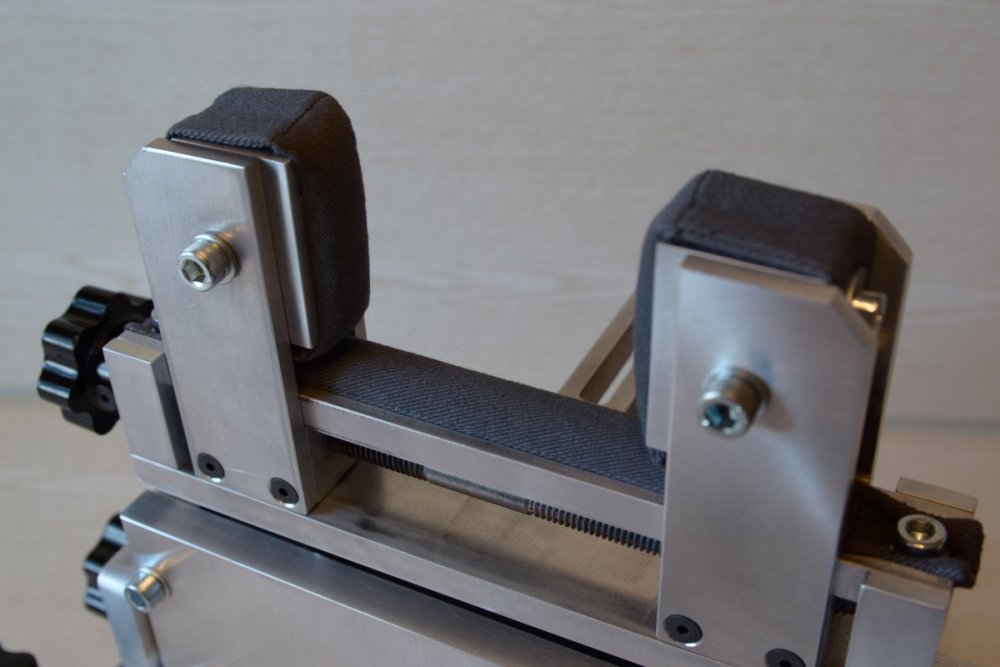

Эту схема более жесткая, чем на другой моей модели:




Изменено пользователем Л_Е_В_Ш_А
Ссылка на комментарий

Я имел ввиду работу коаксиального механизма.

Как реализуется вертикальный подьем головы?

Подходят ли размеры под стандартный мешок.

Из какого материала сделан Ваш мешок?

На сколько плавно (без рывков) реализована работа джостика в условиях пыль, влага?

Резмеры упора?

Ссылка на комментарий

Спасибо за вопрос, сейчас все расскажу.

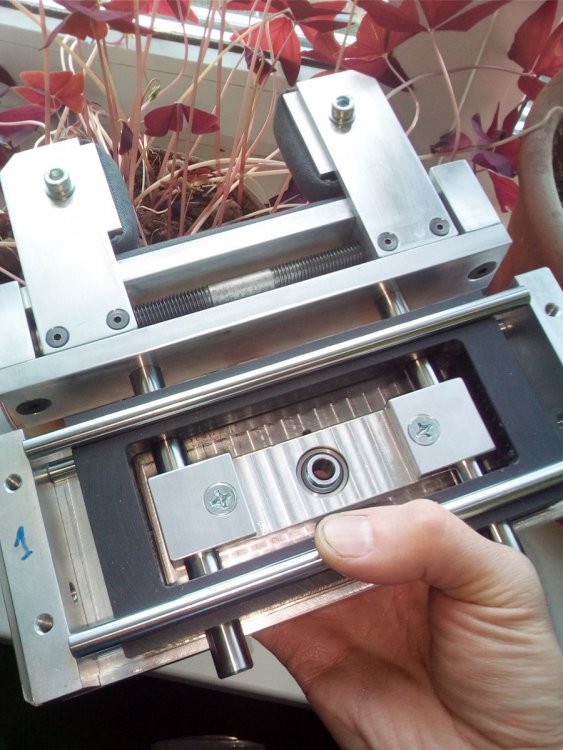

Коаксиальный механизм выглядит так:






Это не моя идея, я просто решил использовать пару скольжения сталь-капролон. Схема полностью исключает завалы в крайних точках и обеспечивает плавный ход джойстика по вертикали и горизонту. Конструкция не боится попадания влаги, но не защищена от пыли.

Высота цевья в упоре регулируется от 170 мм и выше, что позволяет использовать большинство имеющихся задних мешков. Сделать можно и меньше, оговаривается при заказе.

Изменено пользователем Л_Е_В_Ш_А
Ссылка на комментарий
  • 2 недели спустя...

За последнюю неделю внес изменения в конструкцию сошек

Весить новая модель будет меньше двух кг., точнее напишу после окончания сборки.

Ручка будет съемная по типу Себовской и как дополнительная опция, появилась возможность анодировать детали по вменяемой цене.

Балаш, телефон скинул в личку.



Изменено пользователем Л_Е_В_Ш_А
Ссылка на комментарий

Вышла новая версия сошек.

Внесены изменения:

- уменьшен размер коаксиального механизма,

- сделана новая съемная ручка по типу Себовской, большего диаметра и с изгибом для удобства управления.

- регулировка прижима вынесена на переднюю панель,

- вес снижен ровно до двух кг.,

- механизм дополнил двумя пружинами для компенсации веса винтовки в нейтральном положении.



Продолжаю улучшать конструкцию,  кстати скоро выйдет новая версия упора.
