Изготовлю под заказ прибор для контроля параметров пули, гильзы, патрона.

Recommended Posts

Изготовлю под заказ прибор для контроля параметров пули, гильзы, патрона.

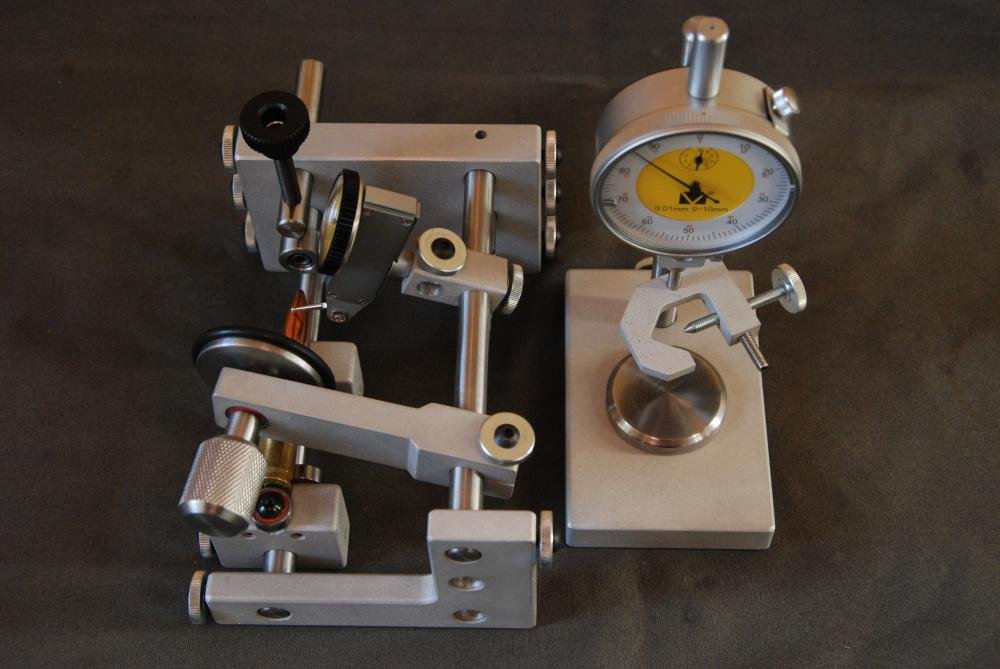

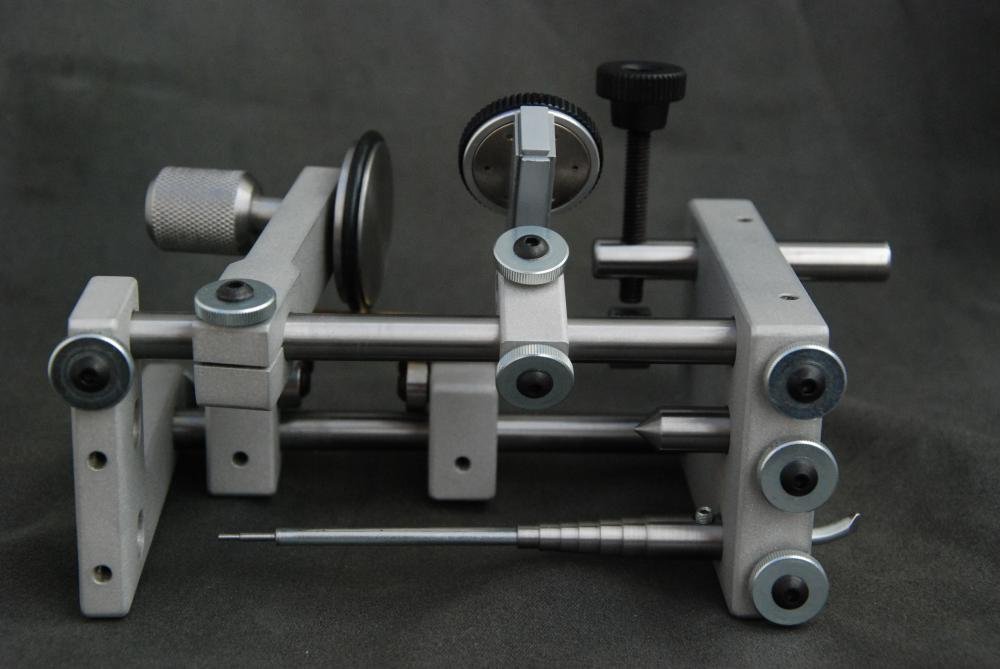

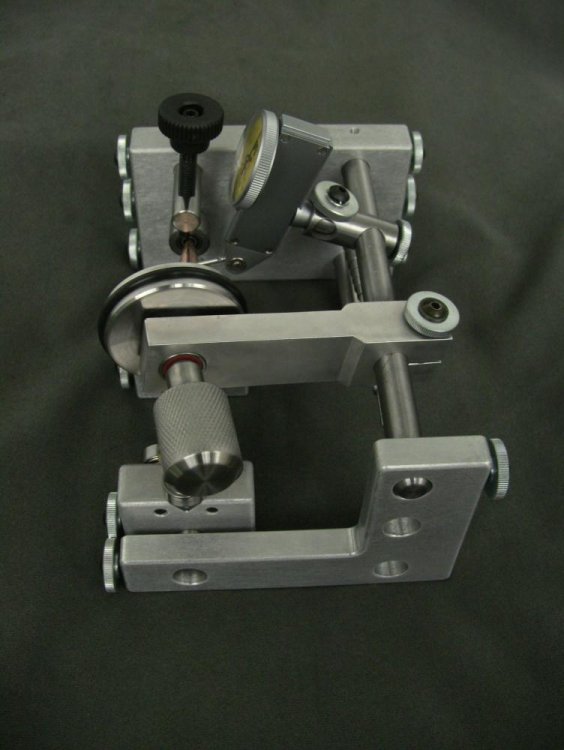

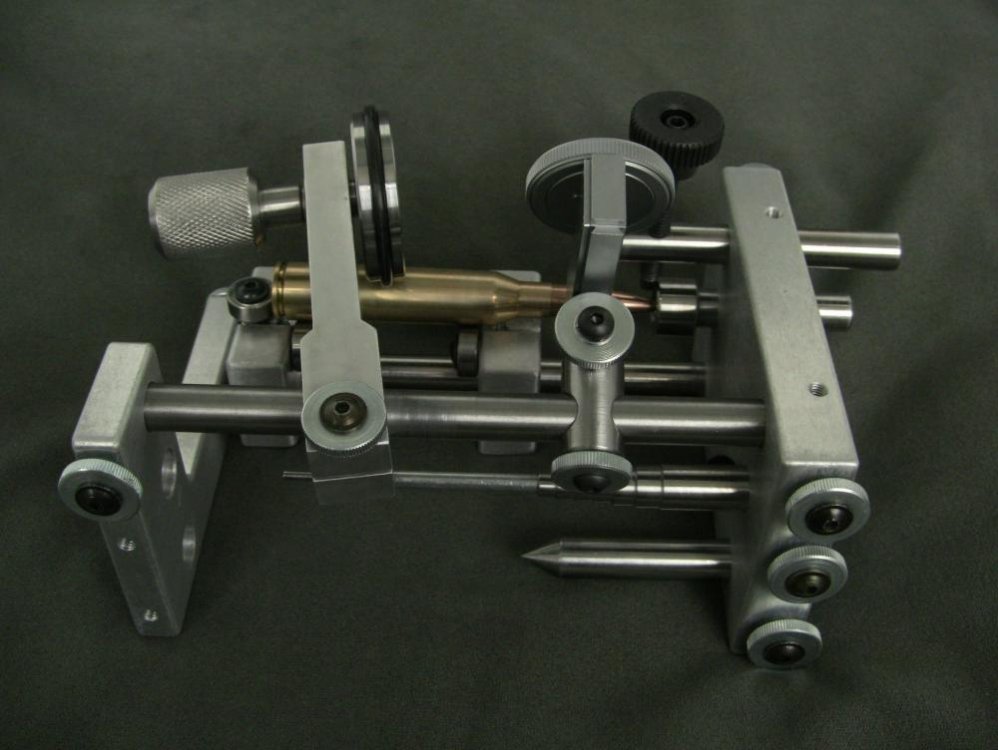

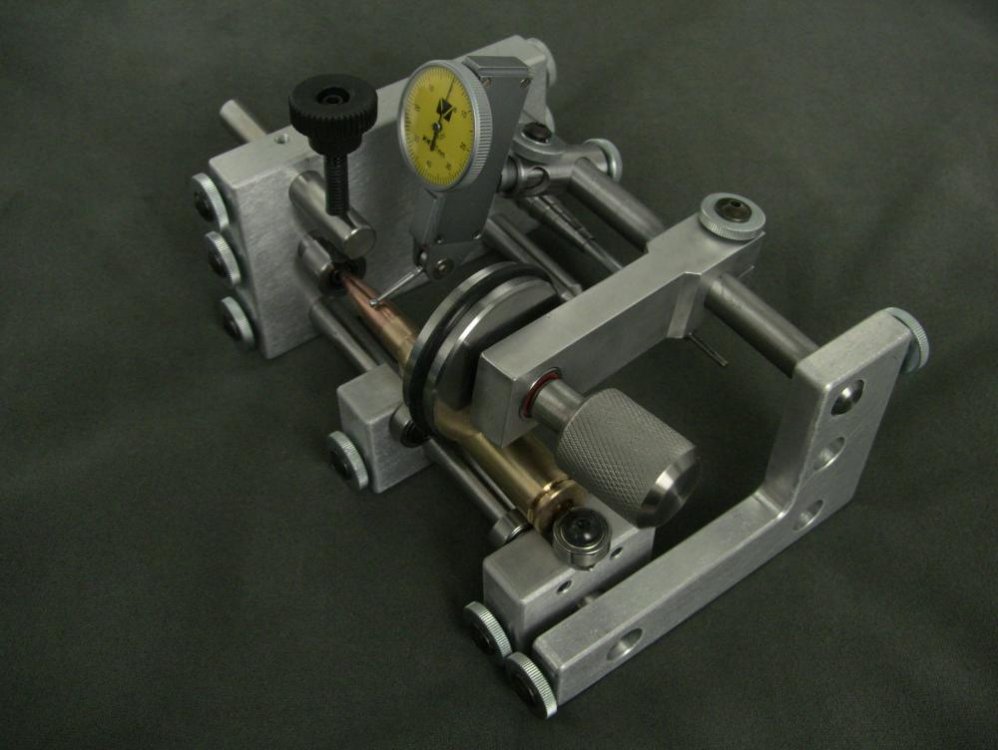

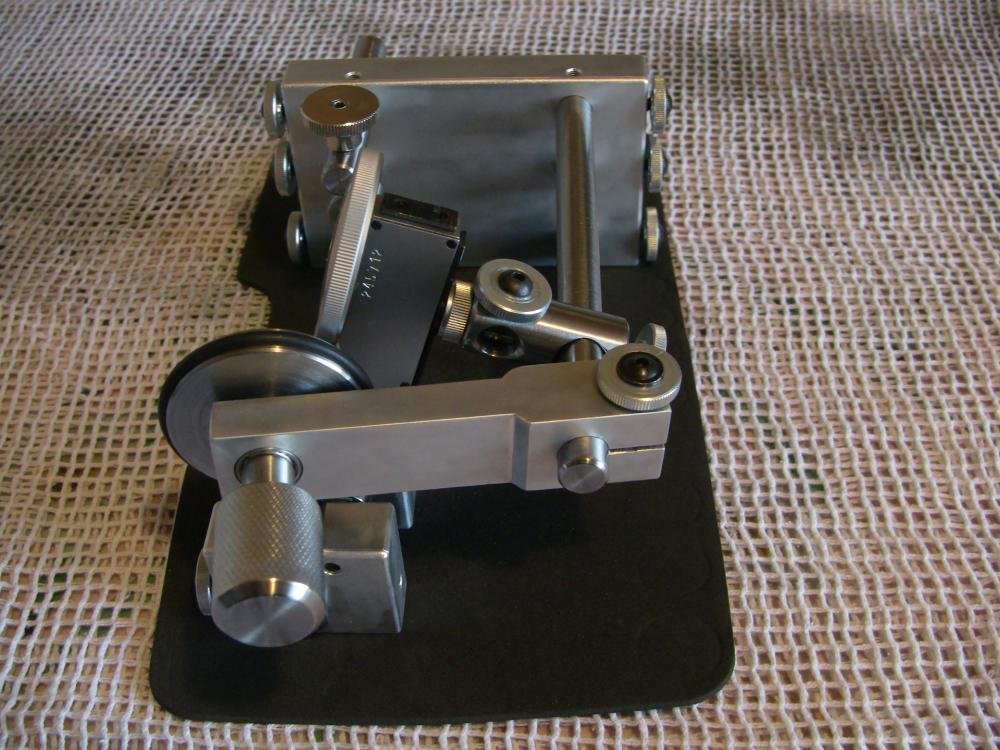

Прибор разработан для:



1. Контроль радиального биения пули, гильзы, патрона.

2. Правка патрона-приведение к нормативу по радиальному биению.

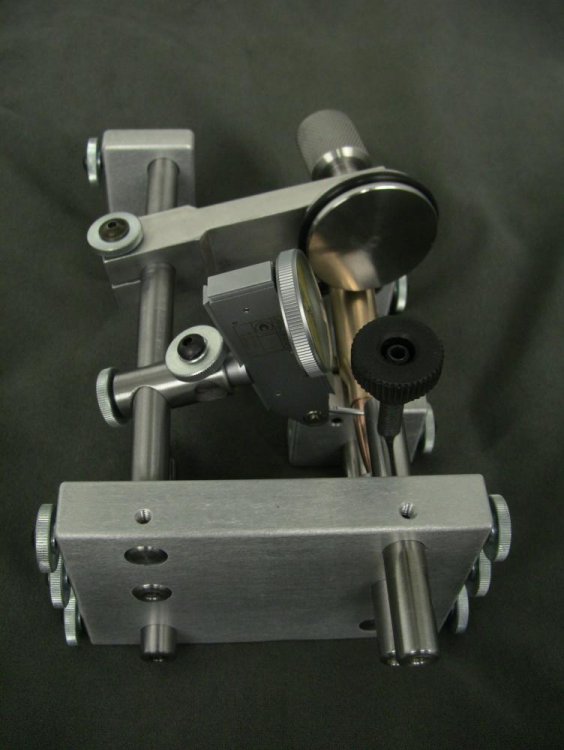

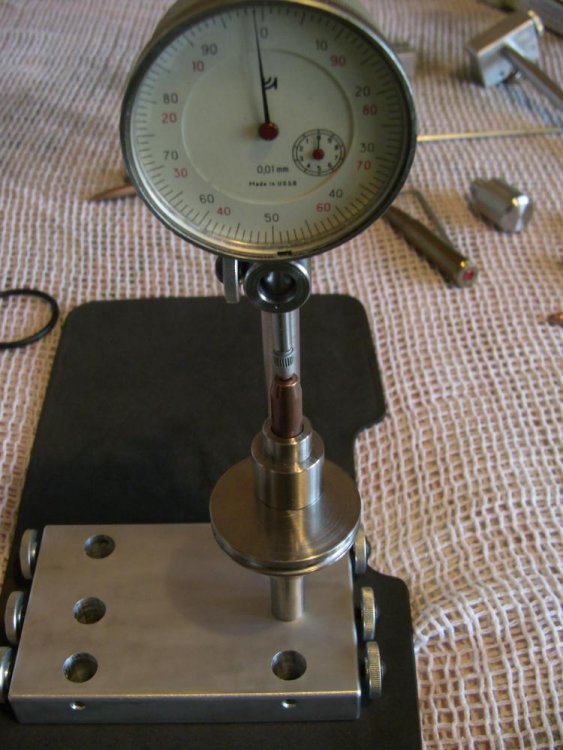

3. Контроль толщины стенки дульца.

4. Контроль толщины стенки гильзы.

5. Контроль кривизны затворной группы.

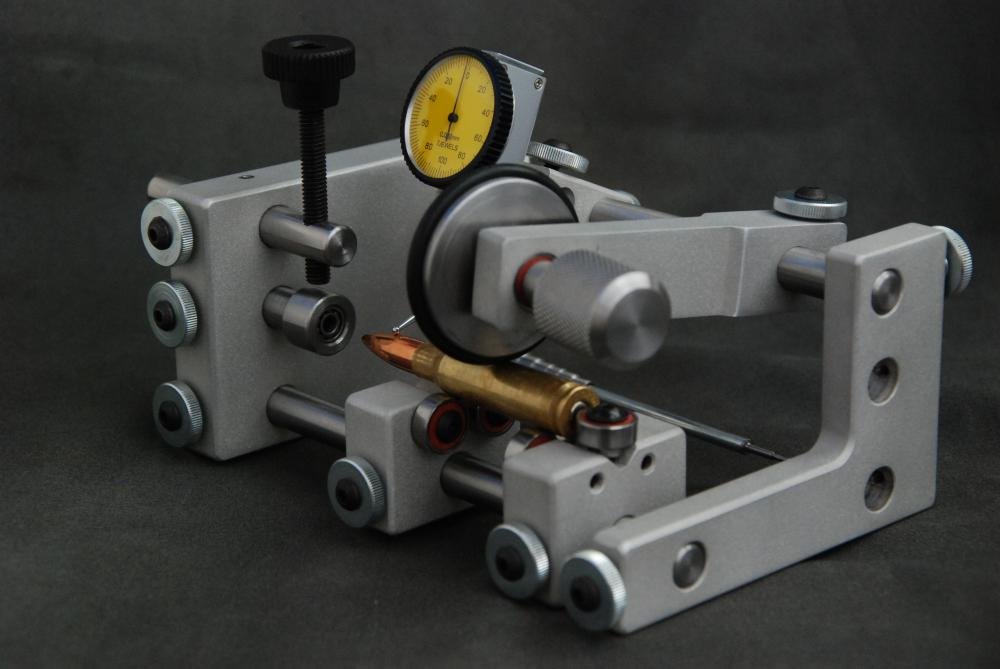

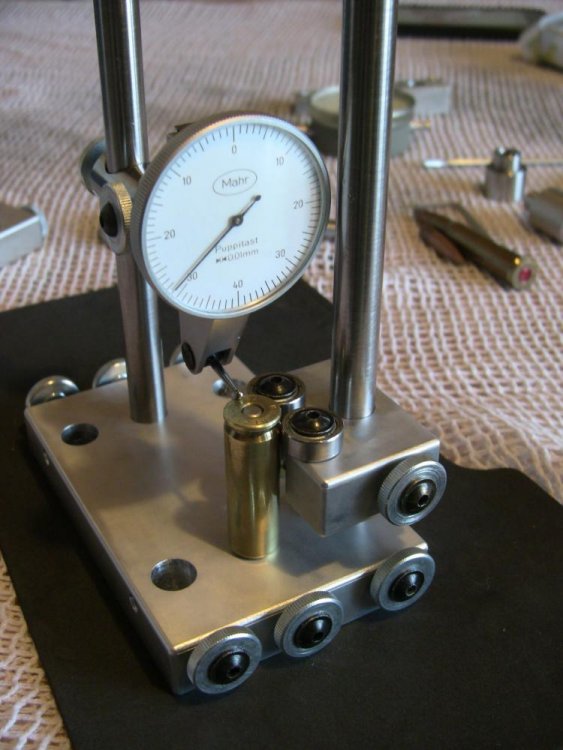

6. Измерительной стойки для измерения линейных размеров.

7. Использование в качестве стойки под компаратор.

















Финишная обработка - пескоструй.



Обсуждение этого вопроса



http://forum.guns.ru/forummessage/12/1249202.html

https://reloading.cc/forum/showthread.php?t=464

http://forum.guns.ru/forummessage/91/1154802.html

https://reloading.cc/forum/showthread.php?t=217

http://forum.guns.ru/forummessage/204/1257615.html

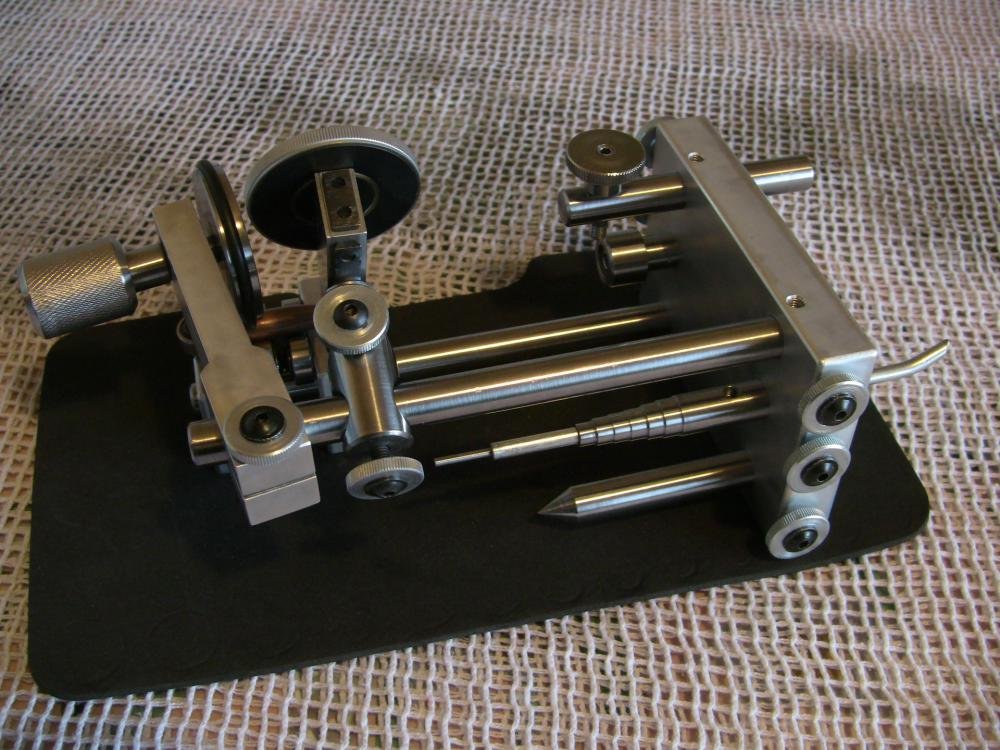

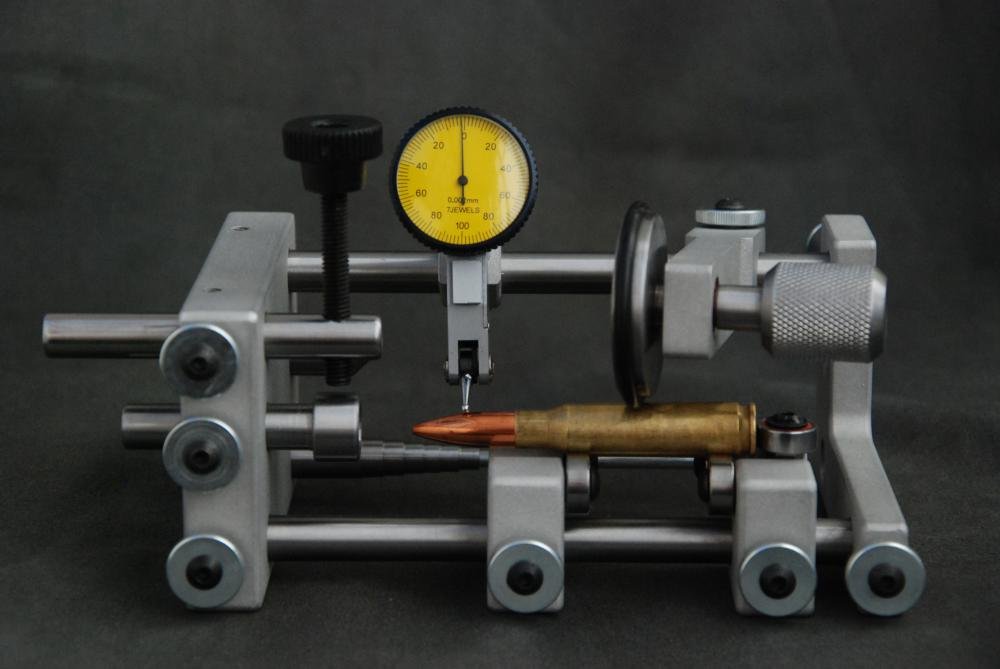

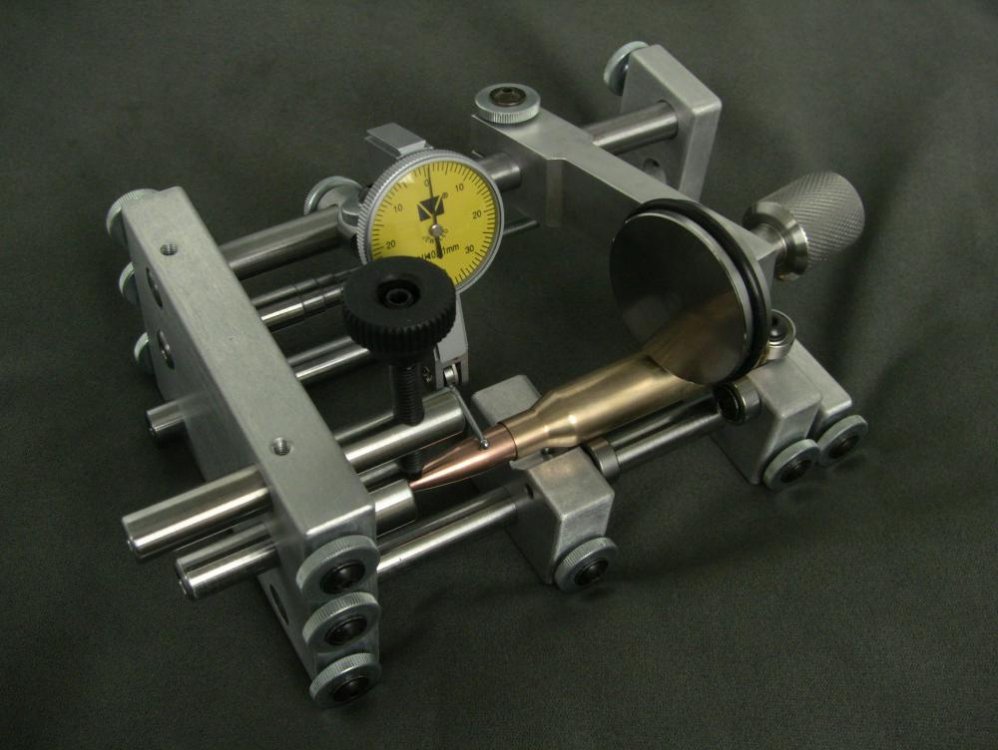

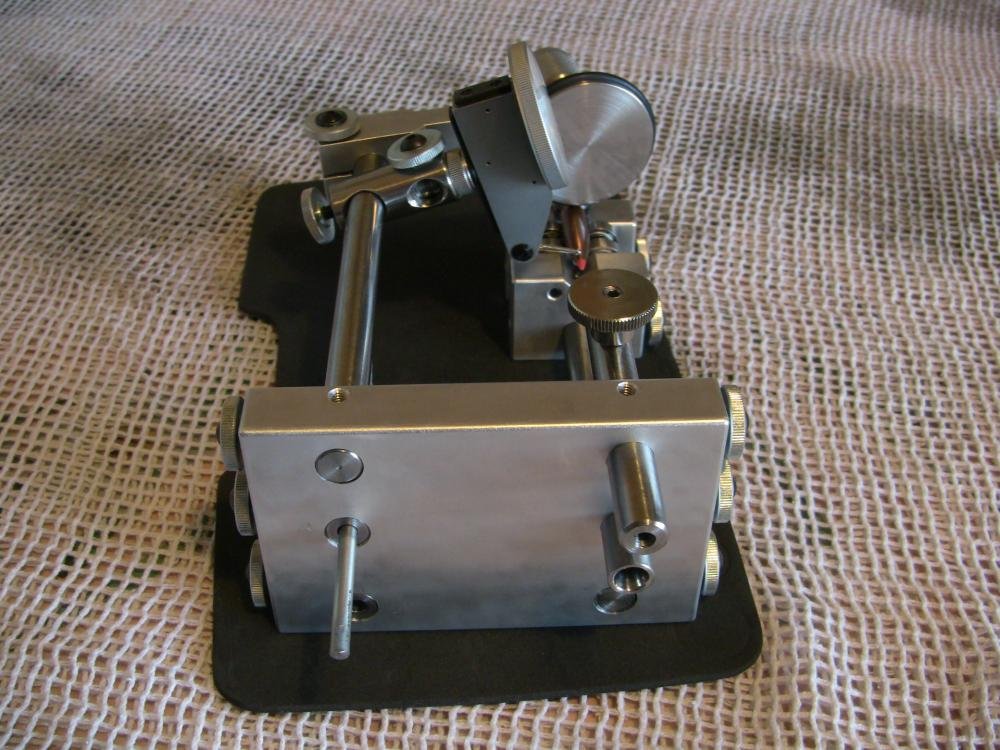

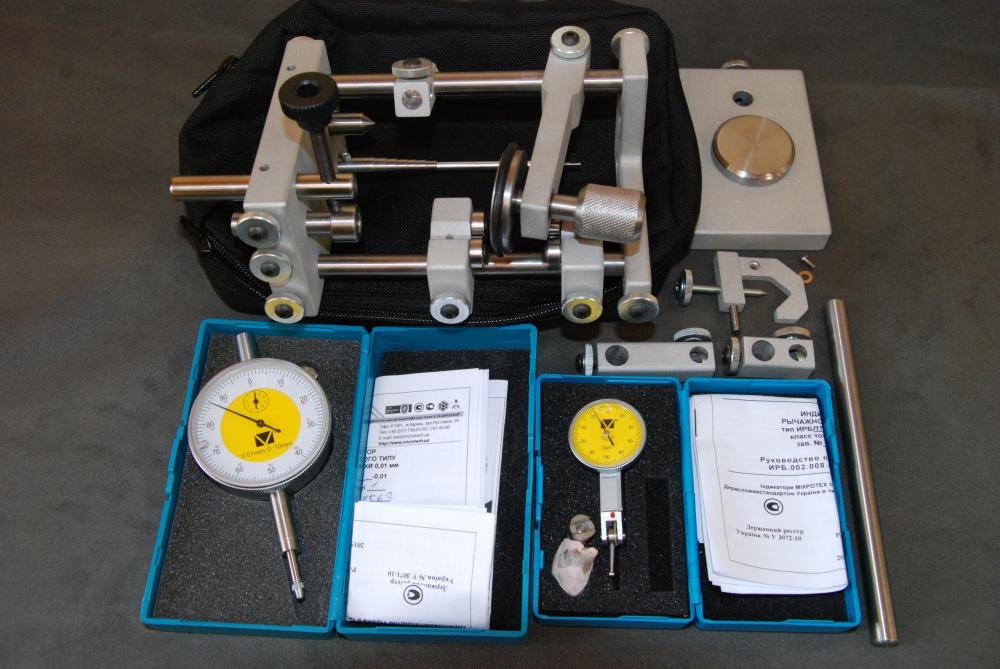

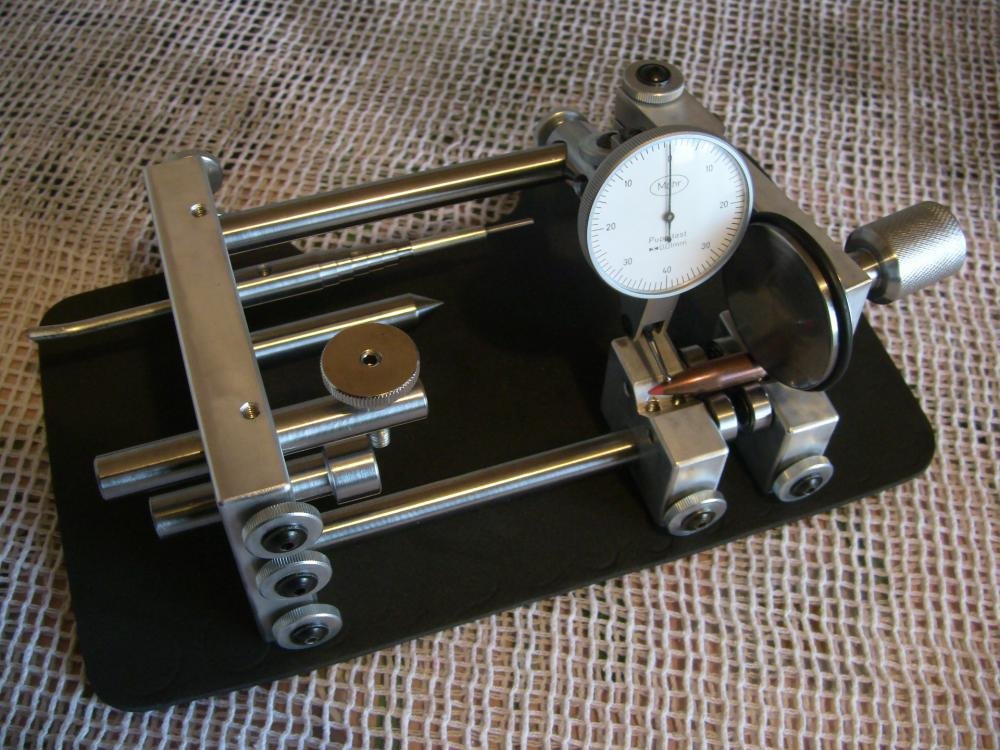

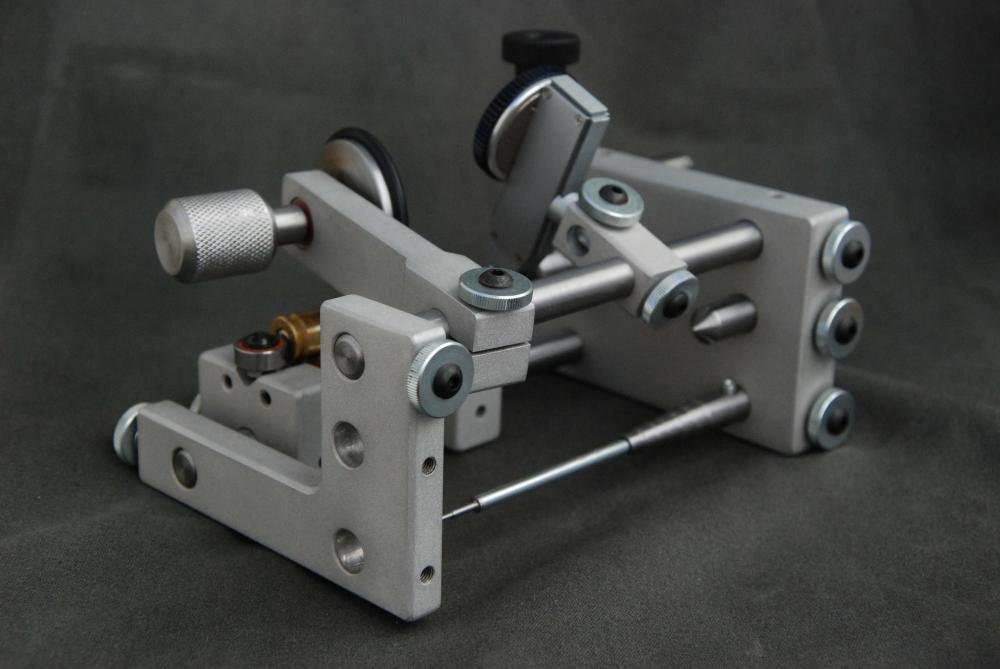

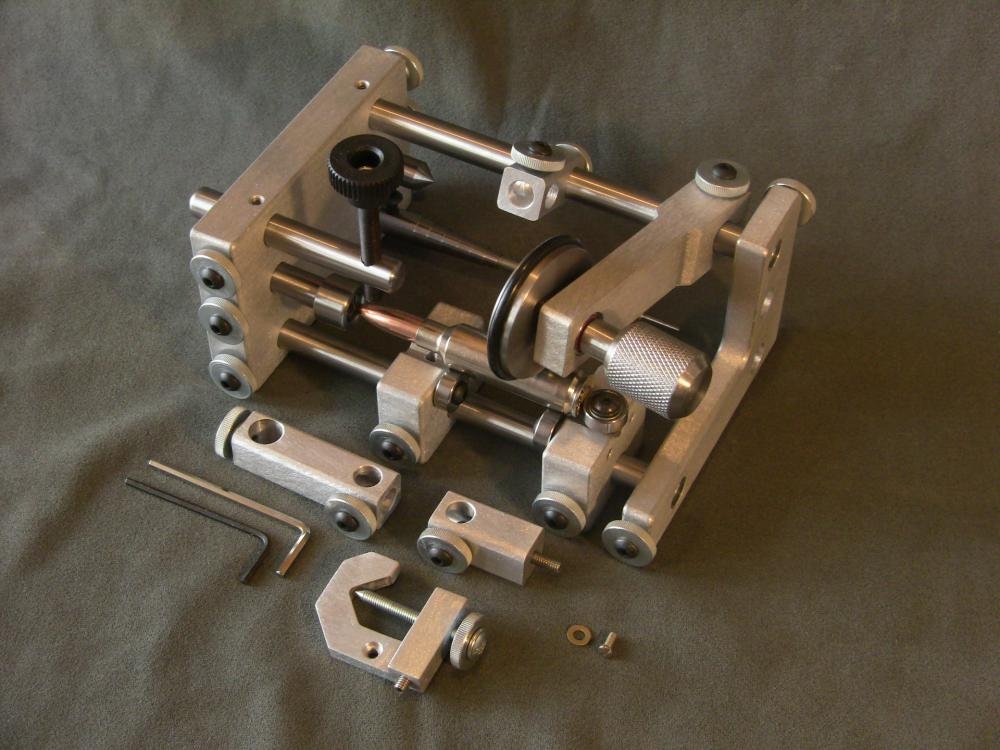

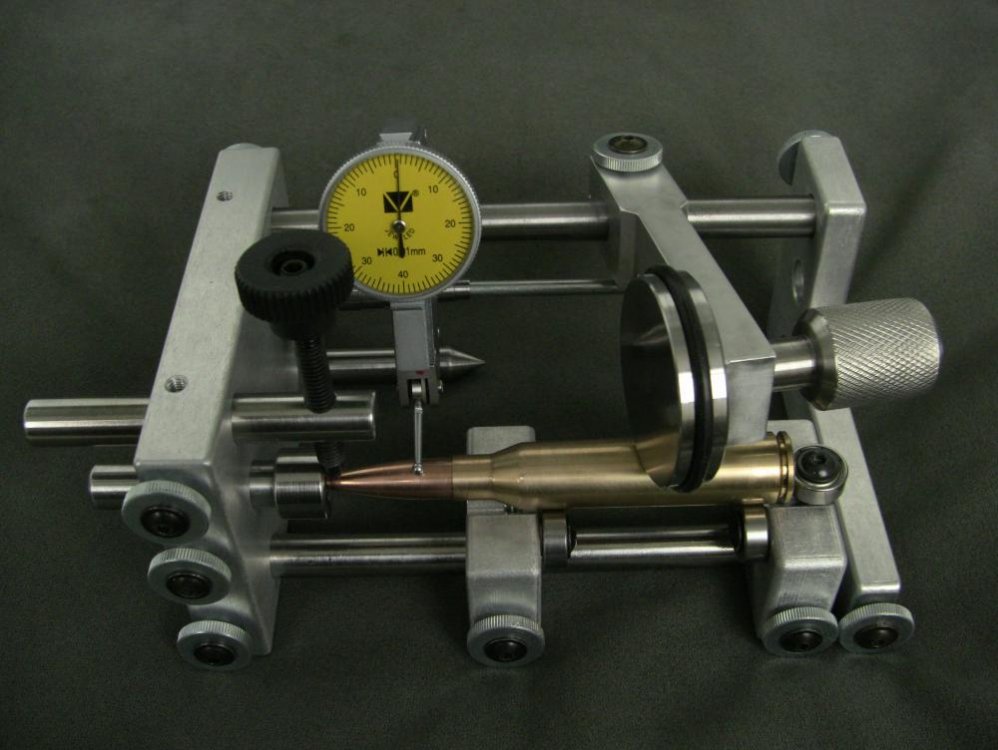

Комплектность прибора






Прибор изготовлен под съемный присоединительный кронштейн 8H - тип ласточкин хвост с возможностью регулировки, для индикаторных головок тип ИРБ и ИЧ.



Погрешность прибора:



при измерении цилиндра не более 0.005мм. или 0.0002".

при измерении конуса не более 0.01мм. или 0.0004".



Размеры в собранном виде - Д160, Ш120, В70.



Вес - 2 кг.



Возможность равнозначной работы правой или левой рукой.



Модульность прибора, для транспортировки и использования в полевых условиях.

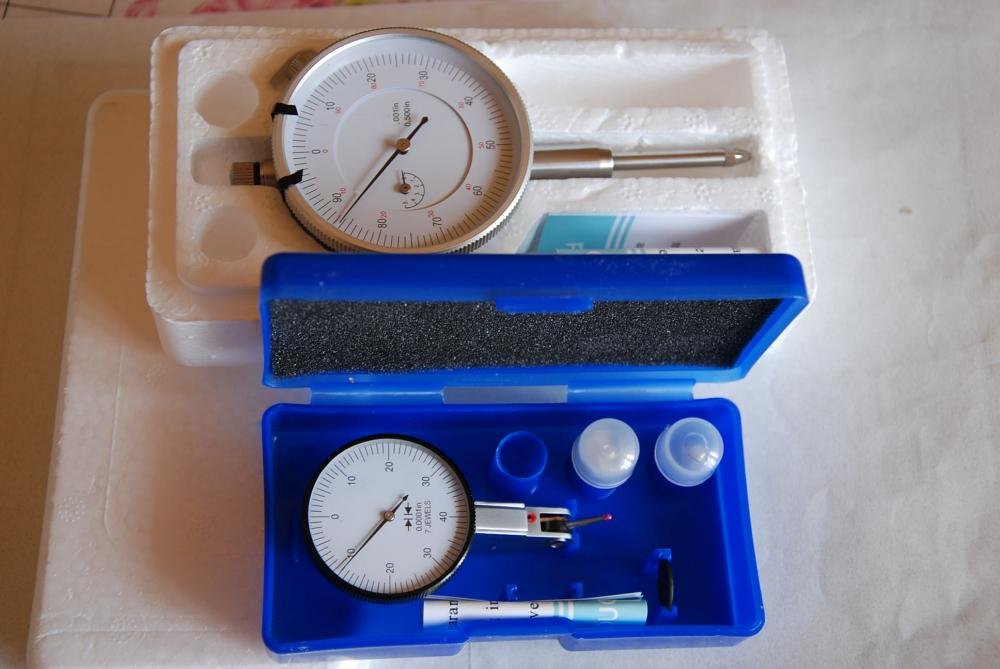

Параметры индикаторной головки тип ИРБ (индикатор рычажно-зубчатый).



диаметр циферблата 28 мм.

цена одного деления шкалы 0.002 мм.

длина измерительной иглы от 14.7 - 20.9 мм.

диапазон измерений 0.5- мм.

класс точности 1.

диаметр крепежного стержня 8 мм., тип ласточкин хвост.



Параметры индикаторной головки ИЧ (индикатор часового типа).



диаметр циферблата 55 мм.

диапазон измерений - рабочий ход шпинделя 10 мм.

цена одного деления шкалы 0.01 мм.

класс точности 1.

диаметр крепежной гильзы 8 мм.



Прибор укомплектован чехлом для хранения и транспортировки.



Материал кордура внутри обшит велюром.







Видео:





http://www.youtube.com/watch?v=8VH42iX8m2c&feature=youtu.be



Тест прибора на погрешность.





Тест прибора на конической поверхности и контроль биения пули.





Правка патрона.





Контроль толщины дульца.





Контроль кривизны зеркала затвора.







Территориально Украина.





Стоимость прибора 500 долл.





В комплекте две индикаторные головки ИРБ .0001", ИЧ 15 .001".






Возможна комплектация другими индикаторными головками.



По предварительной оплате.



Желающим приобрести отметится в этой теме или на почту.



explorer73@mail.ru



С Уважением Анатолий.





















Edited by Rem700

С Уважением Анатолий!

Share this post


Link to post
Share on other sites

Получил прибор,бомба,качество сила,а в работе вообще одна радость,и точность выше не надо пальцами давить патрон и разных функций масса,очень доволен,полезная вещь,благодарность производителю.

Share this post


Link to post
Share on other sites

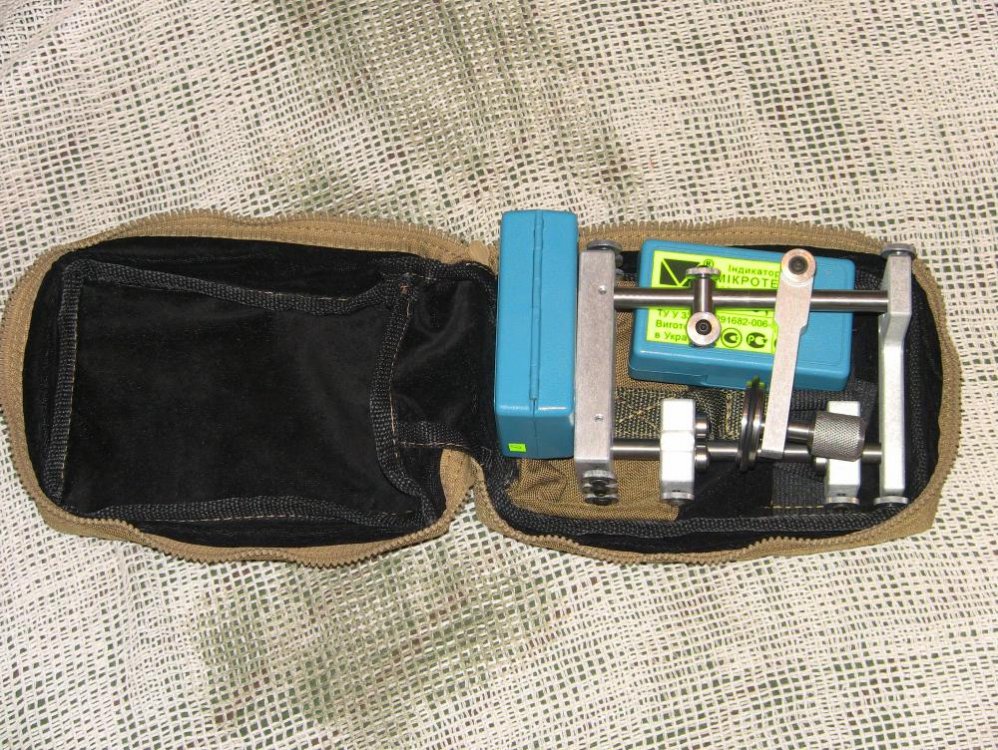

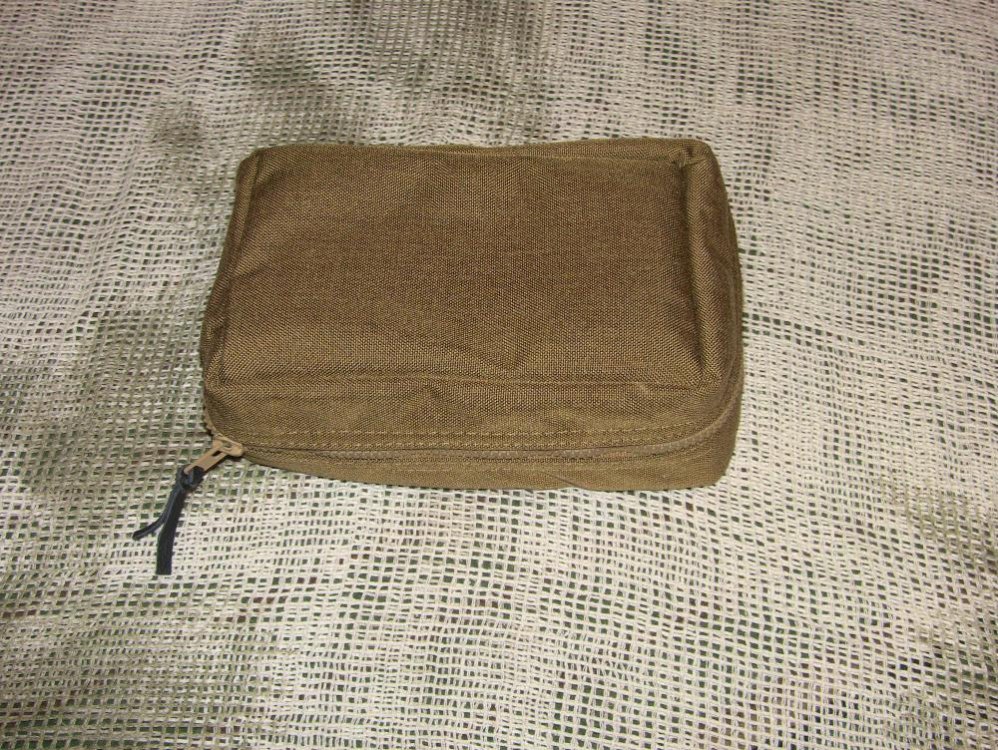

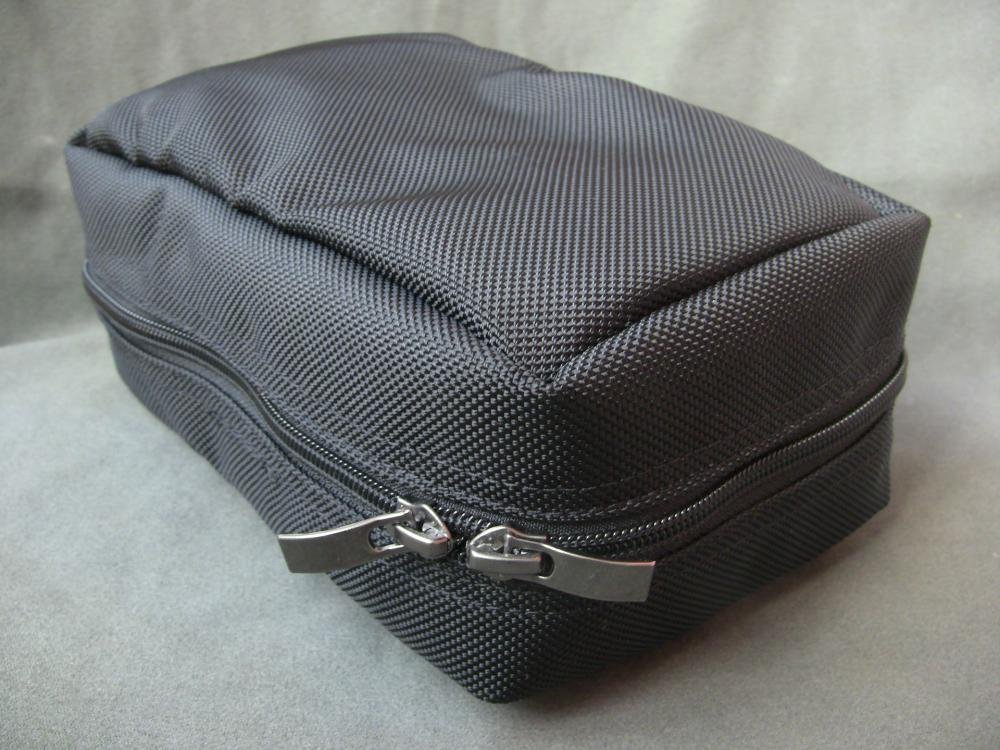

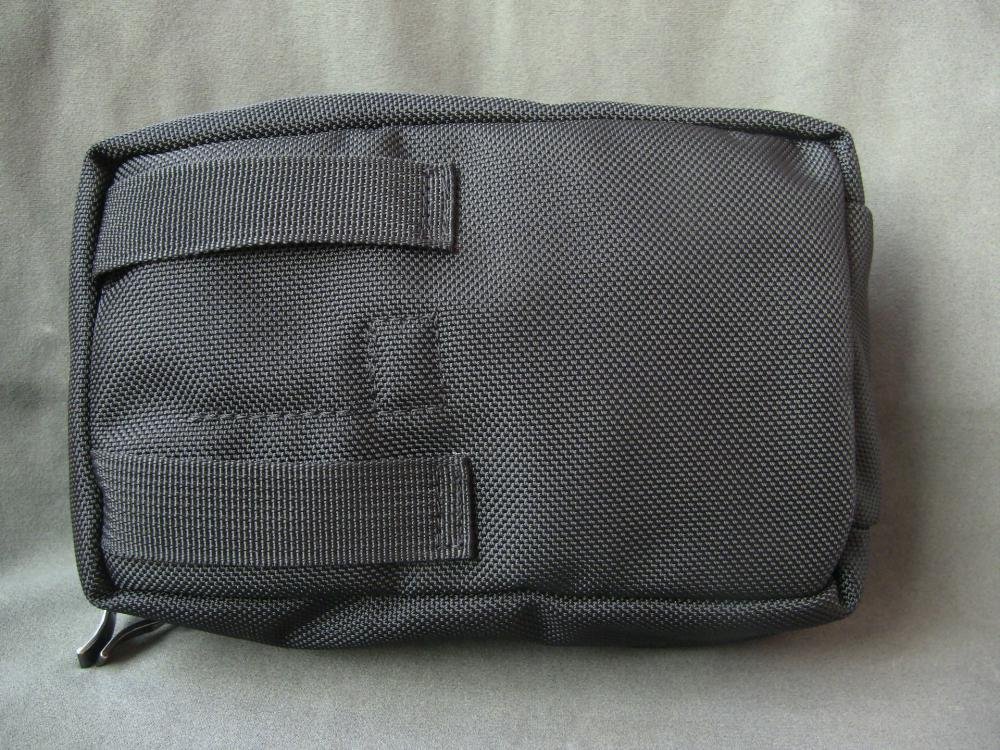

Прибор можно поставлять в специальном чехле для хранения и транспортировки.



Материал кордура 1000, внутри обшит велюром.

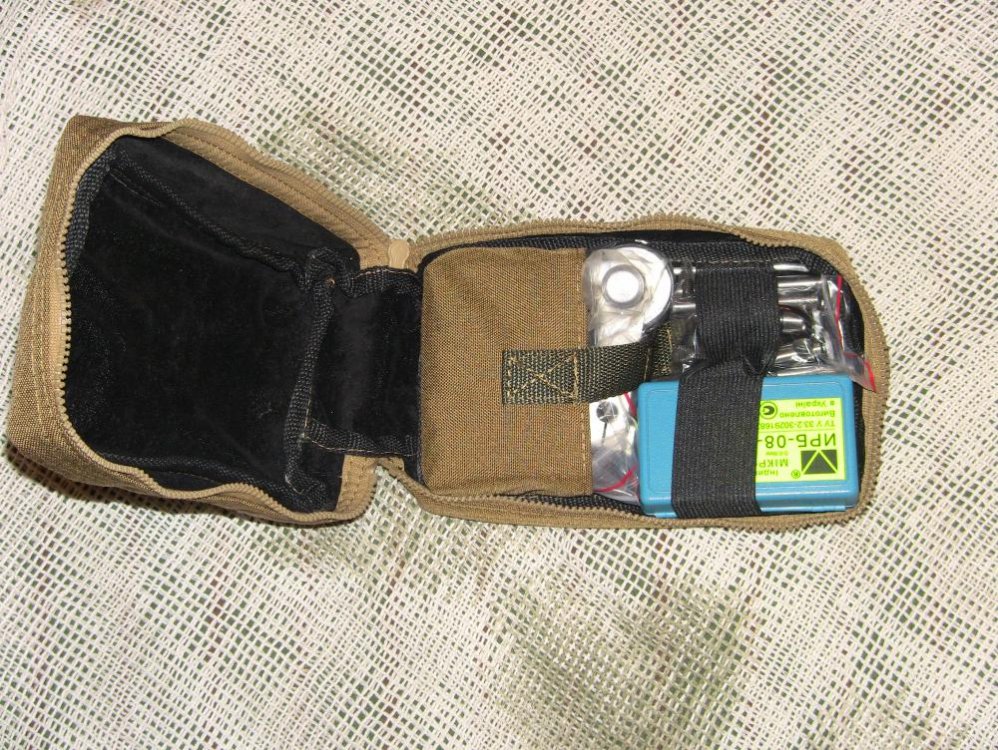

В собраном виде






В разобраном, еще остается немного свободного места









Стоимость 35 долл.


С Уважением Анатолий!

Share this post


Link to post
Share on other sites

Уважаемый Автор,

в Вашем приборе пуля носиком упирается в циллиндр или там сделан конус?






ОТВЕТ НАШЕЛ В ВИДЕО про комплектность прибора.

извиняюсь. невнимательно см. первый раз.



А если сделать такой тест.

Сперва померять на биение пулю.

Потом собрать патрон, потом исправить его кривизну.

Разобрать патрон кинетическим молотком

и заново померять биение на пуле.

Edited by Antabus
добавил.

Share this post


Link to post
Share on other sites

Смысл теста - увидеть мнется ли пуля в молотке?


С Уважением Анатолий!

Share this post


Link to post
Share on other sites

увидеть не мнется ли пуля в станке.

а молоток можно проложить ватой и паралоном.



вопрос: когда давит коррекционный винт - только ли на гильзе происходит компенсация?

ведь если скомпенсирует на изгибе носика пули, то мы также получим улучшение собранной конструкции пуля/гульза по рад. биению.

патрон в приборе опирается на крайние точки, на дно гильзы и на носик пули. понятно что донцу ничего не будет.

а вот носику?

винт давит в области дульца, но с чуть меньшей силой и носик пули давит на свою опору.



я надеюсь, что тут все ок. ваши отстрелы показали, что правленный патрон летит лучше чем не правленный.

но если есть куча измерителей, то почему бы не померять пулю до и после правки.



зы.

просто на видео пуля слишком уж за носик закреплена.

еще бы 3-4мм вглубь и там уже совсем другой диаметр и другие усилия на деформацию.

Share this post


Link to post
Share on other sites
увидеть не мнется ли пуля в станке.

а молоток можно проложить ватой и паралоном.



вопрос: когда давит коррекционный винт - только ли на гильзе происходит компенсация?

ведь если скомпенсирует на изгибе носика пули, то мы также получим улучшение собранной конструкции пуля/гульза по рад. биению.

патрон в приборе опирается на крайние точки, на дно гильзы и на носик пули. понятно что донцу ничего не будет.

а вот носику?

винт давит в области дульца, но с чуть меньшей силой и носик пули давит на свою опору.



я надеюсь, что тут все ок. ваши отстрелы показали, что правленный патрон летит лучше чем не правленный.

но если есть куча измерителей, то почему бы не померять пулю до и после правки.



зы.

просто на видео пуля слишком уж за носик закреплена.

еще бы 3-4мм вглубь и там уже совсем другой диаметр и другие усилия на деформацию.



Пуля входит с одной стороны в упорный подшипник на 3-4 мм., усилие при правке "нормальних" патронов очень малое-деформации нет.

С другой стороны на направляющей для правки внутренний конус там пуля входит на 6-8мм.....


С Уважением Анатолий!

Share this post


Link to post
Share on other sites

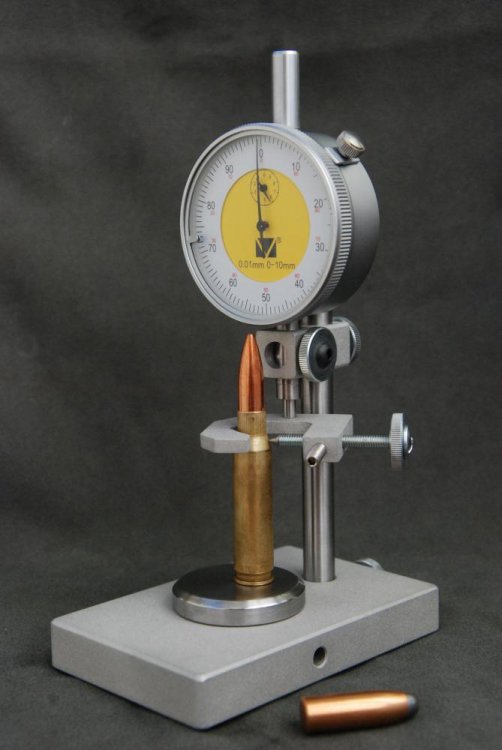

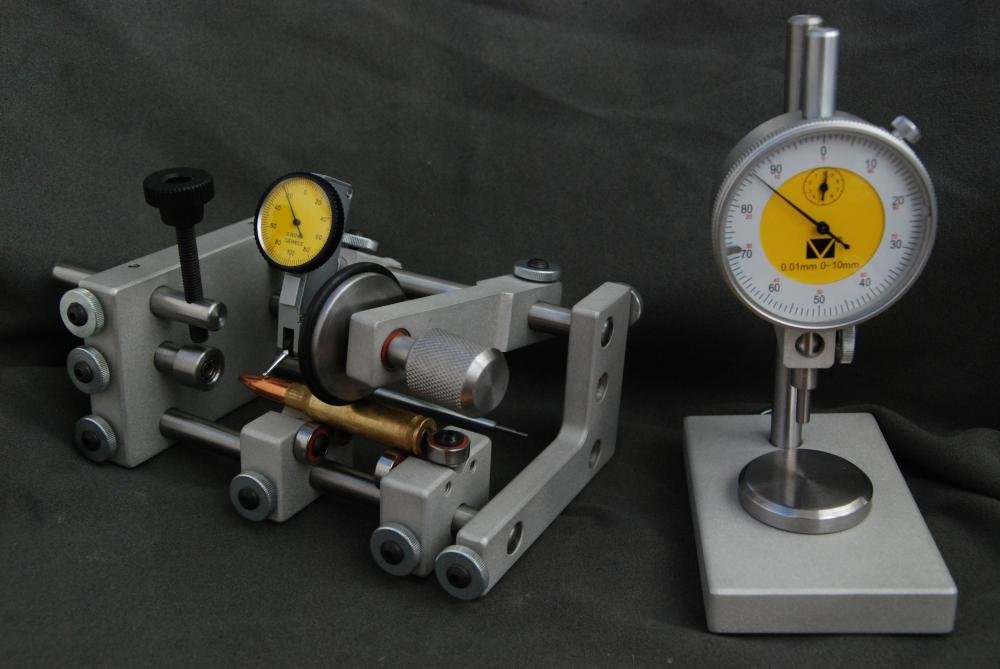

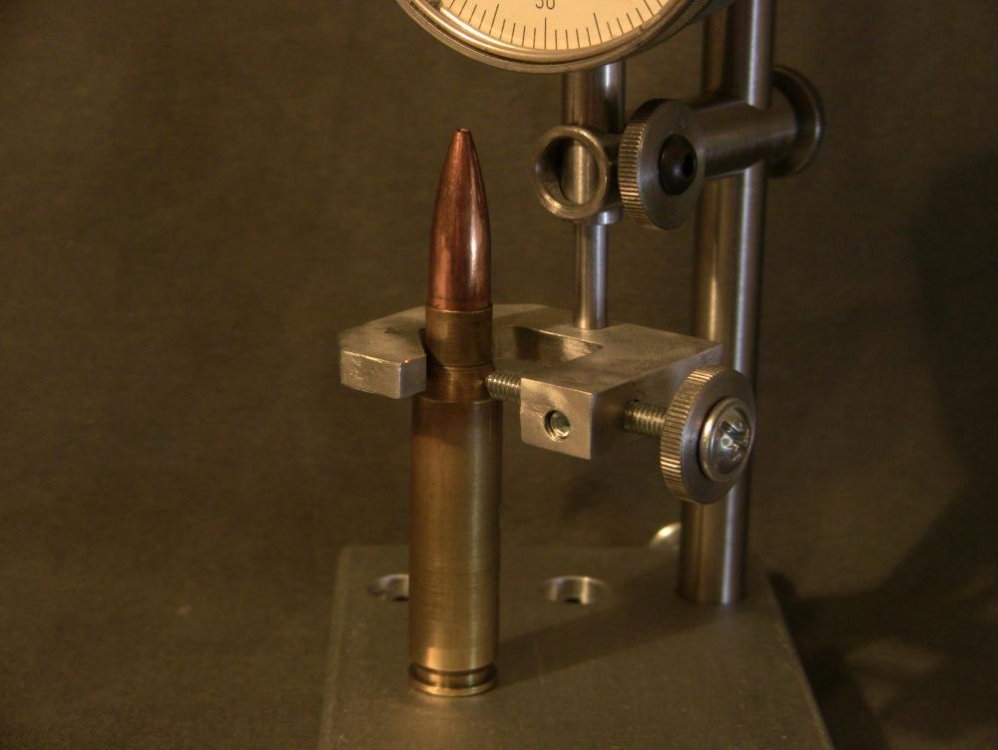

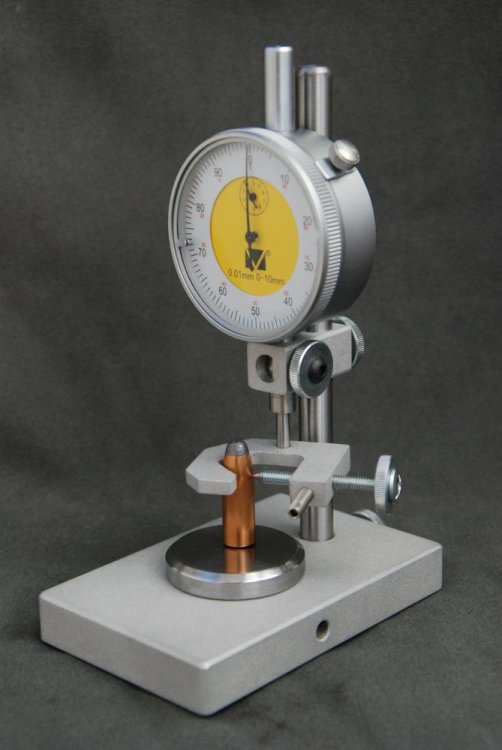

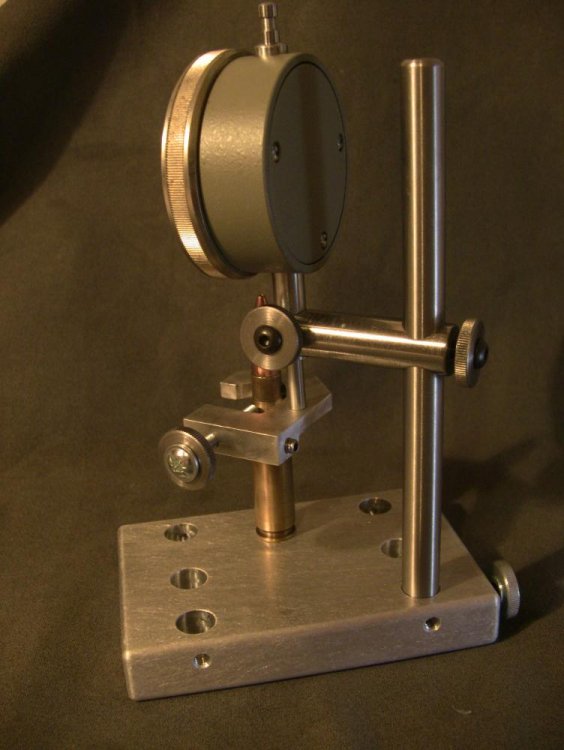

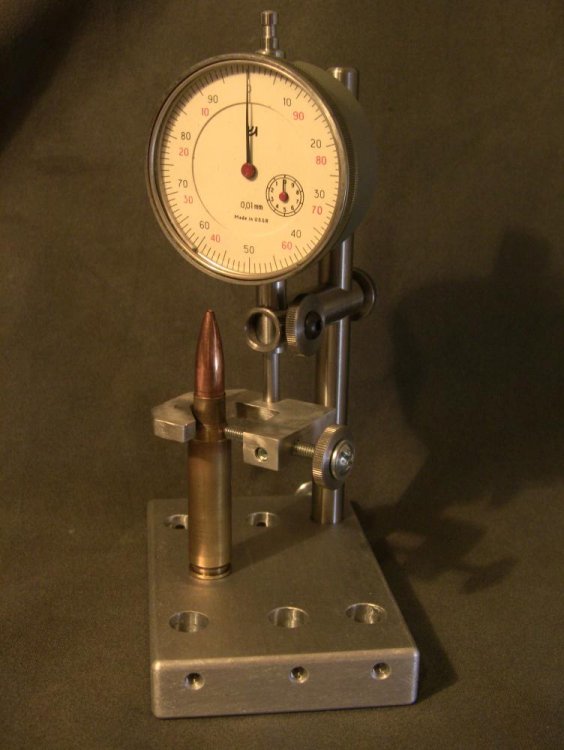

Универсальный компаратор








Унивнрсальный компаратор для работы со всеми возможными калибрами.

Может использоватся как в составе прибора так и отдельно на любой измерительной стойке с индикатором ИЧ 10.

Теперь проводить замер можно не только в заданном производителем месте но и на свой выбор.



Цена 50 долл.


С Уважением Анатолий!

Share this post


Link to post
Share on other sites

КОНКУРС НА НАЗВАНИЕ ПРИБОРА!!!



Приборчик прижился и уверенно шагает по жизни, но названия нормального пока нет.



Предлагаю всем принять участие в названии прибора.



Предложения в этой теме.



Победившему прибор как награда.



С Уважением Анатолий.


С Уважением Анатолий!

Share this post


Link to post
Share on other sites

прибор PPGP

(сокращение от - прибор для контроля параметров пули, гильзы, патрона)

Share this post


Link to post
Share on other sites

Я б назвал прибор "Характерник" !!!


Удача любит подготовленных!!!



С ув.Артур

Share this post


Link to post
Share on other sites

"Патрон во всех измерениях", или же "Мультииндикатор патрона"

Share this post


Link to post
Share on other sites

Я не знаю, увы, фамилию создателя. Но, как мне кажется, такие вещи, обычно, называют либо по названию фирмы-производителя, либо по фамилии создателя. Например: "Индикатор Иванова" (И.И.) или "Прибор Симонова" (П.С.), "Устройство Котова" (У.К.). Аналогично - "Автомат Калашникова" (А.К).

Share this post


Link to post
Share on other sites

И вопрос к конструктору: на индикаторе угол подъёма рычажка меняется?

Share this post


Link to post
Share on other sites
И вопрос к конструктору: на индикаторе угол подъёма рычажка меняется?



Уточните Ваш вопрос!



Вы имеете ввиду регулировку иглы индикатора в плоскости. вот так?





С Уважением Анатолий!

Share this post


Link to post
Share on other sites
Да меняется.

А как это делается? Что-то не соображу.

Share this post


Link to post
Share on other sites

Нажатием на иглу пальцами, ходит туго-уставливаеться под нужным углом.

Такая функция предусмотрена конструктивно.


С Уважением Анатолий!

Share this post


Link to post
Share on other sites
Нажатием на иглу пальцами

Не совсем понял. Т.е. доводим иглу до упора и жмём с усилием дальше?

Share this post


Link to post
Share on other sites
