Сошки для F\TR. Обсуждение конструкций.

[gera.v]

Урал, я так понял, на первом фото две детальки , та которую сделали и роднаю ( маленькая).

Заменил по причине малой площади прилегания , в следствии чего появлялся люфт??

Я все правильно понял?

[wmcasher]

Привет Андрей!!! У меня Орсис Т-5000, как ты помнишь. Попробовав эксплуатацию сошек на креплении через пластину под еврошину, решил чуть переделать сам адаптер. На штатной ослабевало от выстрелов, так как цевье сидело на сошках где то на 2-3 квадратных сантиметрах, вся площадь не работала. На другое цевье может полностью садится, а меня тактическая ложа.

Ну, объяснив фрезеровщику задачу, через три дня было готово.



[ATTACH=CONFIG]3303[/ATTACH]



[ATTACH=CONFIG]3304[/ATTACH]



[ATTACH=CONFIG]3305[/ATTACH]



[ATTACH=CONFIG]3306[/ATTACH]



[ATTACH=CONFIG]3307[/ATTACH]



Ну и штатный винт-шестигранник заменил на винт-барашку, съем-установка быстрее харисов.



[ATTACH=CONFIG]3308[/ATTACH]



Теперь сошки и цевье в руках как одна целая деталь, все сидит железно, не боишься пошатать!

С ув. Урал



Добрый вечер, можно через Вас аналог заказать? Надеялся что на Орсисе продадут пластиковую накладку с еврошиной, но их нету и изготовлять не берутся(

[WWR]

решил чуть переделать сам адаптер.

Красиво! УмницО.

[Пилот]

Красиво! УмницО.





Спасибо, Вадим.

[Пилот]

Урал, я так понял, на первом фото две детальки , та которую сделали и роднаю ( маленькая).

Заменил по причине малой площади прилегания , в следствии чего появлялся люфт??

Я все правильно понял?



Да, все правильно понял. Вместо антабки закреплен адаптер, другие сошки не поставишь, да и ни к чему они, эти отлично стоят, словно для этого цевья отливали. Главное плотно сидят, вот это меня радует.

Р.s. На фото два адаптера, одни для твоих сошек, которые в пути--подарок на ДР:)

[Пилот]

Добрый вечер, можно через Вас аналог заказать? Надеялся что на Орсисе продадут пластиковую накладку с еврошиной, но их нету и изготовлять не берутся(



Завтра поговорю с Михалычем, ответ отправлю сообщением.

[wmcasher]

Завтра поговорю с Михалычем, ответ отправлю сообщением.



Спасибо!

[gera.v]

Да, все правильно понял.

Р.s. На фото два адаптера, одни для твоих сошек, которые в пути--подарок на ДР:)



Ты меня балуешь :)

[Andrey G]

Привет Урал!!! Молодец, ещё что-то придумал! )) Я думаю можно смело фрезеровать такой угол прямо на площадке сошек, с той стороны где она под радиусное цевье... Чего её беречь. Она так и предусматривалась как дополнительная...









Нужно оставлять не тронутой только ту обратную сторону где ровная плоскость, по тому что большинство винтовок в пластике или ламинате с Еврошиной садятся именно по ровной плоскости.



С уважением, Андрей.

[Пилот]

Привет Урал!!! Молодец, ещё что-то придумал! )) Я думаю можно смело фрезеровать такой угол прямо на площадке сошек, с той стороны где она под радиусное цевье... Чего её беречь. Она так и предусматривалась как дополнительная...



[ATTACH=CONFIG]3322[/ATTACH]







Нужно оставлять не тронутой только ту обратную сторону где ровная плоскость, по тому что большинство винтовок в пластике или ламинате с Еврошиной садятся именно по ровной плоскости.



С уважением, Андрей.





Андрей, рад, что зашел.Такая мысля проскакивала в голове. Если срезать по твоему, как крепить-снимать сошки? Оставить торчащий наружу винт? Или внутри как-то закрепить гайку, в которую буду вворачивать винт?

[Andrey G]

Или внутри как-то закрепить гайку, в которую буду вворачивать винт?

Я думал что в ту резьбовую втулку которая ввернута в ложе для крепления антапки, напрямую винтом.



С уважением, Андрей.

[Пилот]

Я думал что в ту резьбовую втулку которая ввернута в ложе для крепления антапки, напрямую винтом.



С уважением, Андрей.



Штатная антабка снизу цевья пропущена через отверстие, и снутри закручена гайкой, чтобы снять ее, нужно разбирать цевье. А втулки с резьбой там нет. Поэтому я сделал переходник-адаптер, главное сошки крепятся быстро и намертво. Вчера проверил работу на стрельбище---идеально работают, не ослабевают, так как крепятся на всю полезную площадь, сделав 50 выстрелов на 284-м калибре.

Главное--цель достигнута, а больше и не надо.

С ув. Урал

Изменено 10 ноября 2013 пользователем Пилот

[Andrey G]

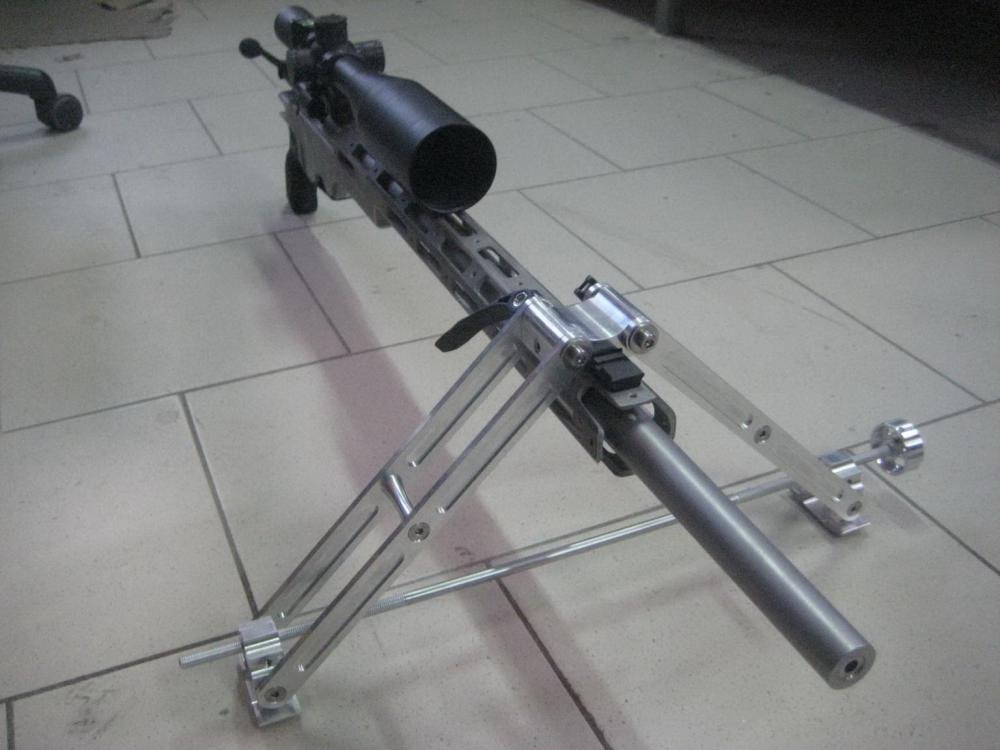

DSR for F/TR. )



)



С уважением, Андрей

[Пилот]

Четко и строго, ничего лишнего. Одним словом искусство! Весьма жесткая конструкция.

С ув.

Изменено 17 ноября 2013 пользователем Пилот

[gera.v]

Ура, я их жду не дуждусь!:-)

[НСК-И]

Ура, я их жду не дуждусь!:-)

Судя по фото, должно быть очень стабильно,монолитно.

[Said]

главное чтобы в объективе не мешало, луны нет?

[Пилот]

главное чтобы в объективе не мешало, луны нет?



Если есть, то можно поднять?

[Andrey G]

луны нет?

Луну не видел ). Крепление выступает над планкой- 8мм. Меньше уже не хотели делать.



С уважением, Андрей.

[Ховард]

а на Макмилан как крепятся)

[Andrey G]

Понятия не имею...))







С уважением, Андрей.

[Durnev]

Обзавелся я такими сошками... Друзья с Башкирии поделились излишками.

Ну что сказать... Давно мне не попадались вещи, столь функциональные и качественно изготовленные. Авторам респект.

Но, если позволите, небольшое замечание. Маховичок регулировок по высоте хотелось бы видеть с классической накаткой, с ромбиками-пирамидками. В наших условиях скользко крутить в перчатке, особенно если на перчатке есть снег. Ну или надо этот маховичок обрезинивать. Извините за превередливость.

Тем не менее, очень доволен. Спасибо.

[Svorog1]

Андрей, доброго дня.

А можно ли такую железняку докупить?

Сошки вещь легкие жесткие удобные!!!!!!

DSR for F/TR. )



[ATTACH=CONFIG]3383[/ATTACH])



С уважением, Андрей

[Ховард]

На Макмилане только антабка под харисы.

на нее возможно закрепить(

[Пилот]

На Макмилане только антабка под харисы.

на нее возможно закрепить(



За или на эту антабку и закрепляются.

Пост 96, фото в середине.
