Как измерить высоту прицела над стволом, и какая величина правильная?

[Gruf 12]



Вот что написано в интернете!
Математическая модель расчета траектории под понятием ;высота прицела над стволом; предполагает превышение линии прицеливания ;обнуленного; оружия над осью канала ствола на уровне дульного среза оружия.
Замерял двумя способами:
1-по всем известной схеме, замерами расстояния между осями в районе барабанов 7 см (высокий кронштейн 44 мм с наклоном 13MIL)
2-проекция через линзу прицела, получилось 5.6 см
Какая величина правильная?

Клеим белый лист бумаги на дверь

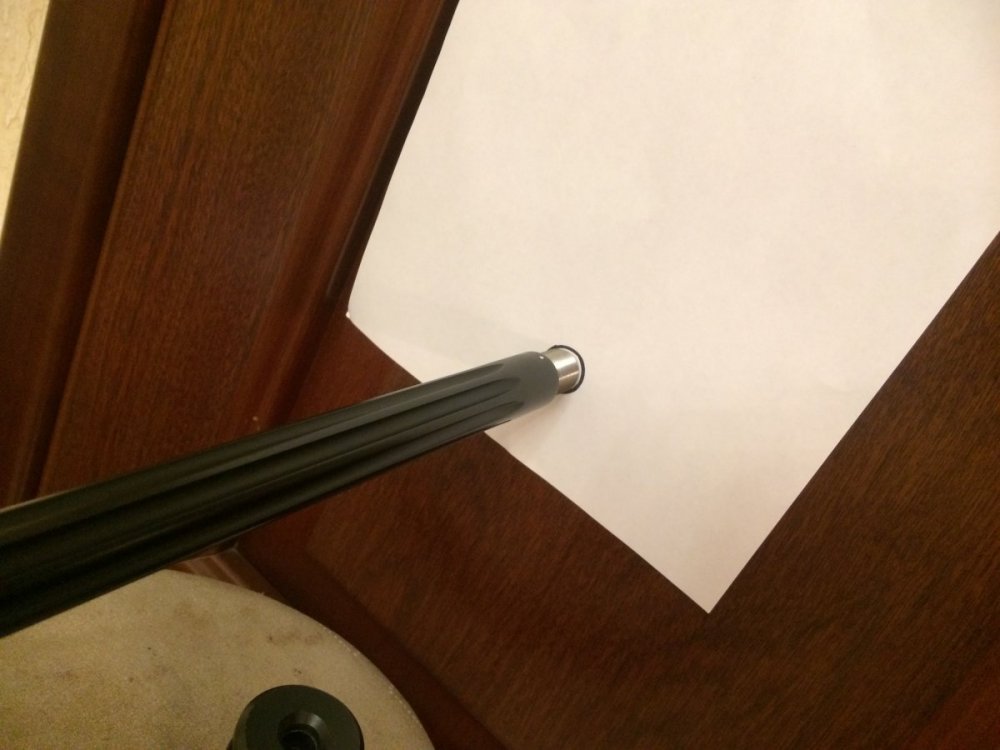

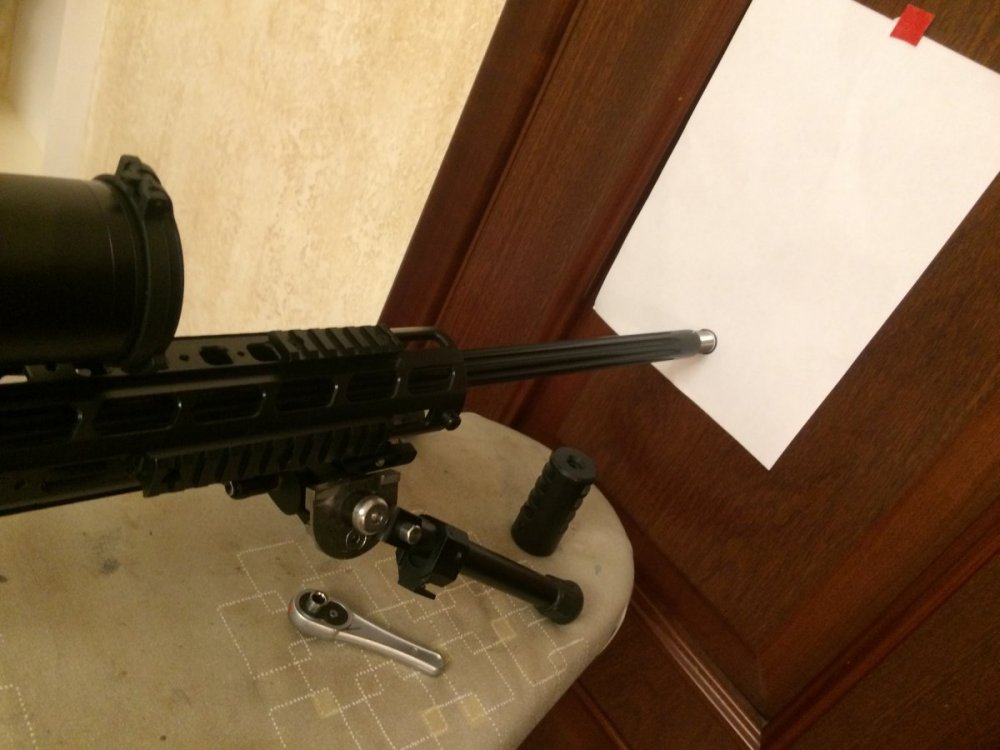

Снимаем ДТК и упираем срезом ствола в лист, обводим маркером контур ствола

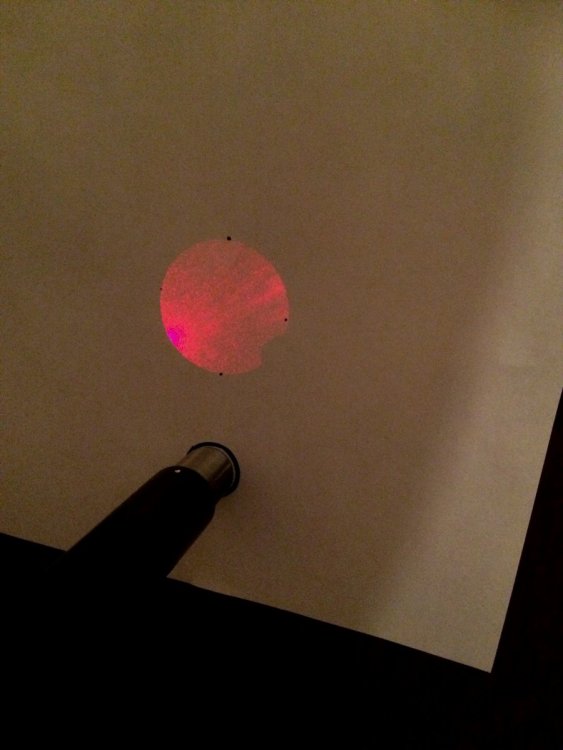

Лазерной указкой засвечиваем окуляр прицела, добиваясь проекции ровного круга на бумаге,далее просим жену проставить точки на границе круга.

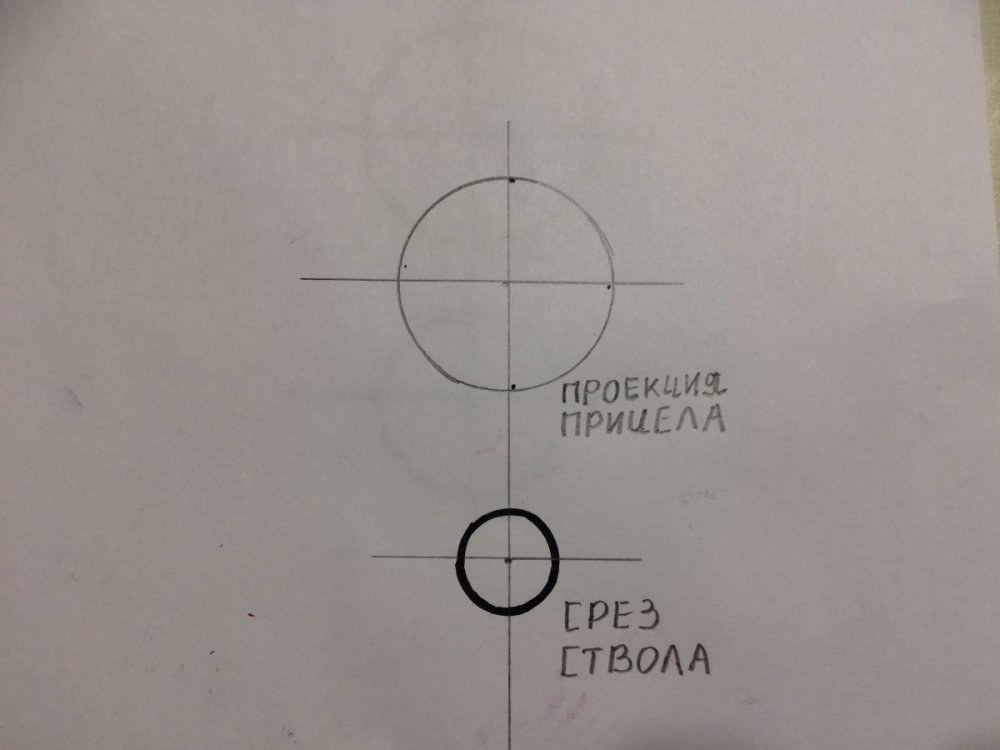

Обводим круг на бумаге и находим центра

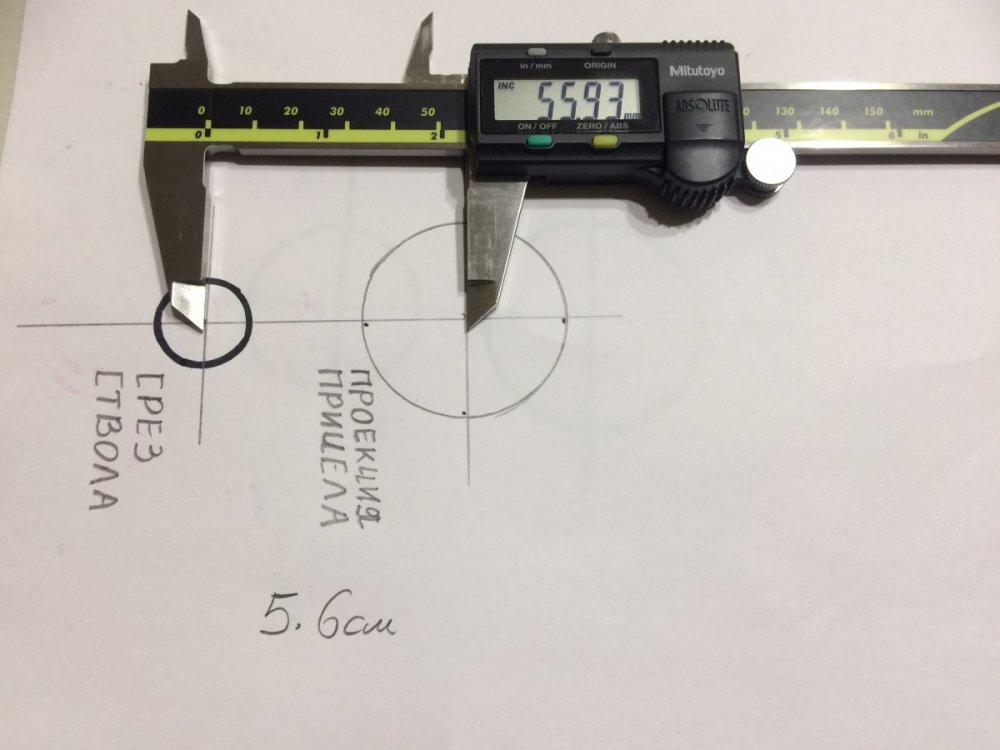

Далее замеряем расстояния между центрами. Мы получили точные данные превышение линии прицеливания ;обнуленного; оружия над осью канала ствола на уровне дульного среза оружия

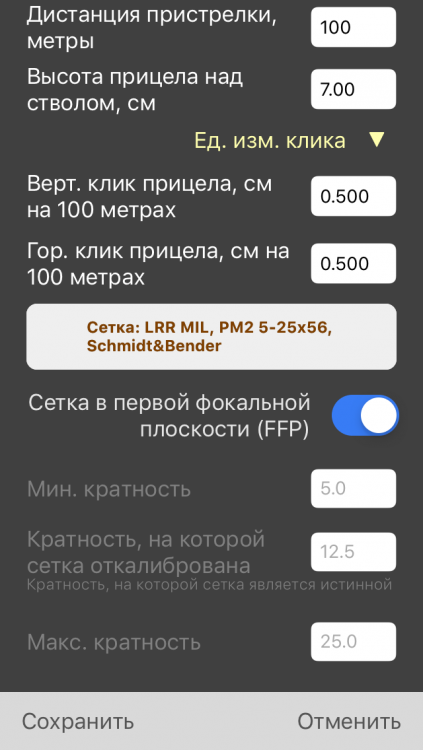

Но теперь возникает вопрос, какие данные вносить в БК, 7 или 5.6 см???



Edited February 17, 2020 by Gruf

[viktor 34 11]

Я считаю по второму варианту (56мм). Кстати наклон в 44 это вы имели ввиду моа? С вашим прицелом (90моа вертикальных поправок) и наклоном планки в 44.7 моа, запас поправок вверх должен получится примерно 64моа (18-19 мил) и вниз 26моа (7-8мил).

[Gruf 12]

Высота  кронштейна 44 мм, наклон 13MIL

[Slava334602 0]

мне кажется первый вариант наиболее правильный так как прицел у вас находится над стволом именно в том месте где он установлен а не на дульном срезе.представьте ствол длиной два метра теоретически и вбейте ту высоту что выйдет а потом посмотрите поправки по дальностям...они значительно поменяются но не будут соответствовать фактическим.особенно хорошо заметна разница в поправкам при стрельбе на дальность 10 метров.вводя высоту способом №2 вы не попадете в точку на дальности 10 метров согласно кликам бал калькулятора.проводя такую стрельбу уяснил что каждая десятая часть мм высоты неправильно указанная в калькуляторе сильно меняет поправку.изаметил что в калькуляторе Борисова нельзя поставить высоту допустим 7.3мм,он сам сбросит до 7.поправьте если я заблудился

[ВАГорбатый 27]

В 17.02.2020 в 12:42, Gruf сказал:



Вот что написано в интернете!
Математическая модель расчета траектории под понятием ;высота прицела над стволом; предполагает превышение линии прицеливания ;обнуленного; оружия над осью канала ствола на уровне дульного среза оружия.
Замерял двумя способами:
1-по всем известной схеме, замерами расстояния между осями в районе барабанов 7 см (высокий кронштейн 44 мм с наклоном 13MIL)
2-проекция через линзу прицела, получилось 5.6 см
Какая величина правильная?

Но теперь возникает вопрос, какие данные вносить в БК, 7 или 5.6 см???

На мой взгляд 7см величина не верная, не может быть такого перепада на 1,4см, на расстоянии от объектива до среза ствола. По линзе ближе к реальному размеру.

[jaba 13]

1 час назад, ВАГорбатый сказал:

На мой взгляд 7см величина не верная, не может быть такого перепада на 1,4см, на расстоянии от объектива до среза ствола. По линзе ближе к реальному размеру.

Тоже показалось странным. Получается ближний ноль на 2.5 метрах !!!!

[Gruf 12]

Вечером сделаю повторные замеры, и сделаю фото

[Gruf 12]

В 18.02.2020 в 20:34, jaba сказал:

Тоже показалось странным. Получается ближний ноль на 2.5 метрах !!!!

Перепроверил всё правильно! Может за наклона крона 44.4 МОА. пристреливал на 100 метров, при таком раскладе  барабан работает на 100%, в низ можно опустится только на 4 клика, 0,2MRAD, в верх 29,5MRAD. Смущает то что сетка в рабочем положении  находится не по средине а в крайней точке, на сколько это критично? Может крон поменять на 20 МОА?

[jaba 13]

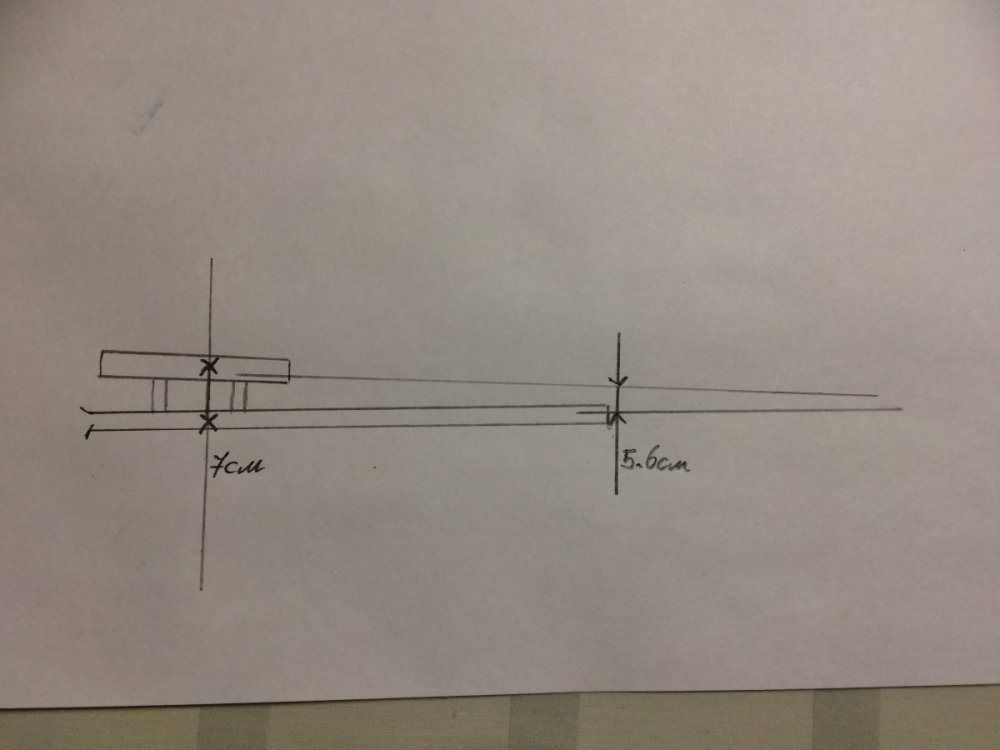

На чертеже выше, если продлить линии прицела и ствола до пересечения, получаются 2 подобных треугольника. Если принять расстояние от конца ствола за Х, ствол за 500мм то получаем, что :

7/5.6 = (Х+500)/Х Решая уравнение получаем , что Х = 357 мм.То есть от конца ствола до первого нуля.

Далее, угол по тангенсу 4.9 градусов ! Где то что то не то в замерах или в установке прицела. Это в 9 раз больший угол чем 40 МОА

Edited February 20, 2020 by jaba

[ВАГорбатый 27]

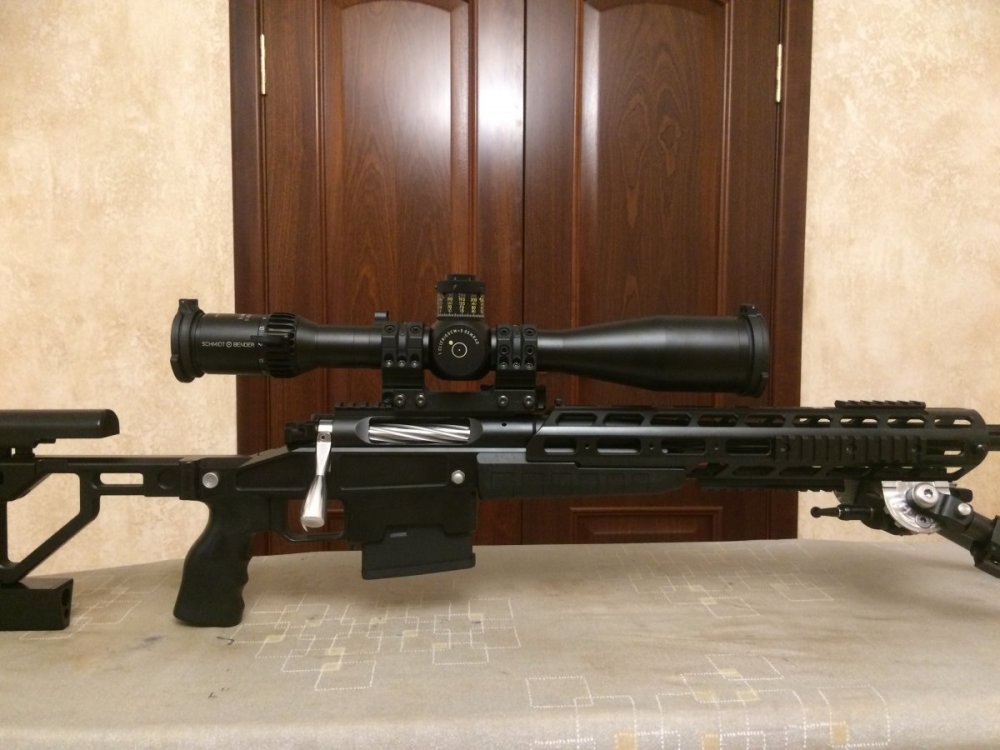

Получается ось прицела как на фото.

[viktor 34 11]

Какой у вас на прицеле запас вертикальных поправок? На сайте указано 260см, это 26 мил или 90моа. И ещё планка у вас на которой крон закреплён, она с наклоном? Судя по вашим фото там наклон всё таки есть.

[Антон81 0]

зачем вам эта цифра с такой точностью? все равно баллистический калькулятор не даст вам стопроцентной точности в расчетах )) надо будет простреливать вживую и вносить корректировки )) и с первым нулем не совсем понятно , зачем он вообще  при стрельбе на далеко? с ув)
