НСК-И

Адаптеры для переднего упора и заднего мешка

Recommended Posts

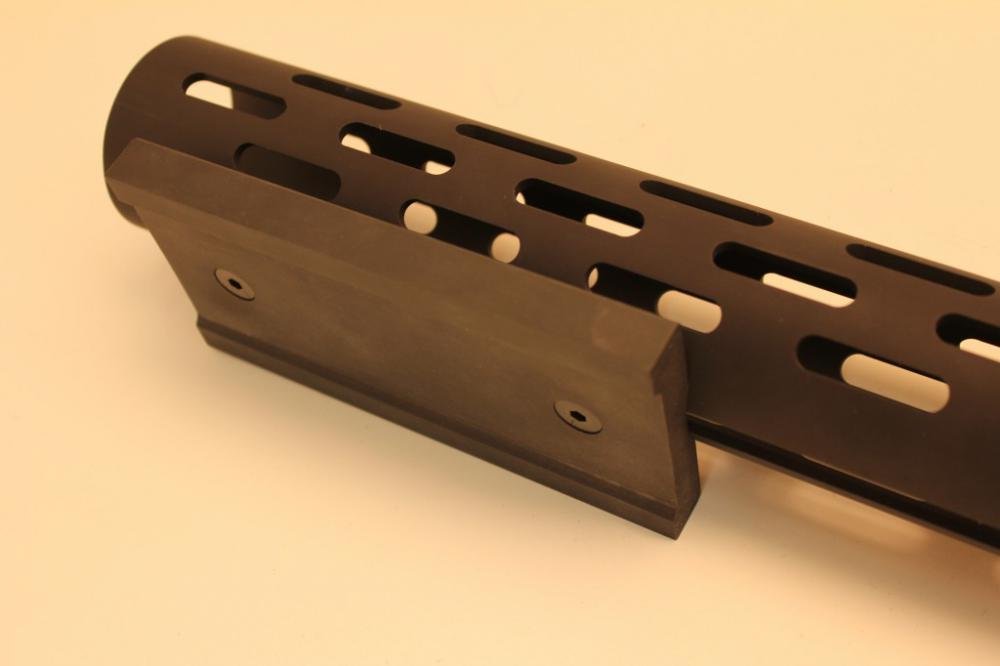

Передний изготавливается из алюминия(или подобного материала),задний чаще из дерева,но можно из алюминия.


















Передний адаптер стоит строго параллельно стволу,задний адаптер устанавливается с минимальным углом(почти прямо).

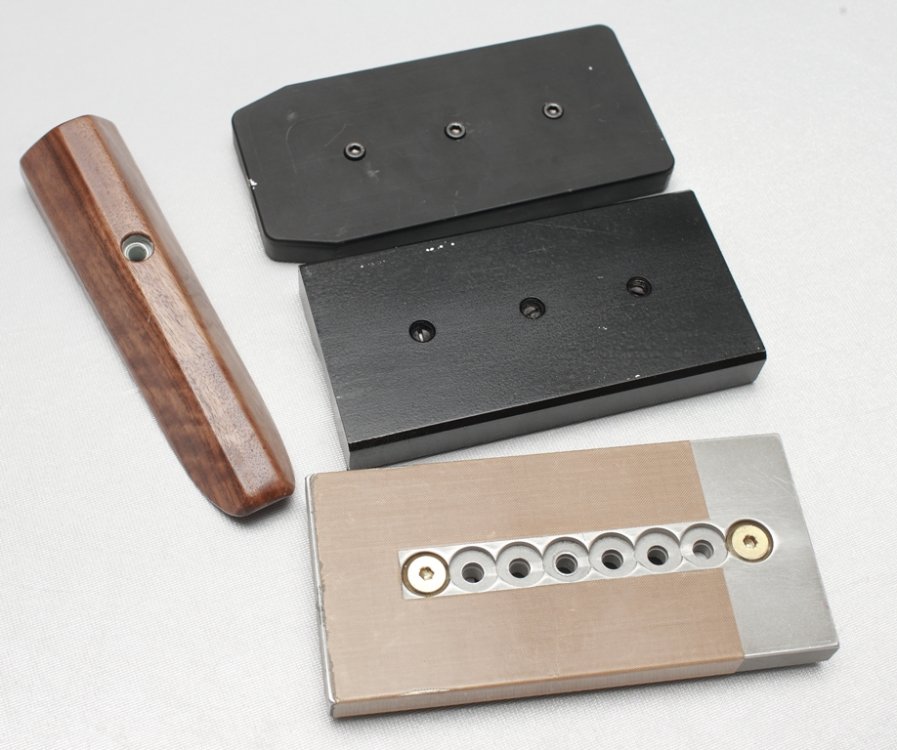

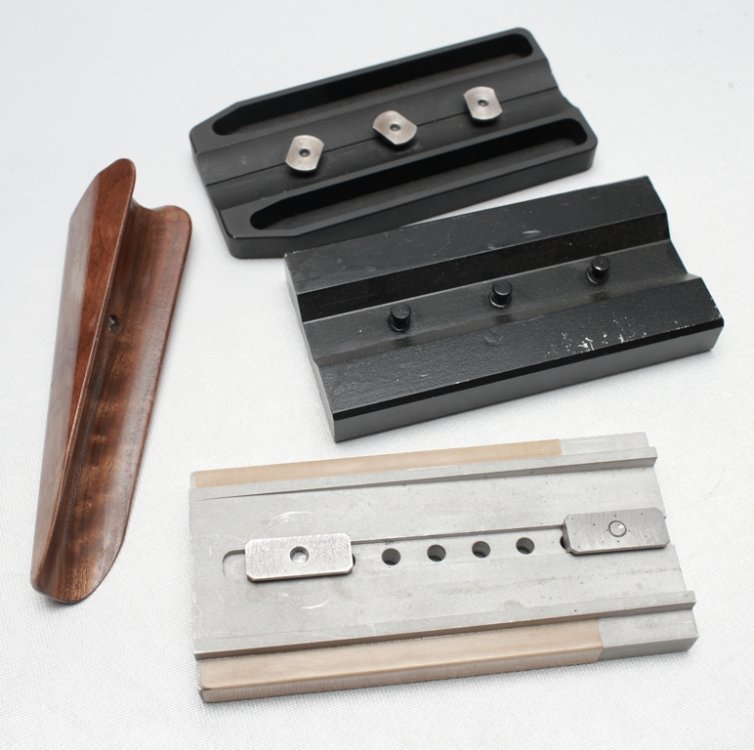

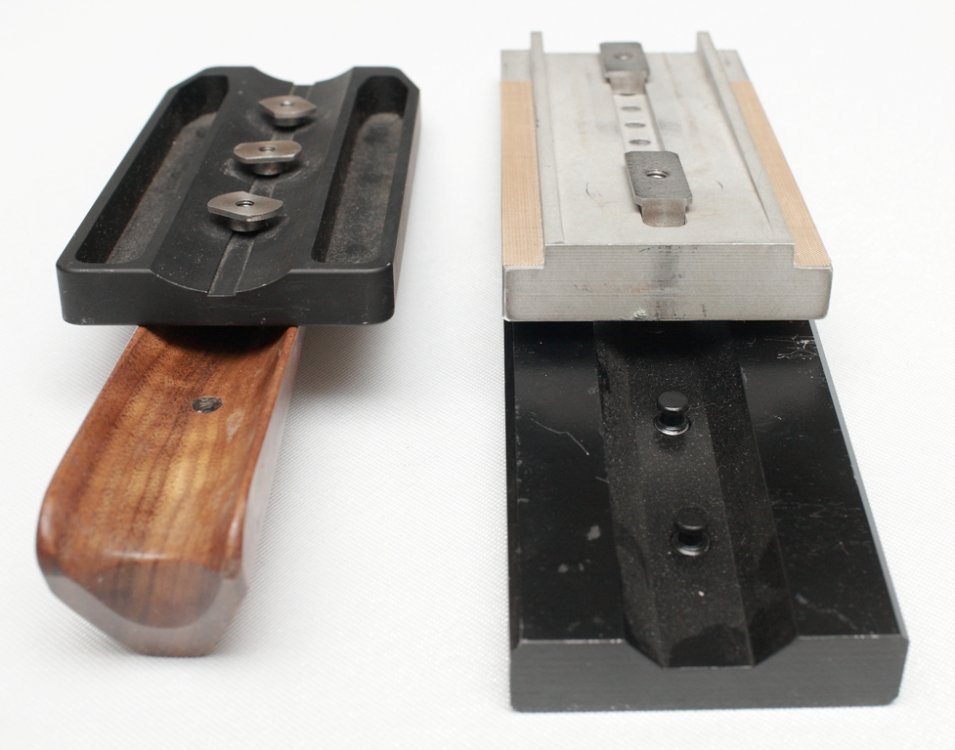

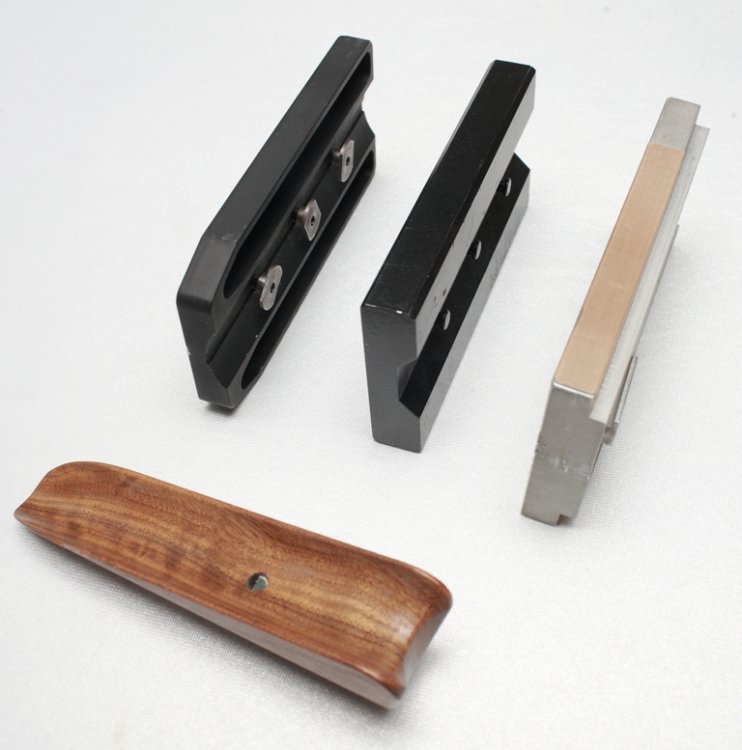

Комплект на АХ,последняя разработка :) Вес комплекта 3.5 кг!(передний+задний с учетом баланса)

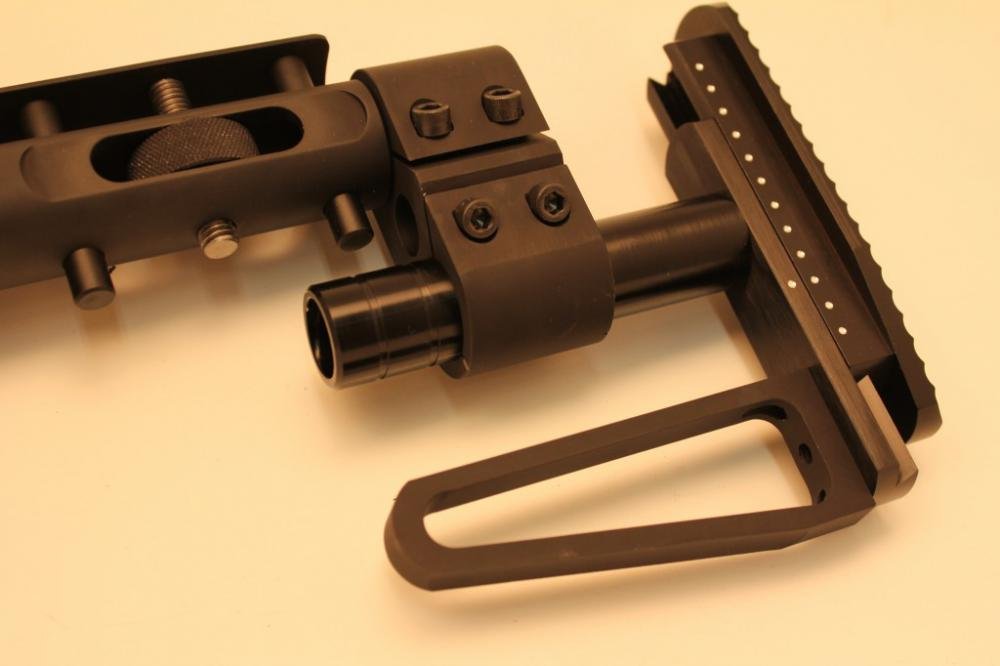

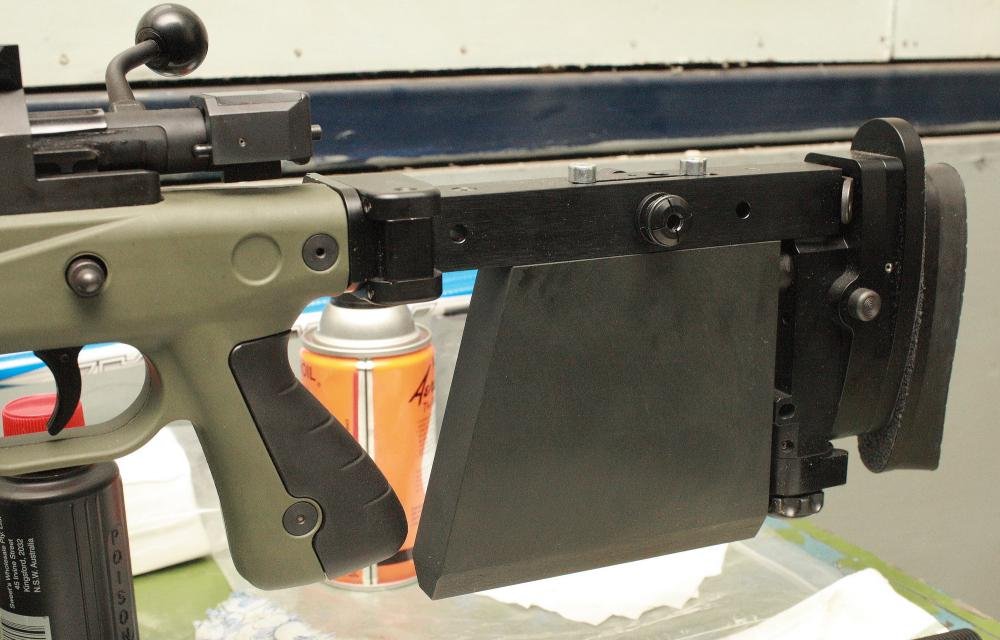

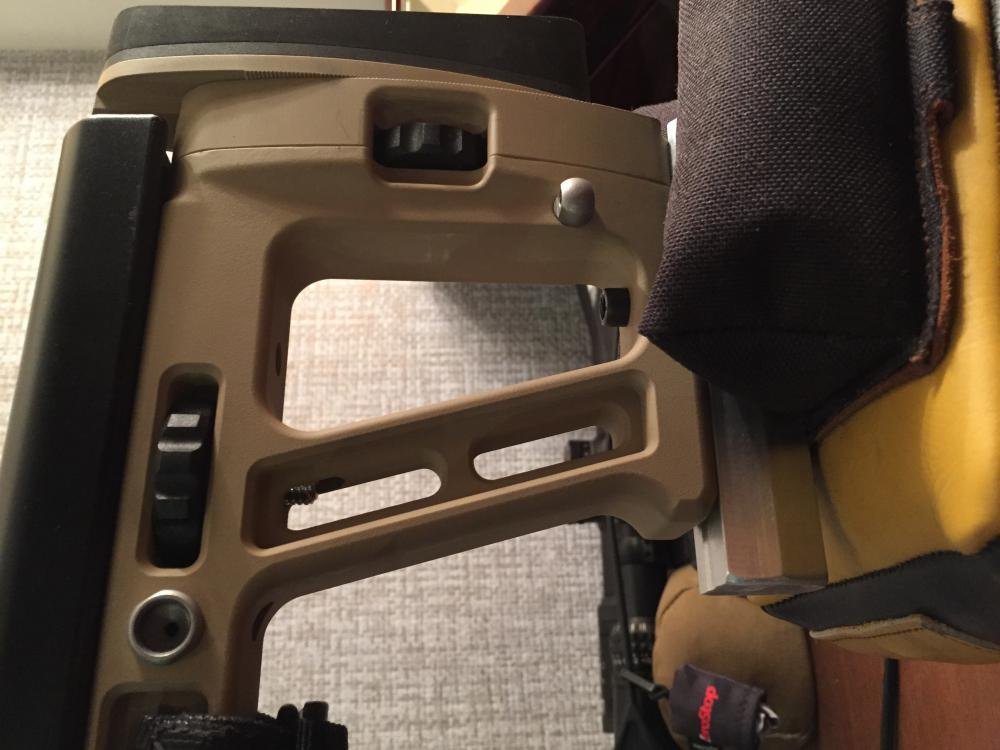

Улучшенная версия заднего адаптера на АХ


УГОЛ НАКЛОНА ЗАДНЕГО АДАПТЕРА 1.5 ГРАДУСА.Опытным путем пришел к этой цифре,работает хорошо :)

Edited by НСК-И

Share this post


Link to post
Share on other sites

...задний адаптер устанавливается с минимальным углом(почти прямо).



Этот угол произвольный или есть требования?

Share this post


Link to post
Share on other sites
Этот угол произвольный или есть требования?

Это уже из практики,столкнулся однажды с вертикальными отрывами при свободном откате,когда угол большой и расстояние приклада до плеча разное между выстрелами,появляются вертикальные отрывы.Проблему определил быстро и исправил ситуацию.Потом на другой винтовке столкнулся опять,адаптер был с большим углом ,тоже устранил заменой заднего адаптера на меньший угол.Адаптер должен быть ,,почти,,прямой.ИМХО

Share this post


Link to post
Share on other sites
Адаптер должен быть ,,почти,,прямой.ИМХО

надо учесть на будущее :)

Share this post


Link to post
Share on other sites
Это уже из практики,столкнулся однажды с вертикальными отрывами при свободном откате,когда угол большой и расстояние приклада до плеча разное между выстрелами,появляются вертикальные отрывы.Проблему определил быстро и исправил ситуацию.Потом на другой винтовке столкнулся опять,адаптер был с большим углом ,тоже устранил заменой заднего адаптера на меньший угол.Адаптер должен быть ,,почти,,прямой.ИМХО



Я по наивности думал раньше, что угол нижнего гребня регламентирован и, кажется, видел схемку с размерами и этим углом в 13 градусов для лайт варминт винтовок.

Share this post


Link to post
Share on other sites

Все верно,в мировом бенчресте угол ,как и основные параметры, регламентируются.Но там спец винтовки,а в этой теме просто адаптеры для обычных винтовок :)

Share this post


Link to post
Share on other sites

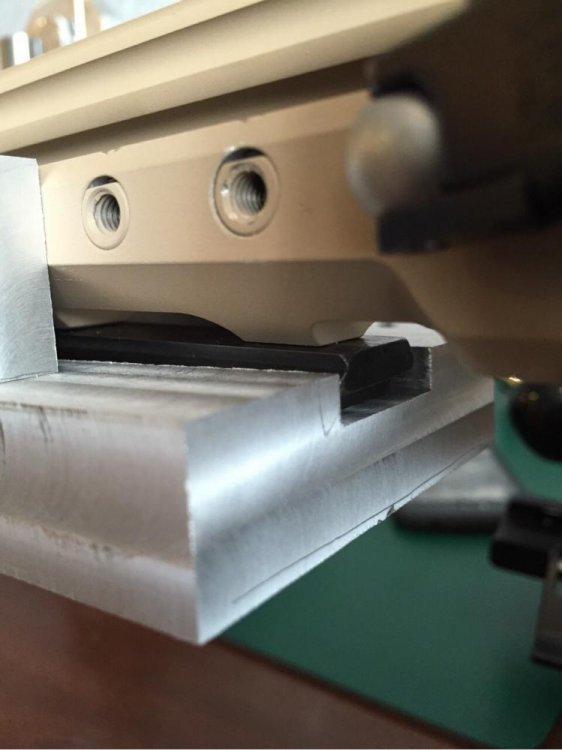

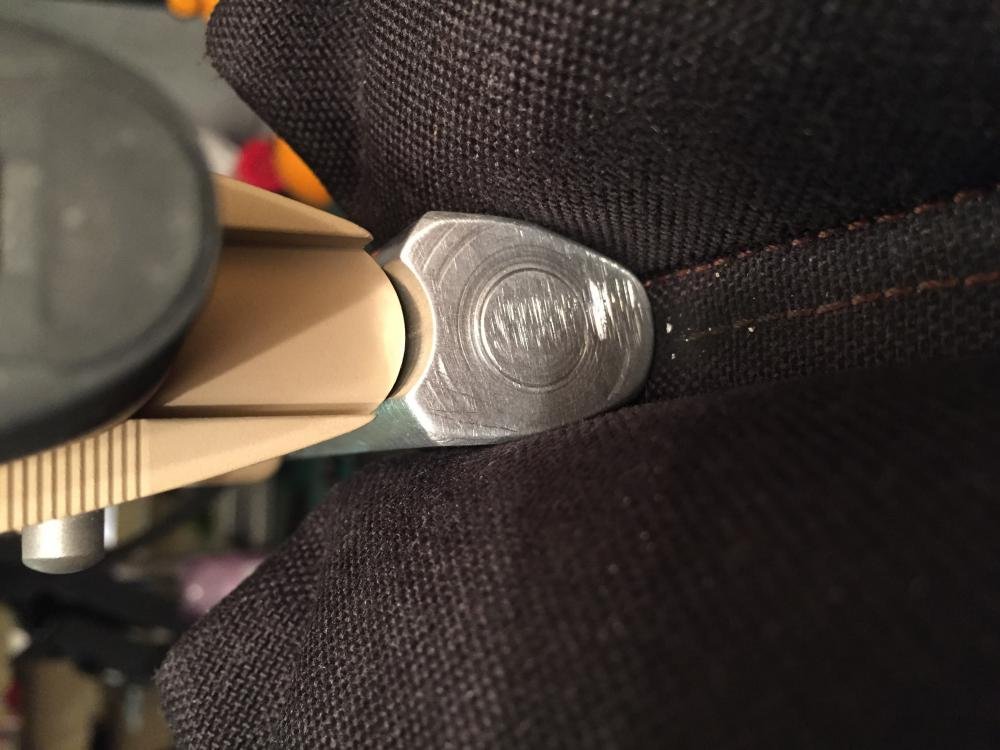

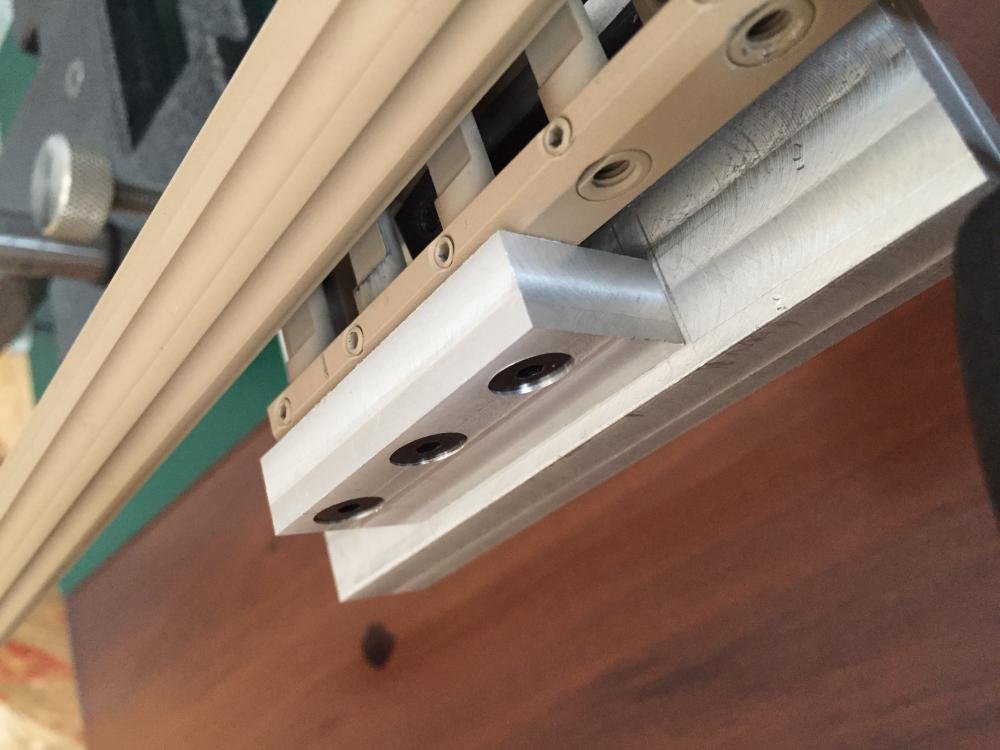

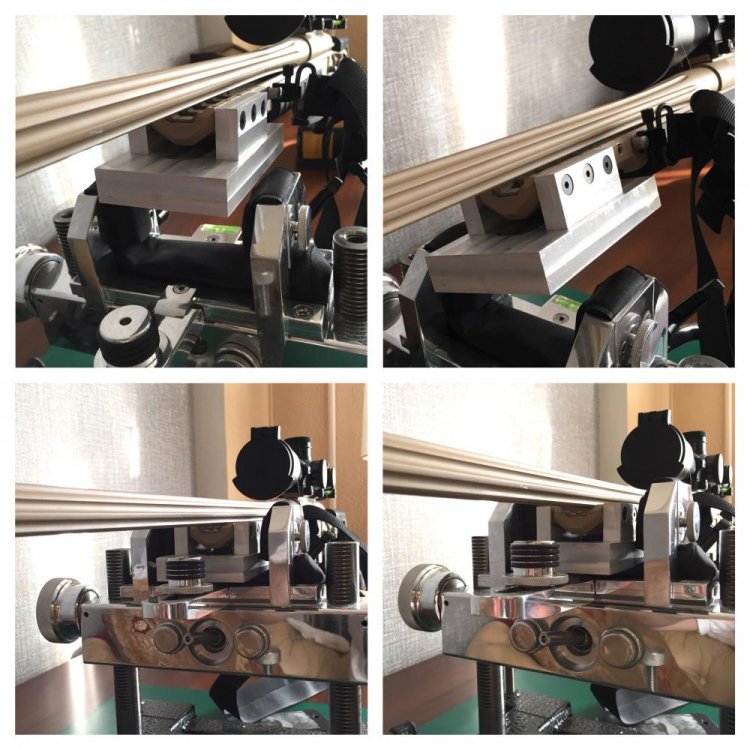

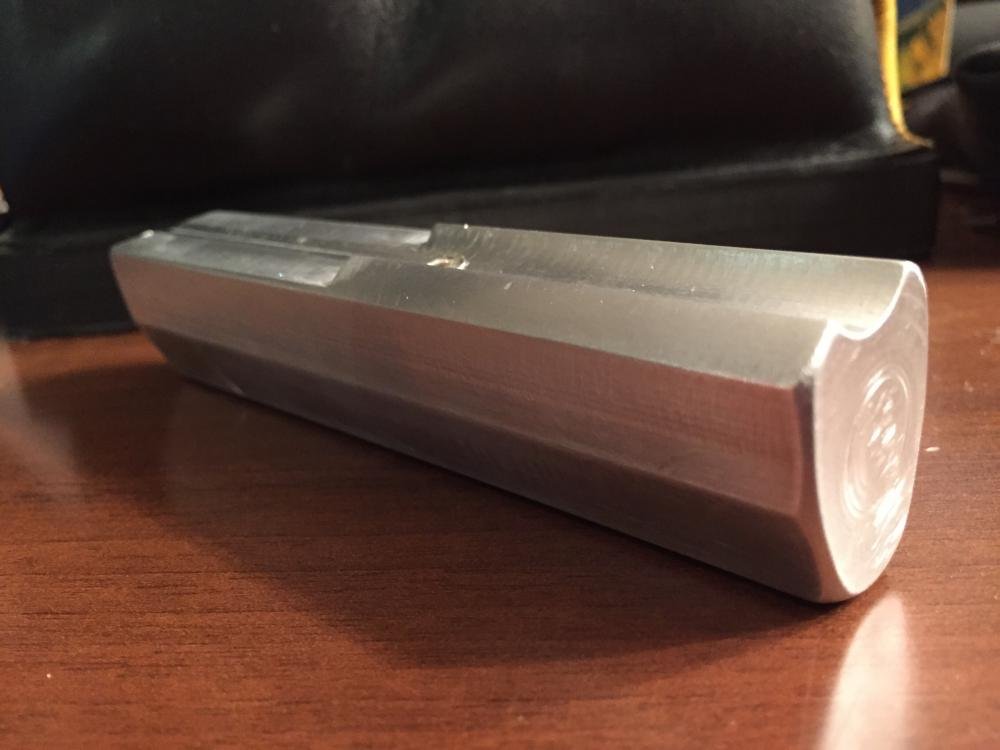

:) Вот... Сделал себе на ORSIS. Осталось наждачкой пройти.







Edited by Epsorokin

Share this post


Link to post
Share on other sites
Вот... Сделал себе на ORSIS. Осталось наждачкой пройти.

А что с балансом?

Share this post


Link to post
Share on other sites

Даже мысли не было что там еще баланс нужен какой то. Можете подсказать как проверить и зачем он нужен при стрельбе с упора.

Share this post


Link to post
Share on other sites

Откат должен быть прямолинейным,баланс желательно в районе пульного входа.

Share this post


Link to post
Share on other sites

Адаптеры можно купить, например, передний под еврошину или каждый заказывает кастом под свое ложе?

Share this post


Link to post
Share on other sites

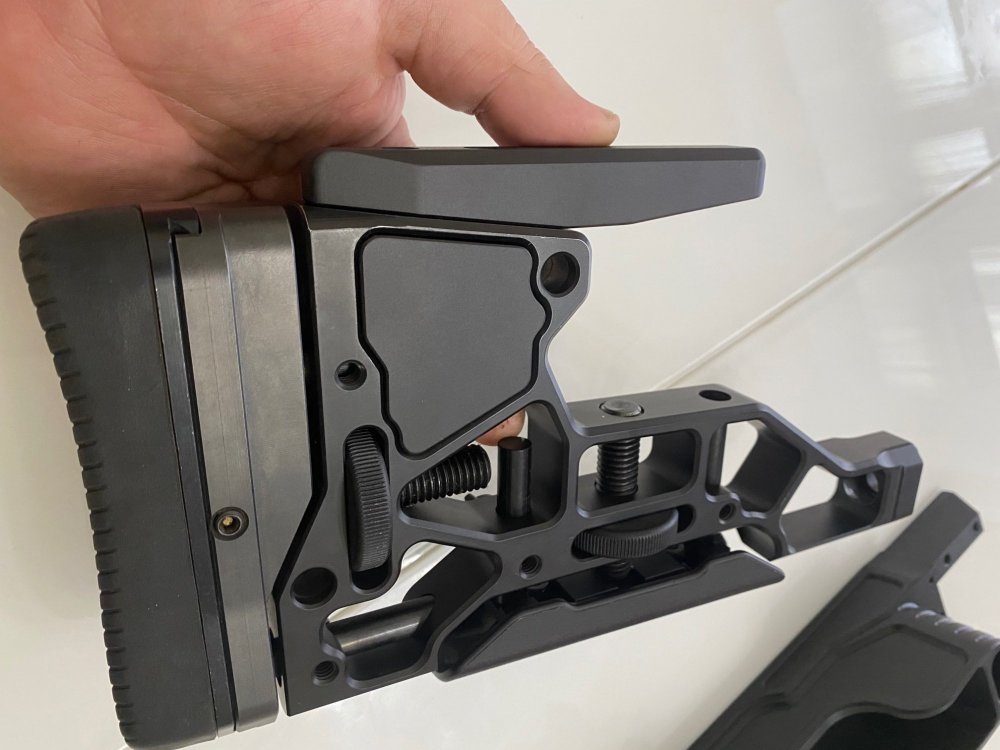

Поделитесь, если есть, фотографиями правильного адаптера на приклад для ORSIS T-5000.

Share this post


Link to post
Share on other sites
Поделитесь, если есть, фотографиями правильного адаптера на приклад для ORSIS T-5000.

У меня для Орсиса ничего нет.

Share this post


Link to post
Share on other sites

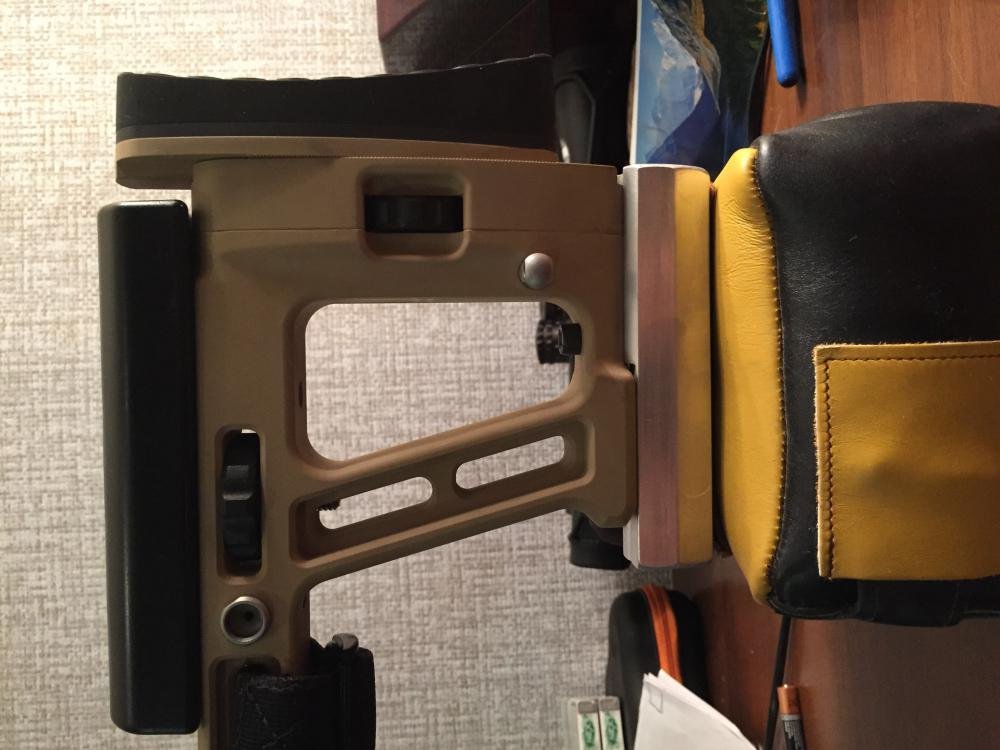

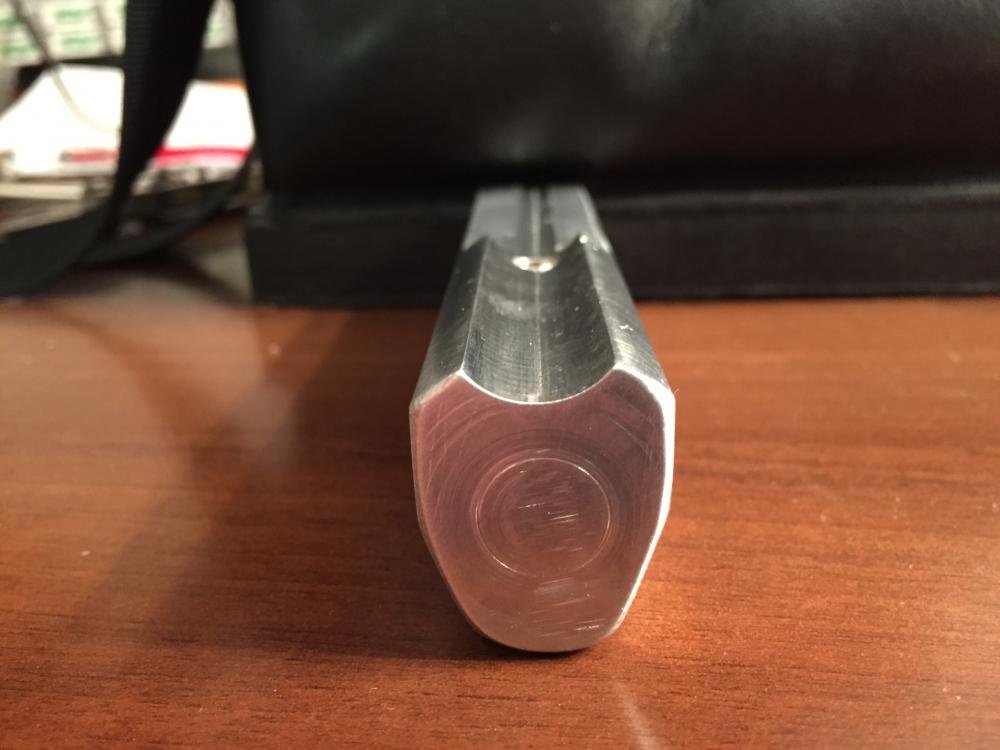

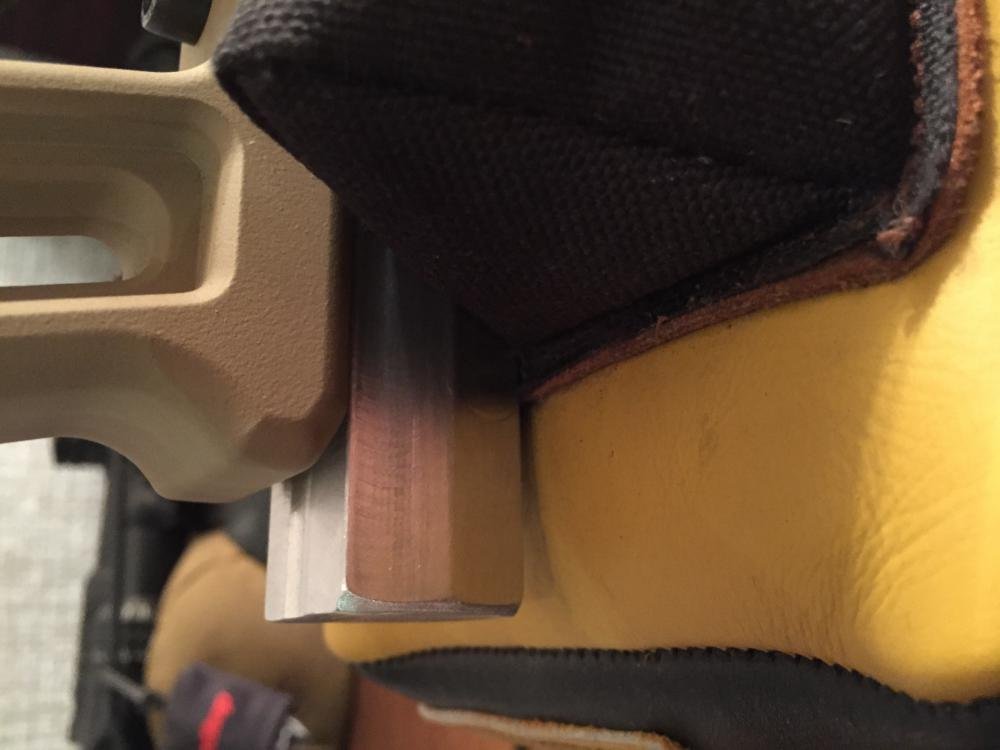

Вот, сделал и на приклад

Ждем результаты отстрела.На адаптерах результат должен быть веселее.:)

Share this post


Link to post
Share on other sites
Основная масса адаптеров,самодельные.

Игорь, если не секрет, не подскажешь мастера по изготовлению !?

Share this post


Link to post
Share on other sites
если не секрет, не подскажешь мастера по изготовлению

Я обращаюсь к одному ЧПУшнику,он берет дорого,но делает один в один,точную копию.Главное,правильно поставить задачу.

Share this post


Link to post
Share on other sites

А почему бы на переднем адапторе не сделать углы не в 90 градусов, а поменьше? Это чтобы мешком зажимать и винтовку при выстреле меньше крутило.

Share this post


Link to post
Share on other sites
А почему бы на переднем адапторе не сделать углы не в 90 градусов, а поменьше? Это чтобы мешком зажимать и винтовку при выстреле меньше крутило.

Вооще-то по международным правила бенчреста винтовку чрезмерно зажимать не допускается.

Винтовка должна вытаскиваться вверх без смещения переднего упора.

По крайней мере на ЧМ в Австралии судьи проверяли этот момент.

Share this post


Link to post
Share on other sites
Это чтобы мешком зажимать

Запрещено правилами.

Share this post


Link to post
Share on other sites
Запрещено правилами.

Винтовка должна вытаскиваться вверх без смещения переднего упора.

Ну это в БР соревнованиях. А тут:

в мировом бенчресте угол ,как и основные параметры, регламентируются.Но там спец винтовки,а в этой теме просто адаптеры для обычных винтовок

Да и в Ф-классе регламентируется только ширина - 76мм. А усилие зажима и углы никто не проверяет.

Share this post


Link to post
Share on other sites
Ну это в БР соревнованиях. А тут:

Тут конечно можно,но тогда этот упор(мешок) будет заточен только под один адаптер,мешок отформуется(ширина,угол, наклон ушей) и другие туда уже не встанут(проверено), запихать конечно можно :)но не желательно.Лучше иметь стандарт на всякий случай .ИМХО.Сейчас все адаптеры делаю стандартные.

С фарлеями проще,там мешки удобнее,на Себах мешки другие и проблема реальнее,винтовка зажимается реально и другой адаптер уже не встанет

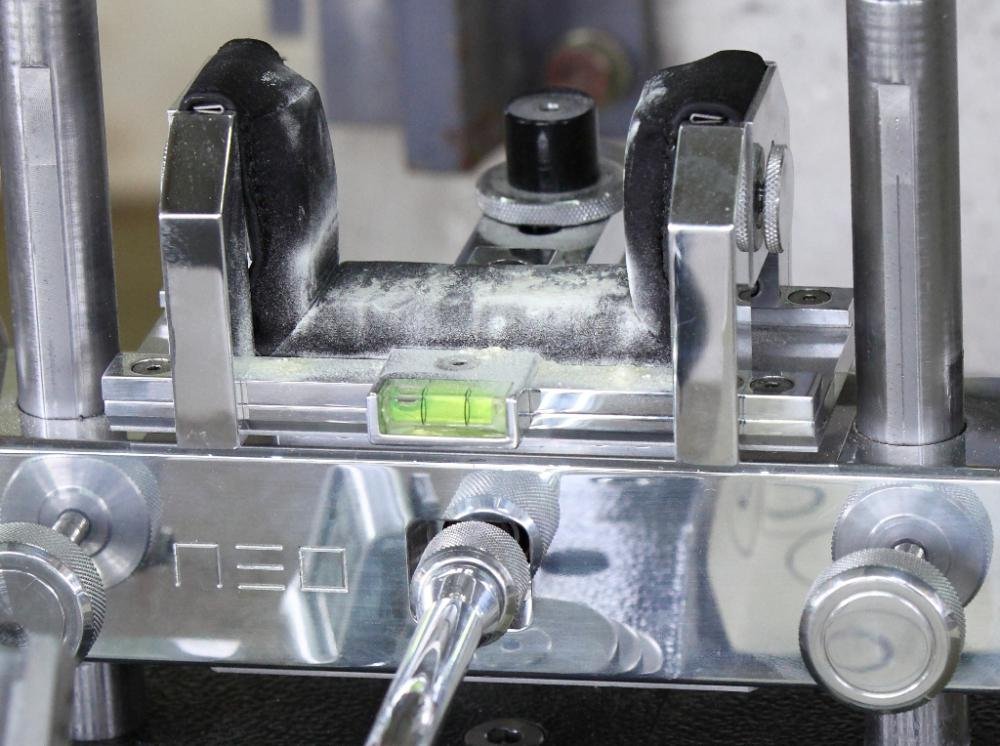

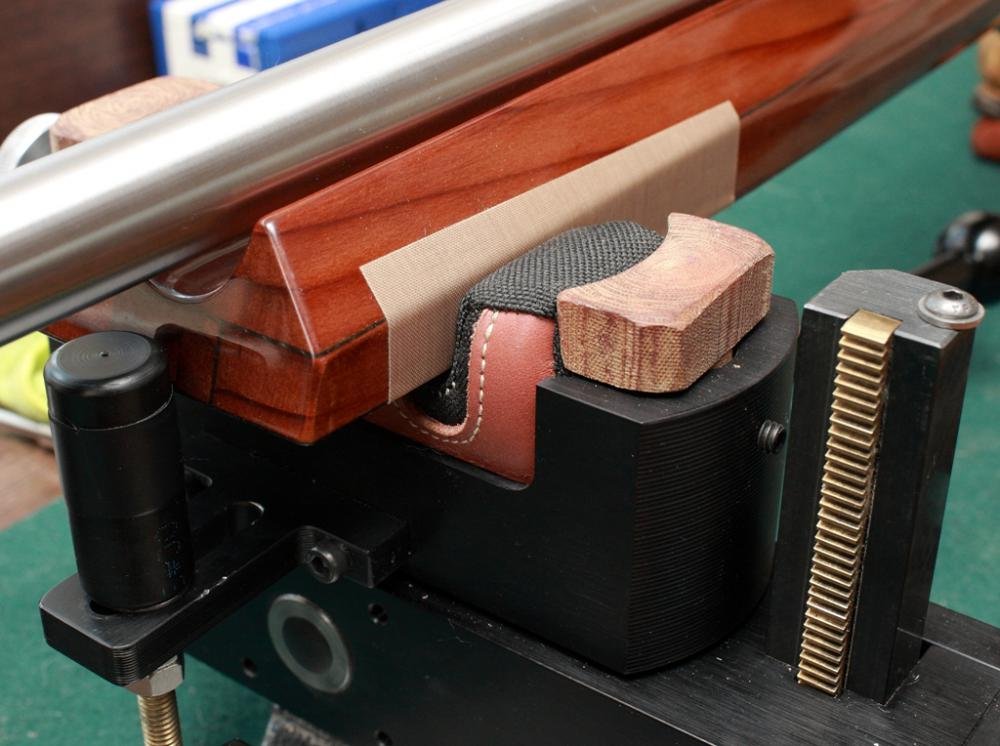

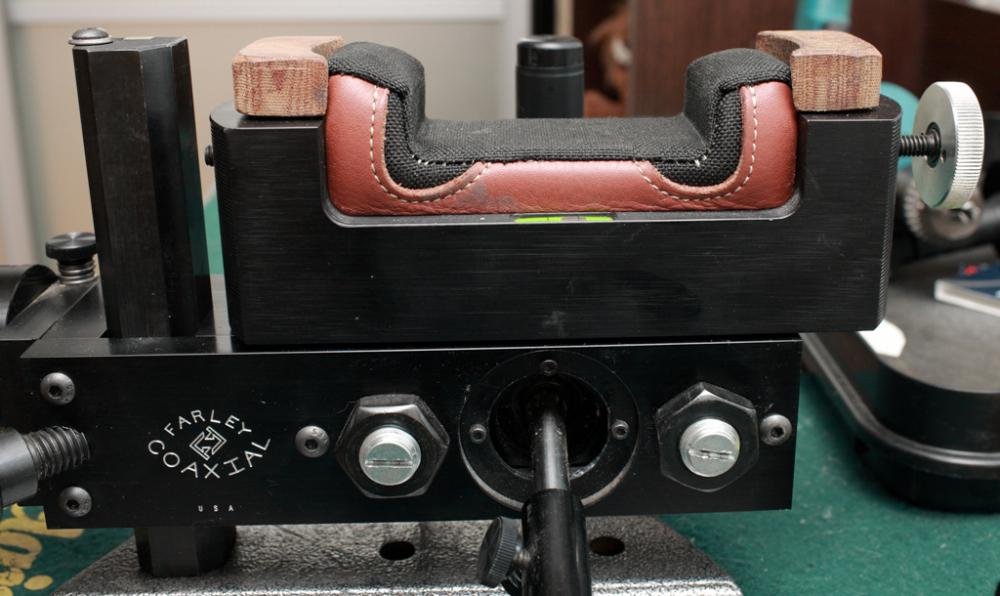

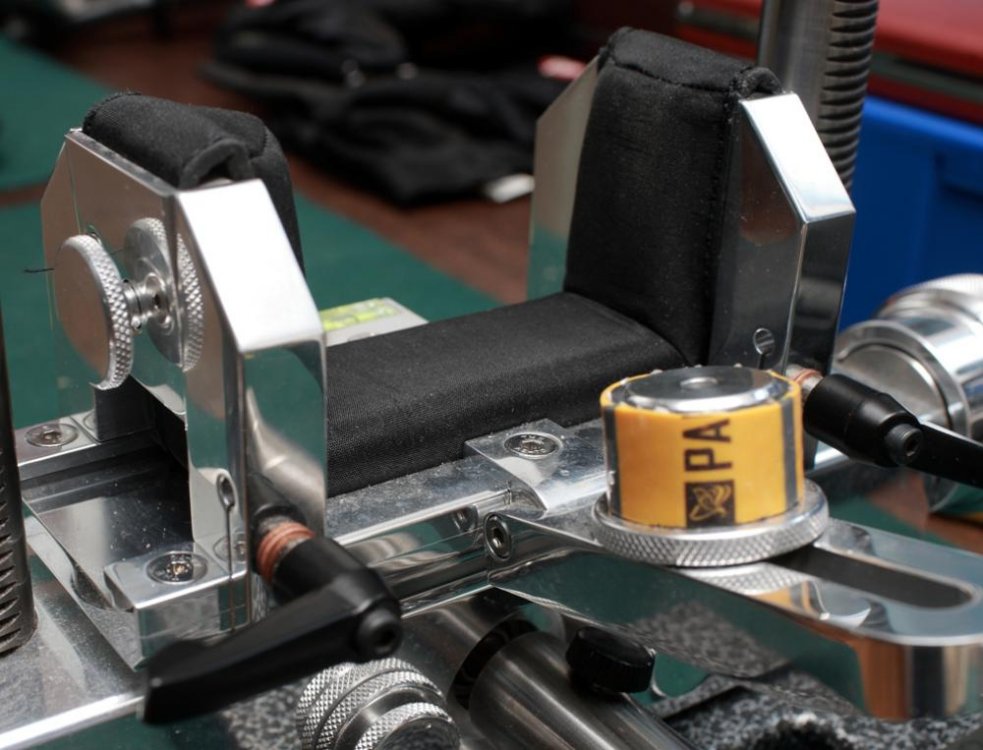

На фото ,,кубик,, с углом,мешок отформован под стандартый адаптер(цевье),кубик болтается в мешке,зажать его ушами можно,но не желательно т.к испортится геометрия отформованного мешка.

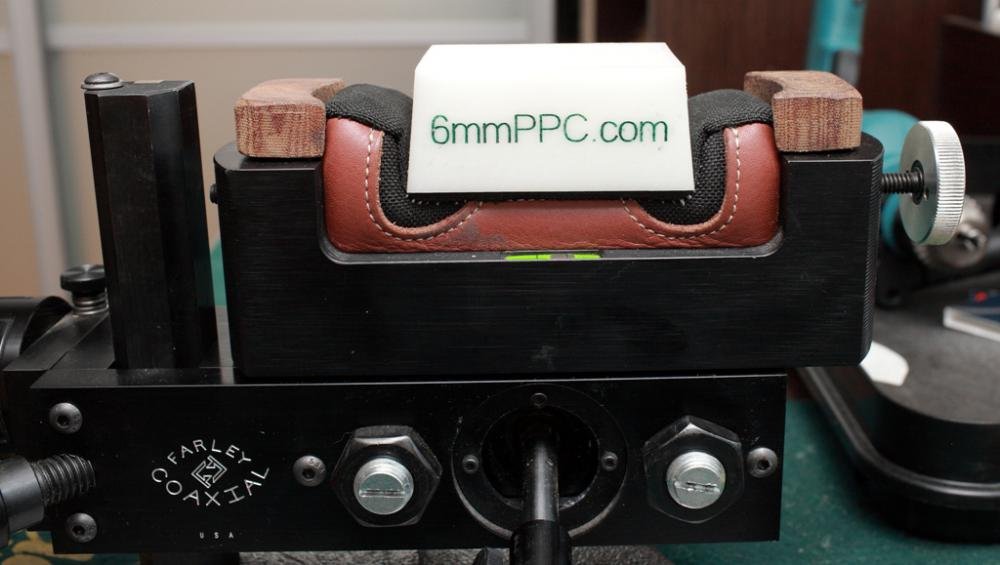

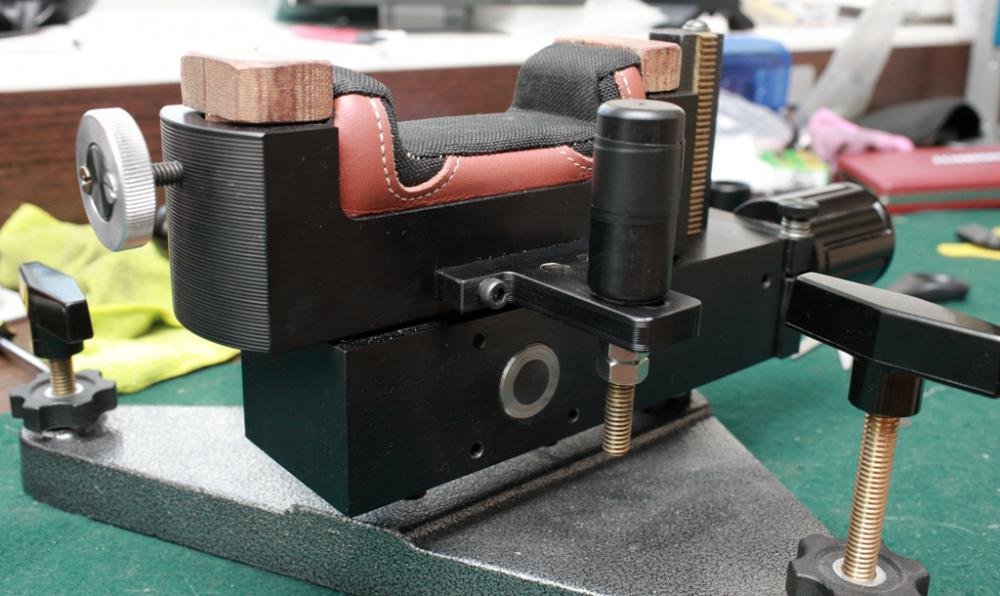

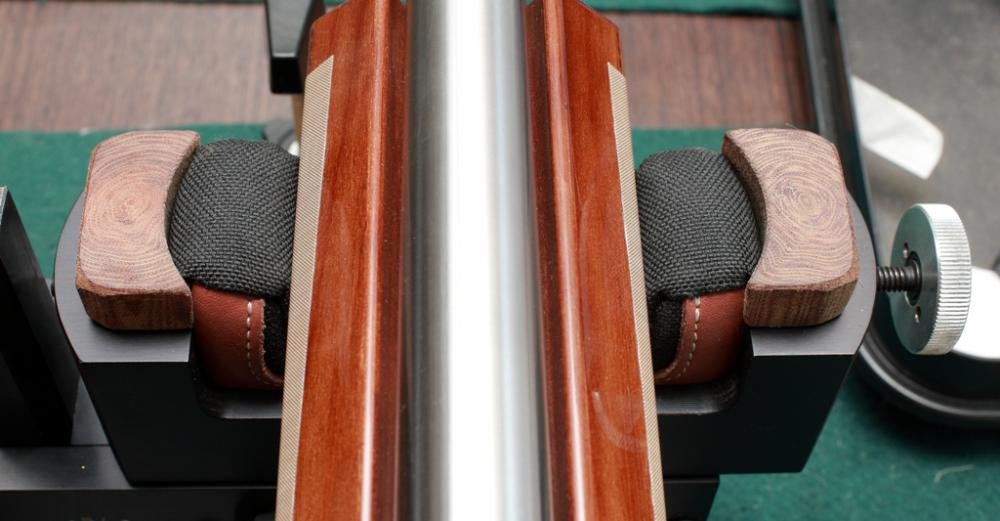

Отформованный ,,кастом,, мешок Себа.Он отформован под конкретное цевье(адаптер),если в этот упор поставить адаптер с другим углом,винтовка будет болтаться.

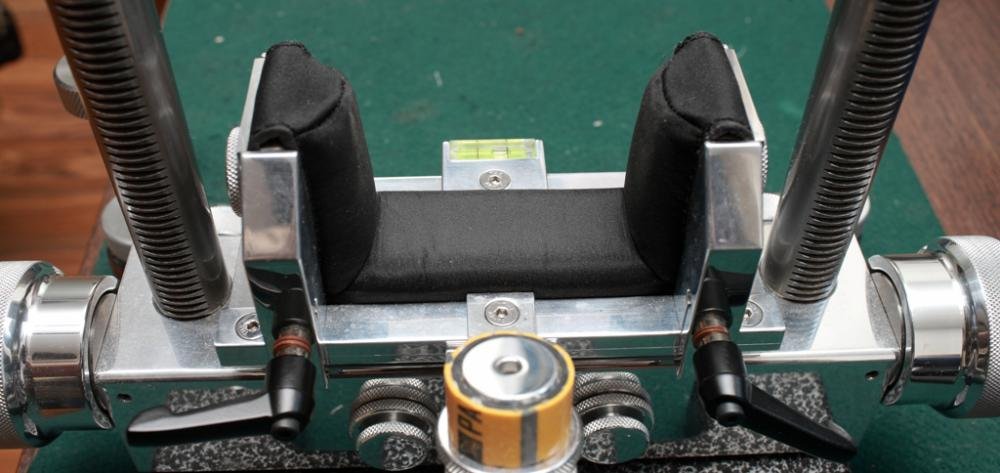

Еще новый ,,кастом,, мешок



Со стандартным мешком на упоре Себ проблема еще больше,мешок другой конструкции и форму боковых ушей менять сложно,если менять винтовки придется формовать уши.В общем гимор :)лучше стандартный размер адаптеров и цевья(ложе).ИМХО

Edited by НСК-И
