Доброго дня!



В этой теме хочу показать этапы сборки переднего упора для бенчреста моей разработки.

Сейчас как раз в работе устройство для Сергея и все будет с фотографиями очень наглядно.

Итак, составлен проект, чертежи отправлены на производство и по мере поступления готовых деталей буду рассказывать как я это делаю.

Возможно кому-то это будет интересно, а кто-то посмеётся 🙂

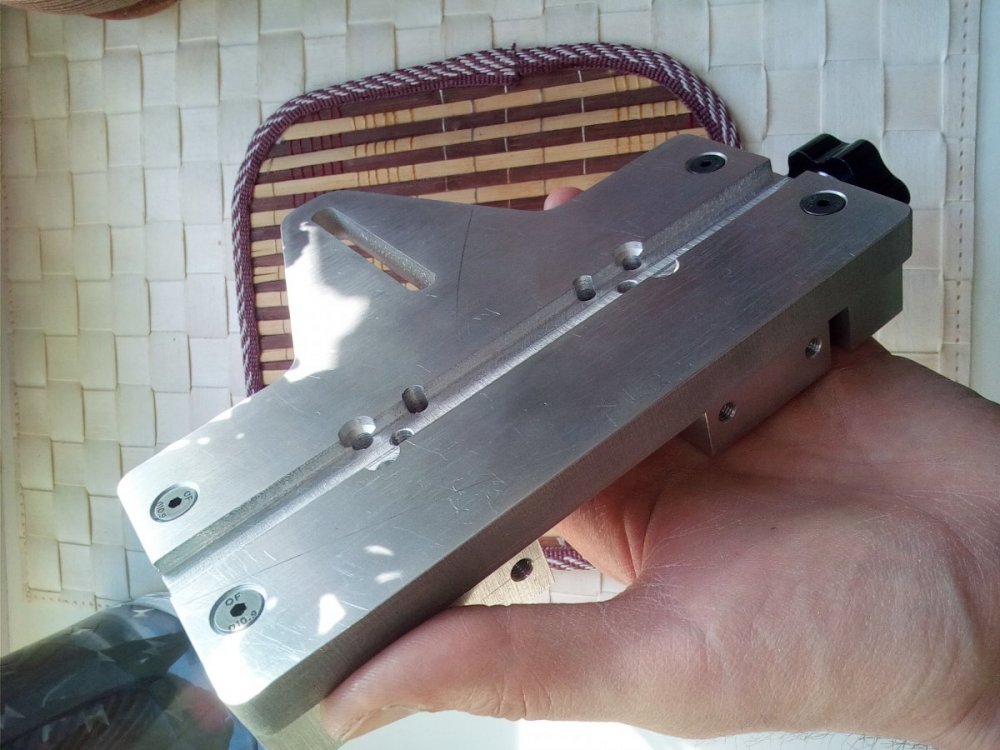

Начнем пожалуй с верхнего прижима, поверьте это один из самых важных узлов.

Основа будет такая:






Изменено пользователем Л_Е_В_Ш_А
  • Спасибо 1
Ссылка на комментарий
Здесь могла бы быть Ваша реклама!
  • Ответы 107
  • Создано
  • Последний ответ

Лучшие авторы в этой теме

Лучшие авторы в этой теме

Опубликованные изображения

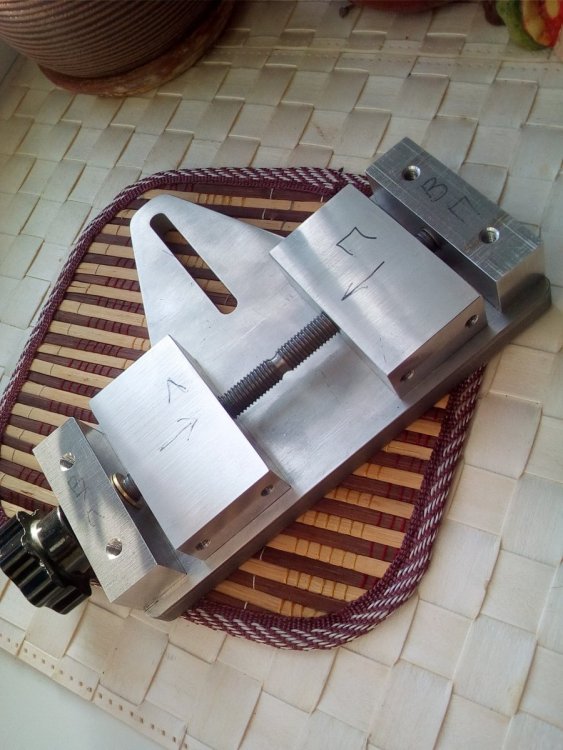

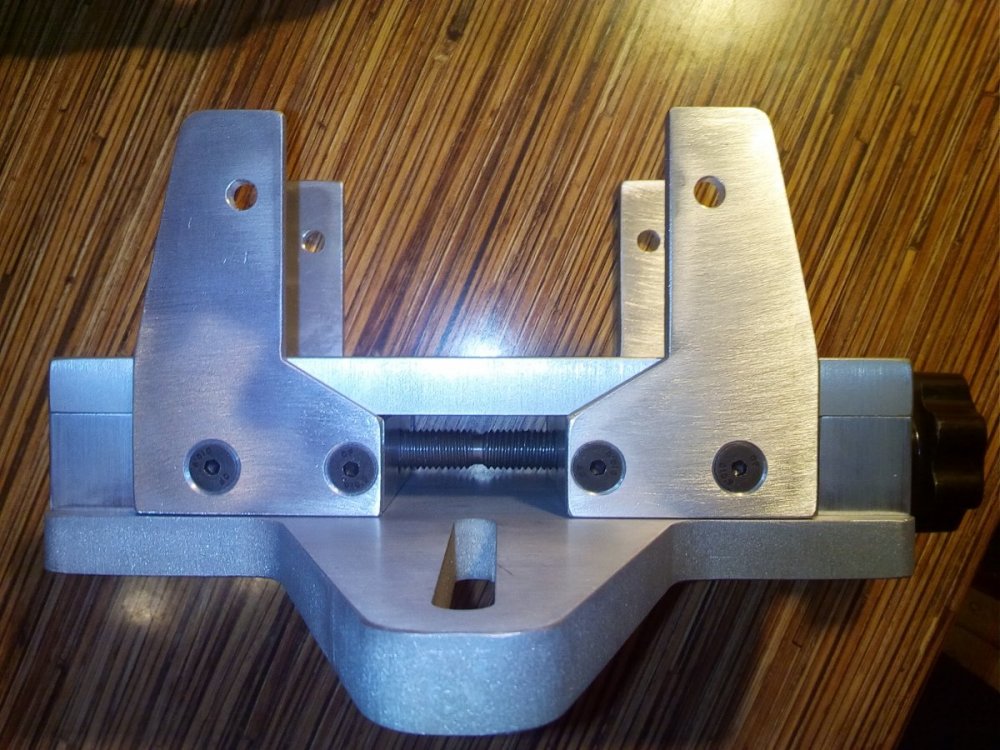

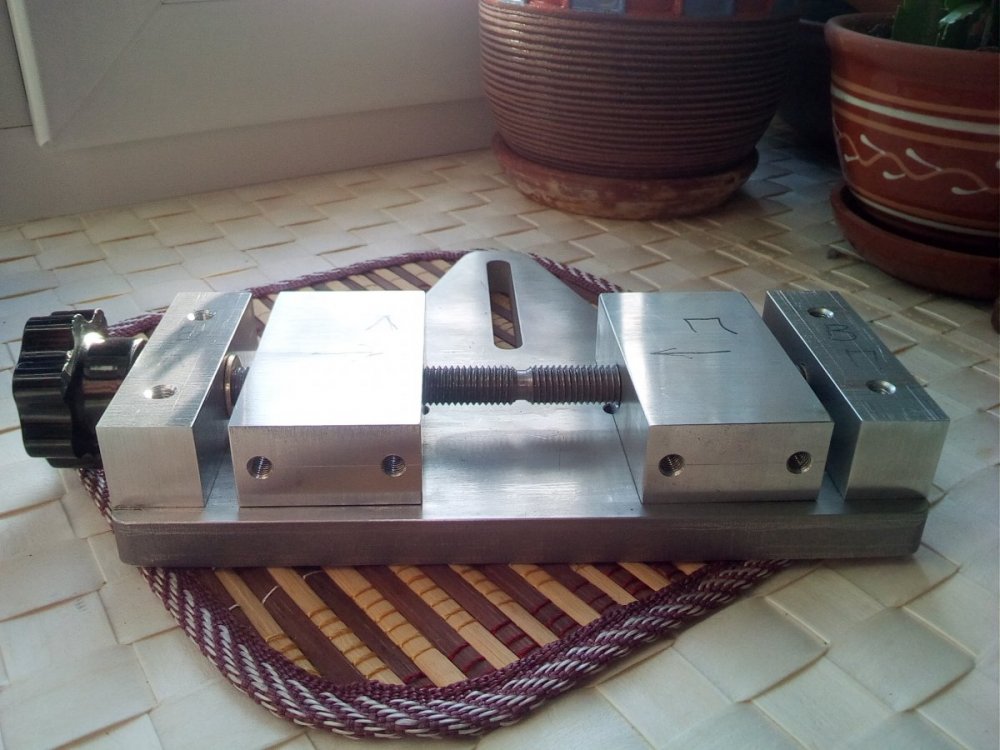

Как Вы видите используется винт с правой и левой резьбой, поэтому вращая ручку пользователь сводит или разводит одновременно оба боковых прижима.

Продолжу чуть позже.

Ссылка на комментарий
4 часа назад, Л_Е_В_Ш_А сказал:



Итак, составлен проект, чертежи отправлены на производство и по мере поступления готовых деталей буду рассказывать как я это делаю.

Возможно кому-то это будет интересно а кто-то посмеётся 🙂

Конечно, я то второй.  Серегин упор увижу живьем и даже стрельну с него😀....













С уважением, Петрович

Ссылка на комментарий

Сегодня занялся основанием из 20 мм плиты Д16Т.

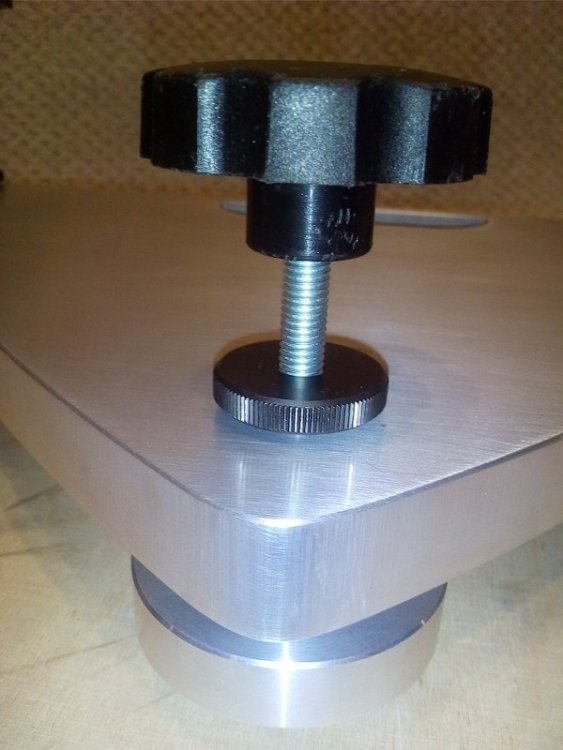

Установил ножки, по длине их позже подрежу. Получены стойки для коаксиального механизма, ждем остальные детали.

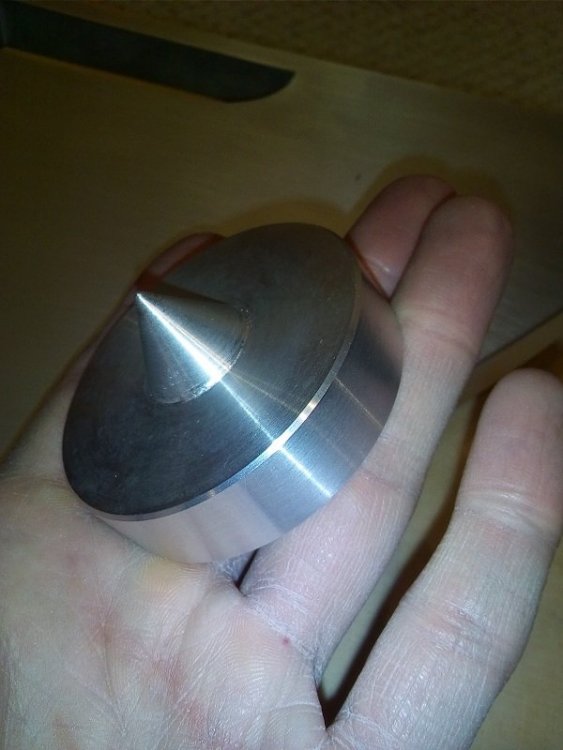

Вместе со съемными лаптями для грунта основание выглядит следующим образом:









Изменено пользователем Л_Е_В_Ш_А
Ссылка на комментарий

Приветствую всех зашедших!

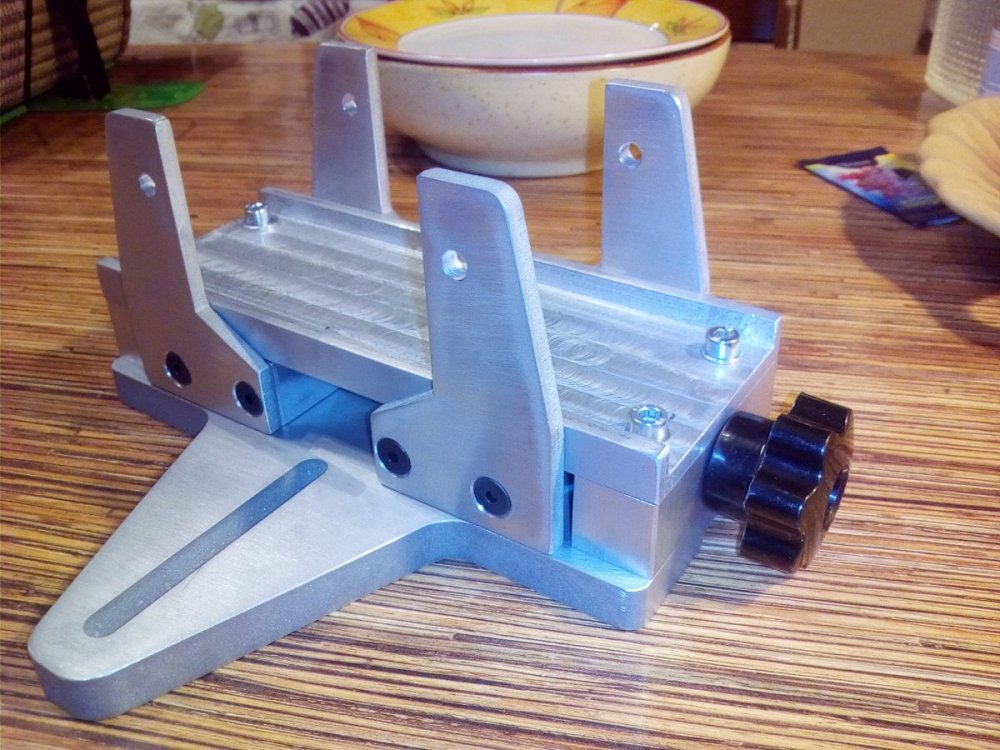

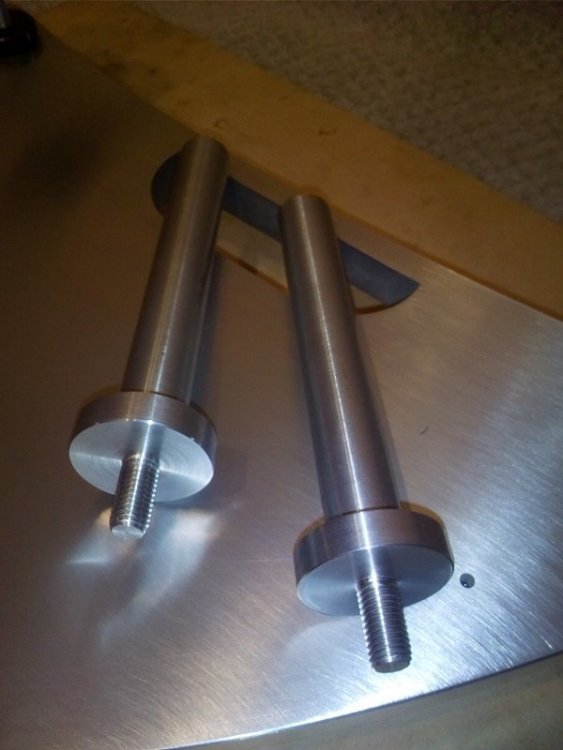

Сегодня продолжаем сборку. Наконец мне удалось применить новую форму стоек, теперь можно быть уверенным, что ось стойки строго перпендикулярна основанию.

Закрепил временно детали на быстросъемные гайки.




Изменено пользователем Л_Е_В_Ш_А
Ссылка на комментарий

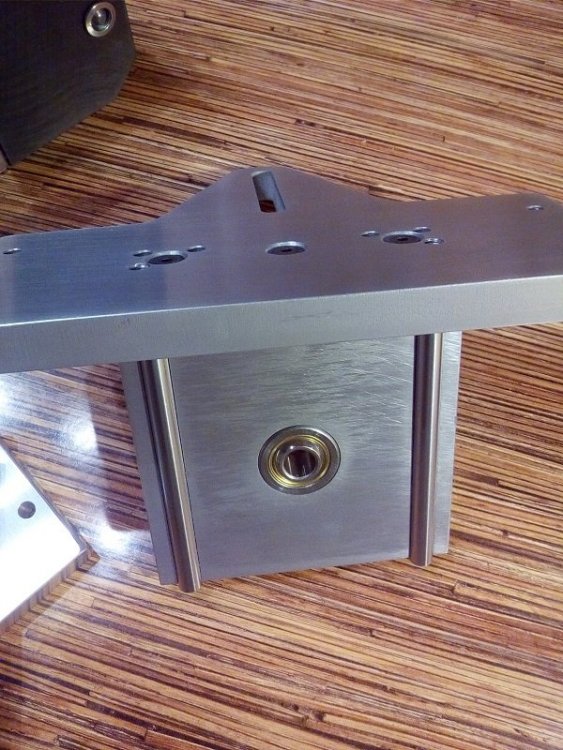

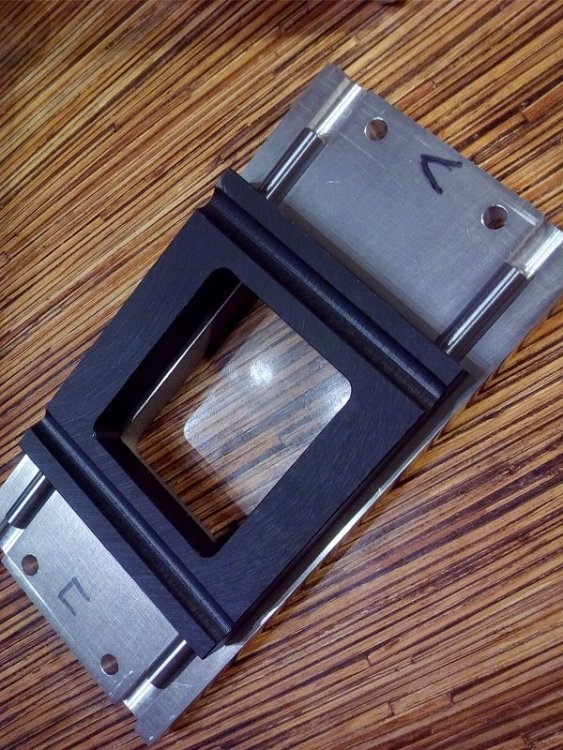

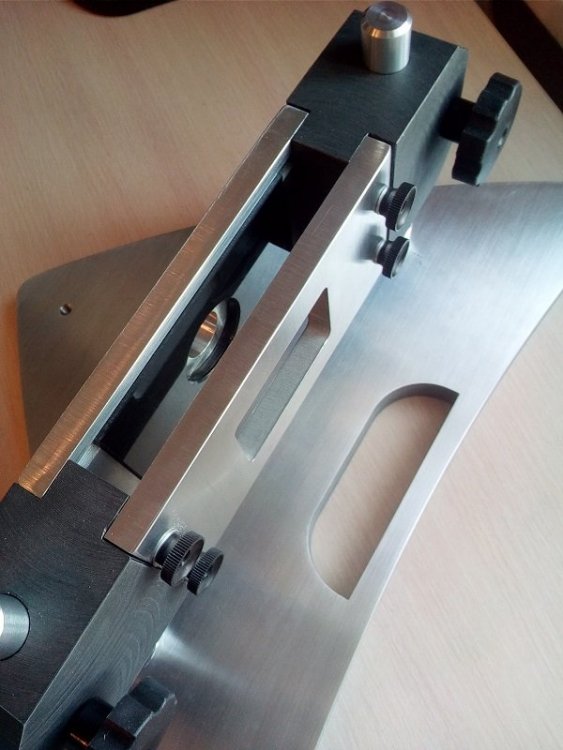

Пришел черед коаксиального механизма. На этот раз скопирована конструкция, уже ставшая классикой, от Себастьяна.

Да, да, безоговорочный плагиат 🙂











На последнем фото видны четыре винта регулировки прижима.

Обычно я придумывал своё решение этого узла, но сейчас я хочу проверить чем же он так хорош.

Изменено пользователем Л_Е_В_Ш_А
Ссылка на комментарий

В Питере продолжается самоизоляция и приходится нарушать правила игры. Часть подрядчиков ушли на карантин, но мы продолжаем.

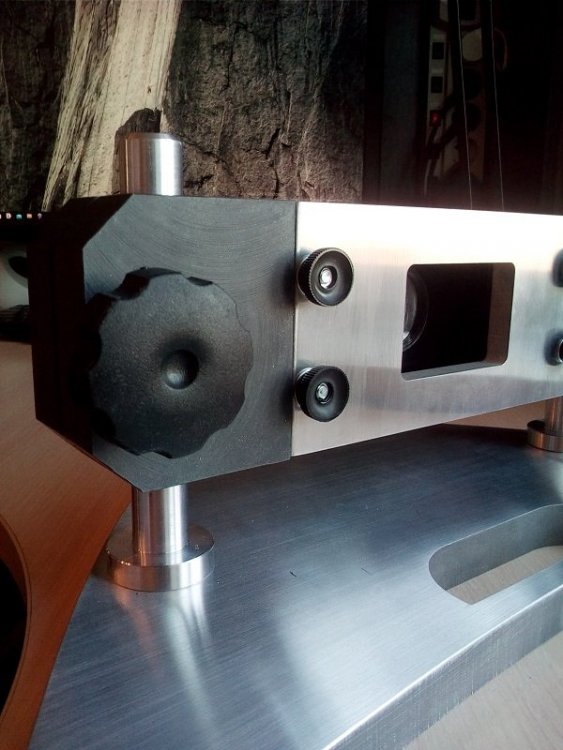

Коаксиальный механизм собран и работает.







Установлена ручка и противовес массой 800 грамм. Тестирование показало, что при нагрузке на верхнюю платформу в пять кило опускания головы не происходит.

Конечно это в покое, но тем не менее...

Изменено пользователем Л_Е_В_Ш_А
  • Спасибо 1
Ссылка на комментарий

Люфт головы отсутствует. Схема уже отработанная, её не повторял только ленивый 🙂

Усилие на джойстике регулируется четырьмя винтами, так же как в ранних Себовских упорах.


Ссылка на комментарий
3 часа назад, НСК-И сказал:

Я правильно понял,Вы скопировали Сэба?

Да, конструкция коаксиального механизма аналогичная, но не точная копия.

Отличия:

- в моей больше расстояния между направляющими.

Сделано это для обеспечения вертикальной и горизонтальной устойчивости верхнего прижима.

В ущерб размерам.

- в материалах: у меня д16Т, сталь и капролон, у Себа сталь, медь (возможно бронза) и капролон,

- в креплении головы есть значительные отличия.




Ссылка на комментарий
2 минуты назад, Л_Е_В_Ш_А сказал:

Да, конструкция коаксиального механизма аналогичная, но не точная копия.

Обратите внимание на шат головы.Шата быть не должно при любом усилии  джойстика.Регулируем усилие на самое слабое и голова не должна качаться.Шат головы ,это основной косяк СЭБА и по этой причине в бенчресте этот упор не прижился.

Ссылка на комментарий
3 часа назад, Л_Е_В_Ш_А сказал:

Сборка закончена,

Может видео снять для понимания,как и что регулируется.И вообще,как работает.Очень интересно.

Как регулируется прижим ушами ?Ставим винтовку и она болтается или наоборот очень плотно входит,как отрегулировать этот момент?





Ссылка на комментарий
6 часов назад, НСК-И сказал:

Как регулируется прижим ушами ?

Регулируется этим винтом, интересно имеет ли он функцию фиксации после регулировки.




Изменено пользователем ВАГорбатый
Ссылка на комментарий
14 минут назад, ВАГорбатый сказал:

Регулируется этим винтом, интересно имеет ли он функцию фиксации после регулировки.

Очень интересно,как всё это работает.Видео бы не помешало.

Ссылка на комментарий

Добрый день!

Видео небольшое снял, вечером выложу.

9 часов назад, НСК-И сказал:

Может видео снять для понимания,как и что регулируется.И вообще,как работает.Очень интересно.

Как регулируется прижим ушами ?Ставим винтовку и она болтается или наоборот очень плотно входит,как отрегулировать этот момент?





Верхний прижим можно затянуть с любым усилием и угол наклона ушей тоже можно изменить.

Но мы все понимаем, что упоры рассчитаны на использование бр- ложи.

3 часа назад, ВАГорбатый сказал:

Регулируется этим винтом, интересно имеет ли он функцию фиксации после регулировки.



Функции фиксации нет, да вроде и жалоб не было что раскручивается поскольку ходит достаточно туго. По сути это небольшие тиски.



Сегодня надо устройство отправить, все оговоренные сроки уже нарушил. Прошу прощения у Сергея!

Ссылка на комментарий

Добавил видео. Прошу простить за качество, нормальной камеры пока нет 🙂

https://youtu.be/dwC2mR68iLk

https://youtu.be/YzEIUQmVO-Q

Позже добавлю более подробные фотографии.

Изменено пользователем Л_Е_В_Ш_А
Ссылка на комментарий
20 часов назад, Л_Е_В_Ш_А сказал:

Сборка закончена, осталось укоротить немного ножки-барашки.

И "птица" улетит к своему хозяину в Самару.





Самара ждёт второй упор🙂



С уважением, Петрович

Ссылка на комментарий
3 часа назад, NikPP сказал:

Самара ждёт второй упор🙂



Да, будем стараться.

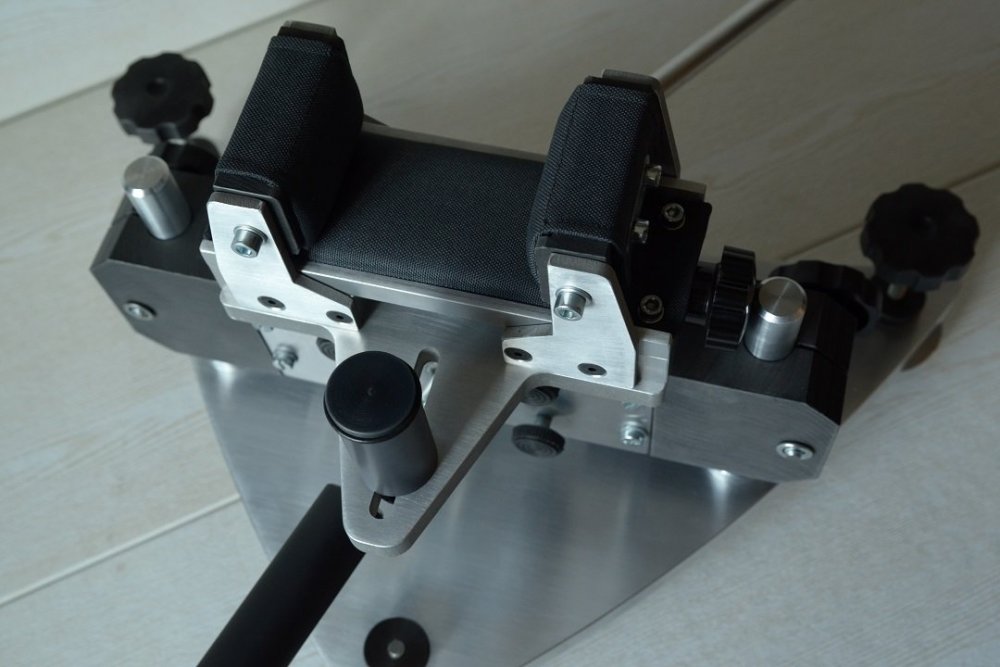

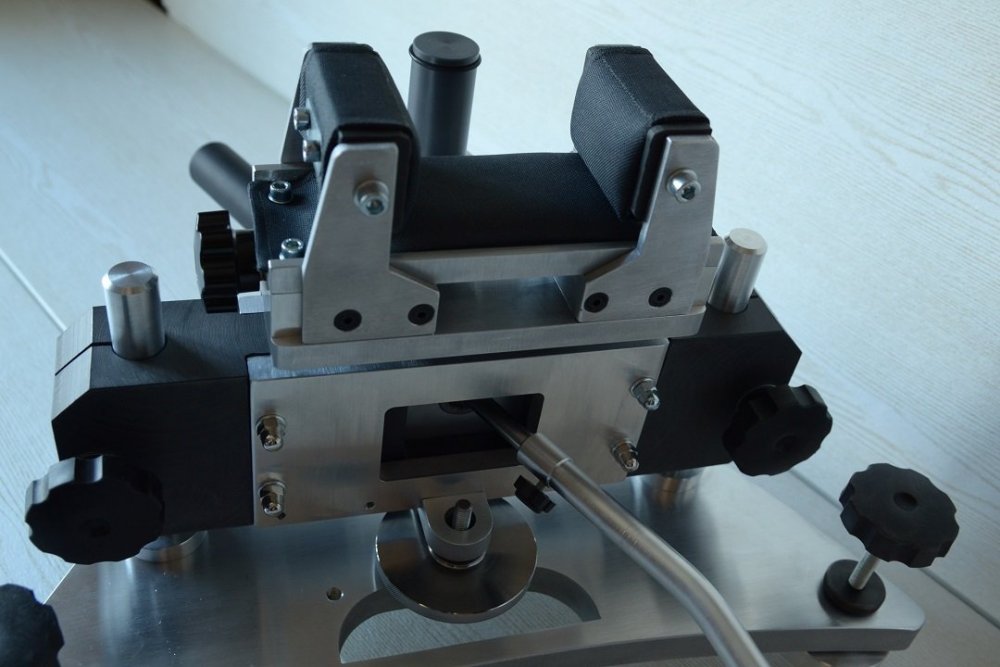

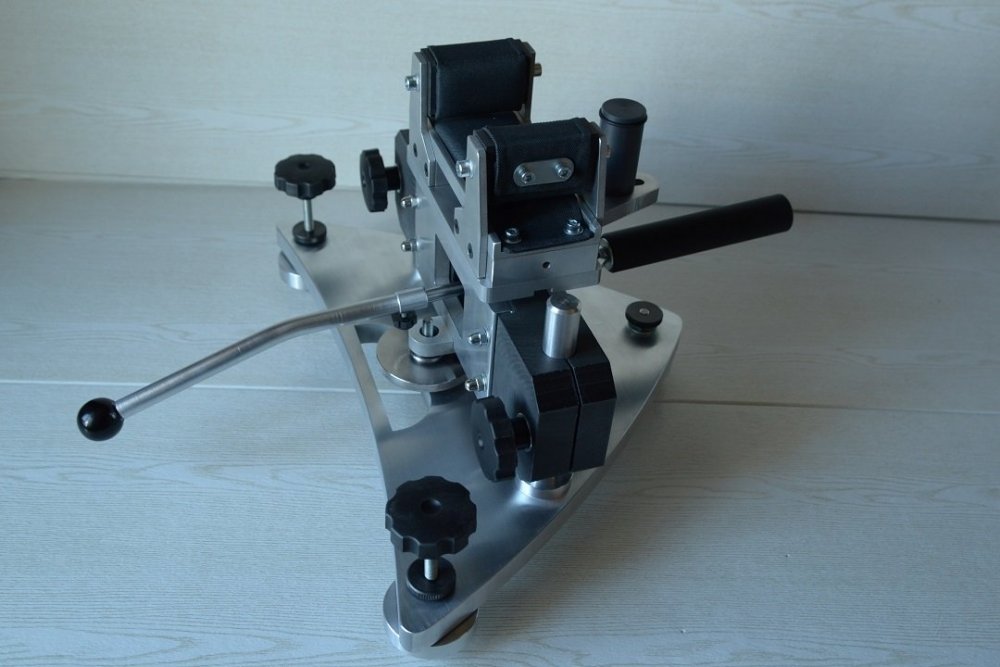

Пока несколько фотографий уже законченного устройства.






Изменено пользователем Л_Е_В_Ш_А
  • Спасибо 1
Ссылка на комментарий
5 часов назад, Л_Е_В_Ш_А сказал:

Пока несколько фотографий уже законченного устройства.

Для стрельбы лежа ручка джойстика может быть коротковата.Стрелки ф опен очень часто удлиняют ручку джойстика для максимального комфорта.Винтовки разные по длине и это нужно учитывать.

Изменено пользователем НСК-И
Ссылка на комментарий

Спасибо за уточнение. Поскольку ручка съемная, можно делать несколько разной длины.

Сделаем по запросу.



Коллеги, может кто-нибудь снять видео или сделать фото по разборке упора Lenzi?

Приступаем к новому проекту 🙂
