Отжиг гильз

[telega765]

http://www.bench-source.com/id81.html вроде тут они .

[inter-mebel34]

http://www.bench-source.com/id81.html Я им писал с вопросом о покупке, ответ: сожелеем но в Россию не шлём. Вариант один- через посредника.

[huntsv]

НОВОЕ СЛОВО В ИСКУССТВЕ ОТЖИГА ГИЛЬЗ



Индукционная печь http://bulletin.accurateshooter.com/2016/06/amp-induction-annealing-machine-review-by-bill-gravatt/

[VEBER]

Вся хитрость в кастрюле , нужна именно алюминиевая Демидовского завода 2.5 литра. Только у этой очень маленький радиус перехода стенок в дно. ( или искать что-то похожее) ,,,,,,, работает отлично )



Подскажите пожалуйста диаметр кастрюкьки.

[VEBER]

НОВОЕ СЛОВО В ИСКУССТВЕ ОТЖИГА ГИЛЬЗ



Индукционная печь http://bulletin.accurateshooter.com/2016/06/amp-induction-annealing-machine-review-by-bill-gravatt/





Edited June 28, 2016 by VEBER

[KRSK]

Идея хорошая. Можно собрать самому, намного дешевле.

http://ru.aliexpress.com/item/1000W-ZVS-Low-Voltage-Induction-Heating-Board-Module-Tesla-Voil-coil-12v-48V/32620247521.html?spm=2114.03010208.3.2.GGETdw&ws_ab_test=searchweb201556_7,searchweb201602_4_10048_10047_10037_10017_405_10046_507_10033_10045_10032,searchweb201603_1&btsid=723ed6b0-224a-4b1b-9e1a-45741ee80d60



С ув.

[APA3151]

Спасибо ! я как раз искал индукционную нагревалку как по Вашей ссылке .

А кто поможет придумать какой к ней таймер приделать



вроде нашел такой

http://ru.aliexpress.com/item/Power-on-delay-timer-time-relay-0-60-minutes-panel-installation-AH2-Y-Tell-us-voltage/1695219544.html

или типа него ( там оч много 12, 24, 110 , 220 и тд )



Но по моему на нем устанавливается время отсрочки включения . ( можно конечно через реле, но не охота усложнять )

и еще смущаем ток до 5 А , а индукционка до 20



Как правильно называется таймер на котором устанавливается продолжительность работы , а не отсрочка ?

[APA3151]

Можно сделать очень бюджетно и просто по сборке

Так как по ссылке на фирменную

ящик , индукционка, таймер и все !

за шелхолдер опускать руками свеху вниз.



бюджет 5 000 , пол дня работы

[perstkov]

Толковая идея....

[APA3151]

Нет идей по поводу готового решения таймера ?

[KRSK]

Нет идей по поводу готового решения таймера ?

Выбирайте:

http://ru.aliexpress.com/af/%25D1%2580%25D0%25B5%25D0%25BB%25D0%25B5-%25D0%25B2%25D1%2580%25D0%25B5%25D0%25BC%25D0%25B5%25D0%25BD%25D0%25B8.html?ltype=wholesale&d=y&origin=n&isViewCP=y&catId=0&initiative_id=SB_20160714065241&SearchText=%D1%80%D0%B5%D0%BB%D0%B5+%D0%B2%D1%80%D0%B5%D0%BC%D0%B5%D0%BD%D0%B8



С ув.

[APA3151]

Там таймеры , на которых устанавливается время отсрочки включения. А для отжига нужен таймер, на котором устанавливается отсрочка выключения .

Я сегодня нашел один подходящий в Мск в наличии.

На днях куплю, и индукционка должна уже скоро прйти.

Думаю собрать комплект под 36В . , это около 750 Вт получится.

[KRSK]

Там таймеры , на которых устанавливается время отсрочки включения.

Не совсем так. Вот первый попавшийся со схемами http://ru.aliexpress.com/item/DC-12V-DC-Multifunction-Self-lock-Relay-PLC-Cycle-Timer-Module-Delay-Time-Switch/32439084096.html?spm=2114.10010208.100010.4.ypEgyf&scm=1007.13338.39535.0&pvid=cfa0a681-7440-4463-96e3-3048b660191d&tpp=1

обеспечивает задержку в любом направлении - включение/отключение. Так работают почти все электронные схемы таймеров.

Несколько недель назад заказал для схемы управления генератором http://ru.aliexpress.com/item/DC-5V-delay-timer-relay-with-delay-adjustment-potentiometer-turn-on-off-switch-module-2pcs-lot/32243149032.html?spm=2114.13010608.0.162.kFyi5B

С ув.

[APA3151]

Понял, спасибо.

осталось дождаться пока индукционка придет ...

[KRSK]

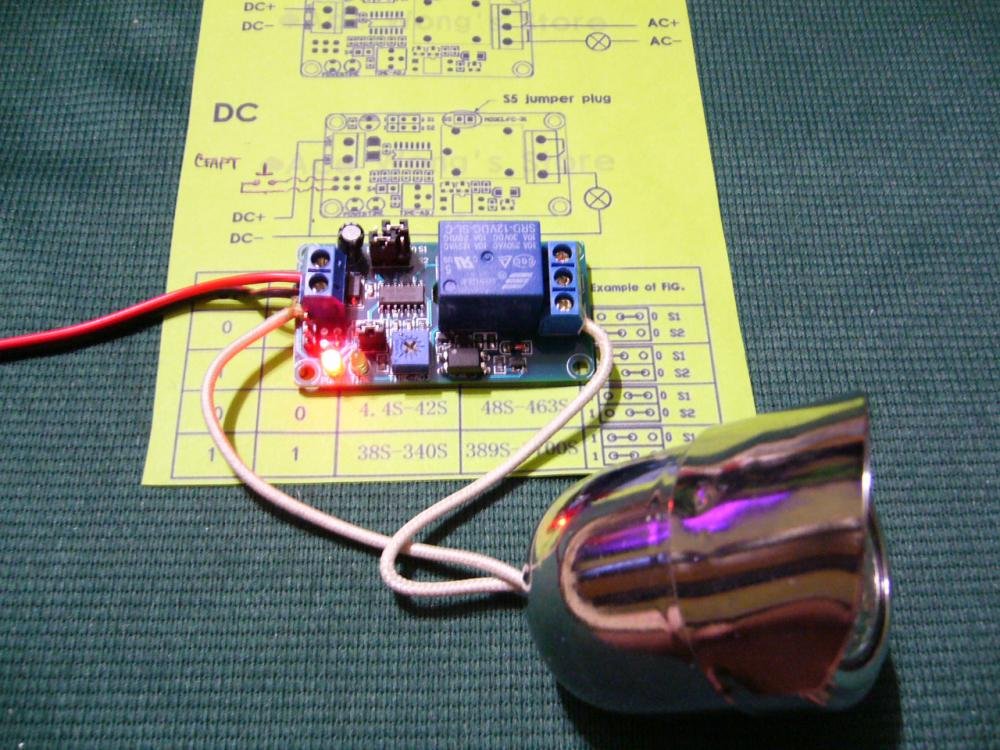

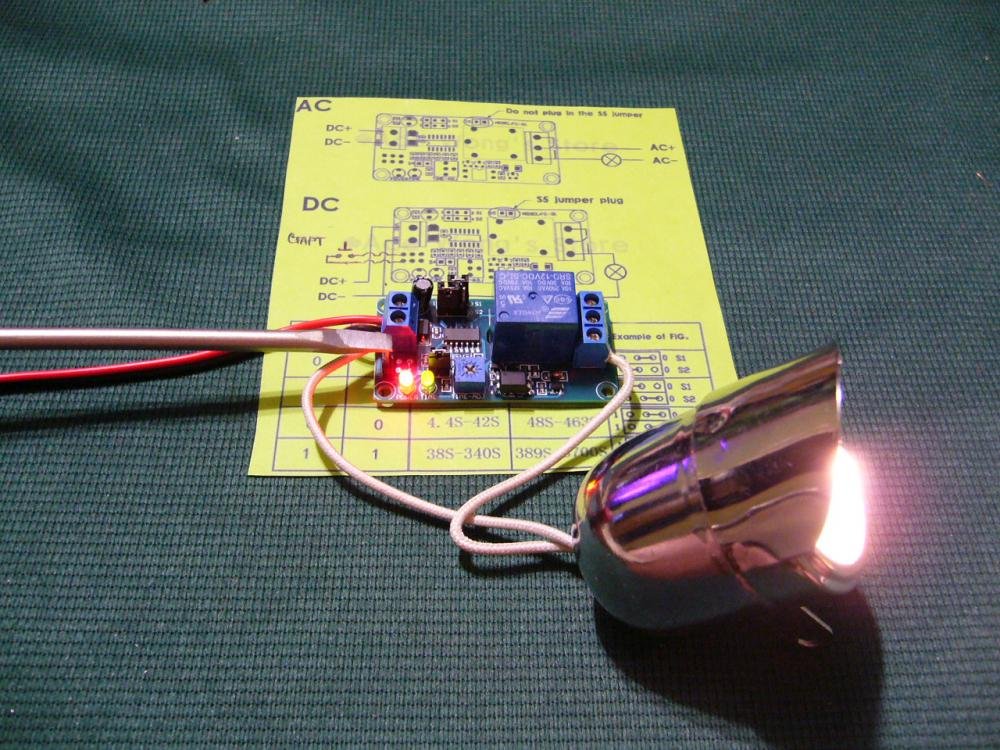

Сегодня получил http://ru.aliexpress.com/item/Free-shipping-1pcs-12V-normally-open-trigger-delay-relay-delay-circuit-module-vibration-alarm-module/1100514896.html?spm=2114.10010208.100009.2.EM6QUg&scm=1007.13339.39449.0&pvid=b5ee69bf-821c-42b5-9814-69811f32e698&tpp=1



Работает отлично. При замыкании контактов включается нагрузка и через установленное время отключается.





На схеме дорисовал кнопку "Старт".



С ув.

[APA3151]

http://www.autonics.ru/products/products_2.php?big=02&mid=02/03&yclid=4006028337667901455

А я вот такой нашел. принцип тот же , устанавливаем время , нажимаем старт ( выносная кнопка) , нагрузка подается на заданное время.

С выбором блока питания ( 48 В , 1000Вт ) , решил пока попробовать на половинной мощности , заказал блок питания на 24 В , это значит индукционка будет 500 Вт отдавать . Тут еще вопрос , за какое время будет гильза прогреваться, 1-2 сек тоже плохо, тк больше погрешность( недогрел- перегрел) , в идеале бы 4-6 сек.

но это только экспериментально можно выяснить и вольтаж подобрать.

Как думаете лучше контролировать прогрев гильзы ? Я думаю сделать прозрачное смотровое окошко и наблюдать за цветом гильзы

[APA3151]

Пришла индукционная плата как по ссылке , подключил 24 V . Гвоздь 100 нагревается до красна за 6-8 сек , а гильза не нагревается вообще ( или почти вообще)!!!!!!!!



Латунь не работает с индукцией ? !

[Coyote]

Я не физик , но предположу что дело в массе металла вводимого в индуктор , другими словами чем меньше массовая доля металла тем меньше на неё наводимые токи а следствие и нагрев меньше.

Важен скин эффект ,это глубина прогрева.

Важна рабочая частота индуктора для магнитных и немагнитных металлов.

Чем меньне магнитные свойства металла тем ниже КПД.

Так что либо увеличивайте мощность либо поиграйте с рабочей частотой индуктора.

Поэтому гвоздь греет а латунь нет.

Edited September 1, 2016 by Coyote

[СергейДОК]

Не зря на сковородках специально внизу пишут что они предназначены для индукционной плиты...

[anrip]

А что за блок питания Вы использовали? Обычно комерческие для обжига гильз не меньше киловата. Пробовали уже с 48V/20A источником как данный осциллятор на гильзы смотрит?



Пришла индукционная плата как по ссылке , подключил 24 V . Гвоздь 100 нагревается до красна за 6-8 сек , а гильза не нагревается вообще ( или почти вообще)!!!!!!!!



Латунь не работает с индукцией ? !

[APA3151]

Я запитывал от мощного автомобильного зарядника аккумуляторов- пускача .



Буду искать кто может собрать высокочастотный индукционный нагреватель, как я понял только он будет с латунью работать

[Пирамидон]

Я постоянно себе задаю один вопрос,,зачем отжигать гильзы,,Вывел себе такую отмазу:)для примера 6.5-47,готовим 300гильз и начинаем стрелять,через три цикла уже 900 выстрелов,еще через три 1800(всего уже шесть циклов),всего шесть циклов!по сути, гильза только-только обдулась нормально:)и отжигать ее еще не имеет смысла вообще.А дальше основным моментом является правильная фулсайз матрица,если матрица жмет правильно,про отжиг можно не вспоминать очень долго.Вывод:)если матрица правильная и количество гильз 300шт про отжиг можно и не думать:)

На крайнем ЧМ отстреляли 18 циклов,(6РРС)без отжига и гильзы были еще в идеальном состоянии!Пока не вижу смысла в отжиге:)Возможно ,еще не вышел на нужный уровень понимания:)



Гильзы Lapua .308 (4PH7217). После трёх циклов орешек Redding нексайз выходит со скрипом - стол поднимается.

Отжигать?

Как понять, что гильза задубела? Пуля ВТ садится хорошо, гильза в патронник вульгарного Саважа входит тоже хорошо. Но боюсь, что декаппер с орехом в гильзе останется :-)

Edited September 26, 2016 by Пирамидон

[Vitality]

http://forum.accurateshooter.com/threads/induction-brass-annealer-redux.3908353/

Вот здесь люди уже сделали готовые образцы, может кому поможет.

[Пирамидон]

http://forum.accurateshooter.com/threads/induction-brass-annealer-redux.3908353/

Вот здесь люди уже сделали готовые образцы, может кому поможет.

Вот, замастырил))

[Vitality]

Обнаружил на форуме UKVarmintig такую вот машинку:

Человек живет в Болгарии, как я понял.

Вчера списался с ним. С пересылом в Россию просит за агрегат 300 евро. По-моему вменяемо.
