Станок для пристрелки на основе БР-упора

[Л_Е_В_Ш_А]

Добрый день!



Коллеги, есть один не реализованный пока проект: пристрелочный станок на основе упора для бенчреста.

Возможно это бредовая идея, которая периодически меня посещает, а может она имеет право на жизнь.

Вполне вероятно эта конструкция упростит пристрелку оружия и тестирование собранных патронов.

Поделитесь своими соображениями на этот счет пожалуйста.

Основная концепция такова:

- За основу берем коаксиальный механизм, например от сошек с джойстиком



Ручку джойстика лучше упереть в поверхность стола, чтобы не ставить противовес и уменьшить воздействие колебаний руки при выстреле.

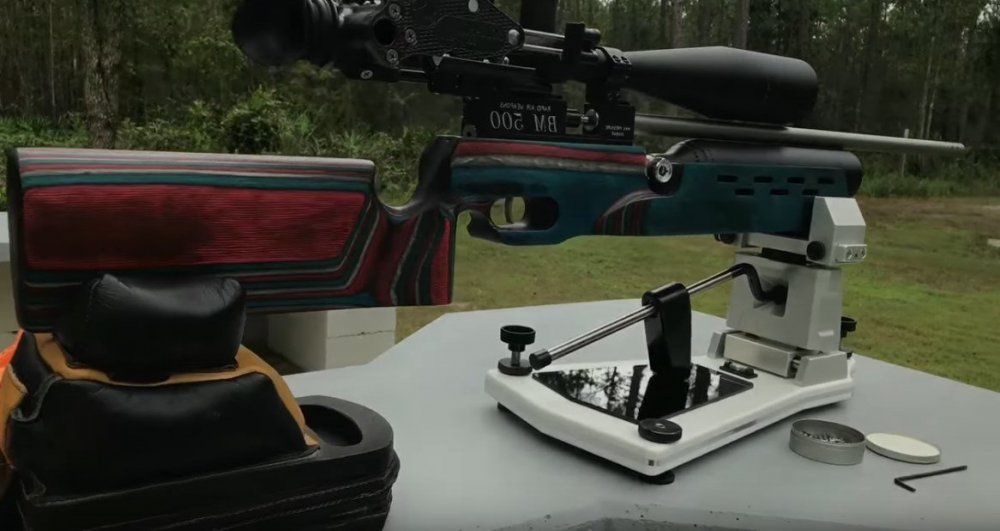

Подобную конструкцию мы видим в финской Ноте:





- Никаких мешков и верхнего прижима не будет. Крепить винтовку предполагается пока за планку вивера либо за шину.

Понятно, что зажим планки вивера будет не жестко закреплен к механизму, а на скользящих направляющих для компенсации отдачи при выстреле.

То есть винт будет зажат за планку, но сможет скользить назад примерно на 15-20 мм.



- Основание можно сделать отдельной плитой, а можно крепить механизм непосредственно к стрелковому столу.

Задний мешок в любом случае будет нужен, но у многих стрелков он в наличии.



- Цена устройства должна быть раза в полтора-два ниже стоимости БР-упора, что на сегодня составит 20-25 тысяч рублей.



Аналогов я пока не вижу, но уверен что смогу реализовать проект если к нему будет интерес.

Да и превратить устройство в обычный упор для бенчреста также возможно, просто докупив к нему новый верхний прижим.

Таким образом мы получим платформу для нескольких задач.













Edited October 17, 2020 by Л_Е_В_Ш_А

[Игорь Владимирович]

1 час назад, Л_Е_В_Ш_А сказал:

Крепить винтовку предполагается пока за планку вивера либо за шину

Для РСР пойдет а для нарезного огнестрела нужен откат.




1 час назад, Л_Е_В_Ш_А сказал:

реализовать проект если к нему будет интерес

Я всегда за новаторские идеи и за инженерные разработки. Делай и реализуй.

[Л_Е_В_Ш_А]

Наверное я не очень понятно написал.

Возможность отката будет, поскольку устройство для огнестрела и задумано.

[Петр Павлов]

После такой «пристрелки», Без Вашего станка, пуля полетит в другом направлении

[ВАГорбатый]

16 часов назад, Л_Е_В_Ш_А сказал:

есть один не реализованный пока проект: пристрелочный станок на основе упора для бенчреста.

А разве в нем есть необходимость? Если только как реализация проекта.

Edited October 18, 2020 by ВАГорбатый

[Л_Е_В_Ш_А]



7 минут назад, ВАГорбатый сказал:

А разве в нем есть необходимость?

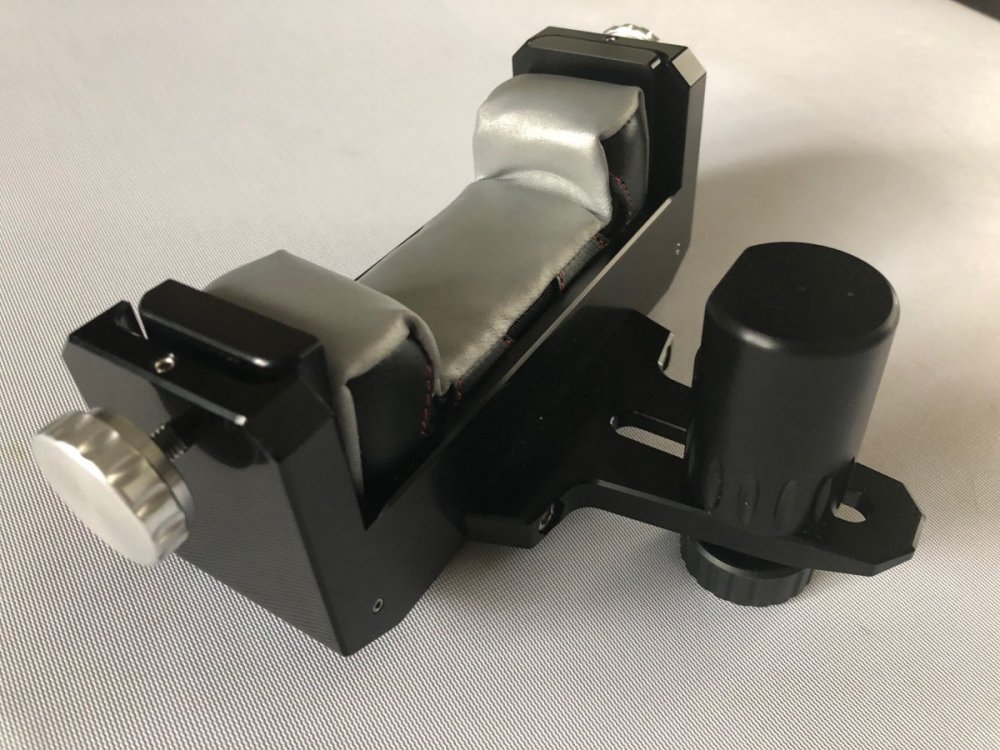

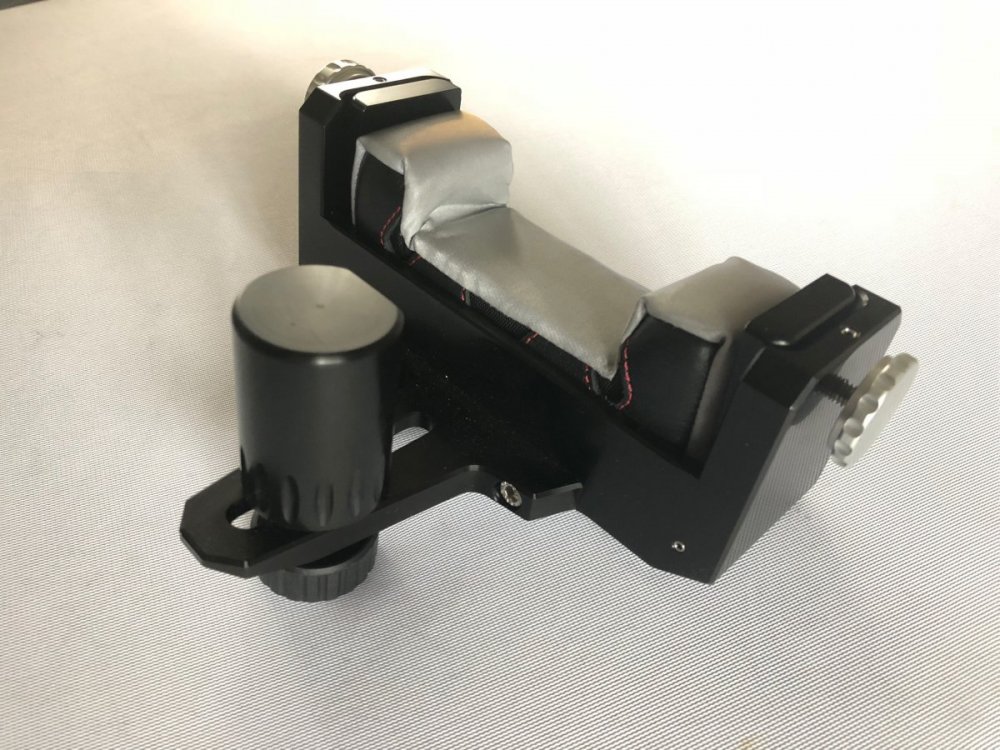

За последние полгода, пока я делал упоры, несколько человек обращалось с подобными запросами.

К сожалению я ничего не смог им предложить.

Основная задача: проверка кучности после релоада а также снизить влияние стрелка при выстреле.

3 часа назад, Петр Павлов сказал:

После такой «пристрелки», Без Вашего станка, пуля полетит в другом направлении

Совершенно верно. На СТП однозначно повлияет, вопрос на сколько?



Идея возможно бредовая, вполне допускаю. Поэтому спасибо Вам за ответы.

Edited October 18, 2020 by Л_Е_В_Ш_А

[Петр Павлов]

Если меняется стп, то это не пристрелка!

[Dionisv7]

В 18.10.2020 в 13:08, Петр Павлов сказал:

Если меняется стп, то это не пристрелка!

Тут смысл в подборе патрона к вашей винтовке. При стрельбе исключить влияние стрелка, тоесть исключить отрывы. По логике со станка не будут отрывы, там будет только видно на сколько кучно летит этот или иной патрон.

[НСК-И]

В 17.10.2020 в 21:26, Л_Е_В_Ш_А сказал:

пристрелочный станок

Сделайте его простым и надежным.

Регулировка по высоте,боковой поджим цевья(как на переднем упоре),передний стопор.Все остальные регулировки можно делать задним мешком.Джойстик точно не нужен.В итоге получается подставка с грубой регулировкой по высоте.Просто и надежно.Подставку сделать массивную,голову а-ля Лензи.

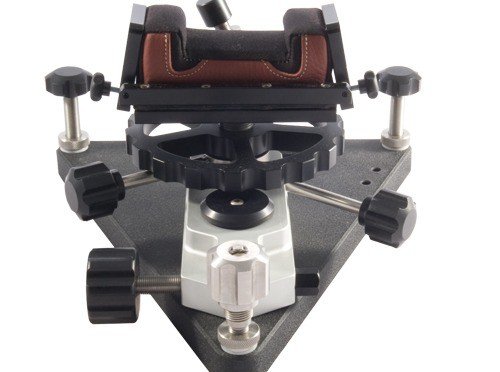

Как на фото ,только максимально упрощенную версию в части регулировок.



Голова упора Лензи





Фото упоров можно посмотреть в этой теме

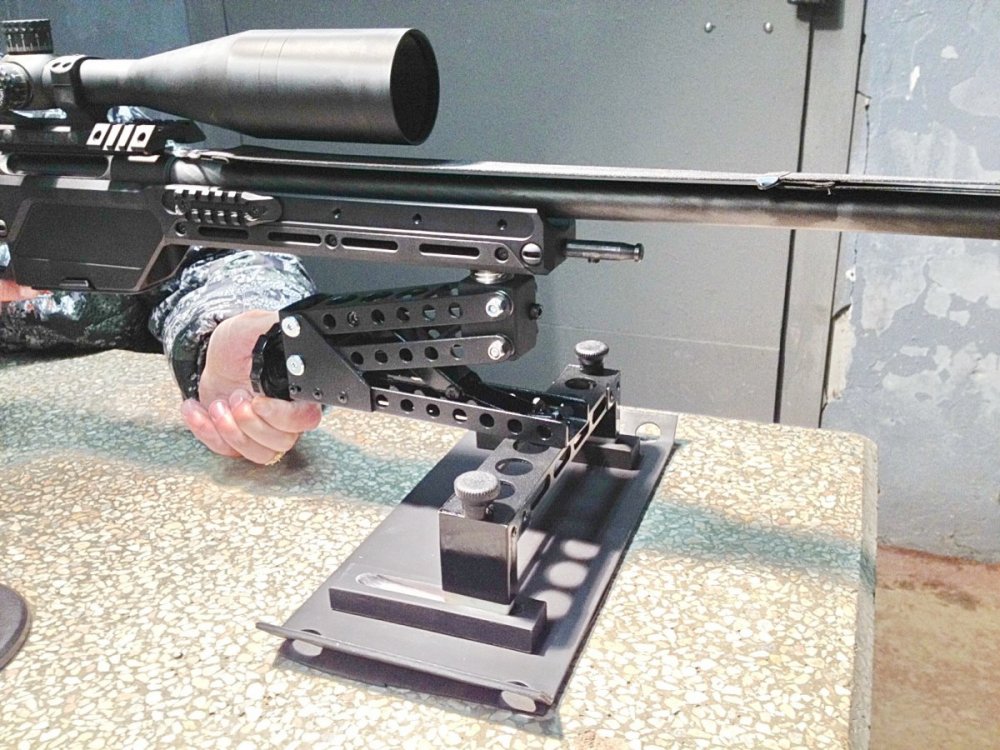

Очень давно ,знакомый пытался скрестить сошки,джойстик и передний упор именно для пристрелки.Оставили эту идею т к есть более простые варианты , более надежные и правильные.

Edited October 20, 2020 by НСК-И

[Петр Павлов]

А на гидравлике джойстик еще не придумали?



[НСК-И]

3 часа назад, Петр Павлов сказал:

А на гидравлике джойстик еще не придумали?

Видел такой( у финского стрелка),еще видел на цепной передаче.Но они ничего не дают,никаких преимуществ в стрельбе.

[Петр Павлов]

47 минут назад, НСК-И сказал:

Видел такой( у финского стрелка),еще видел на цепной передаче.Но они ничего не дают,никаких преимуществ в стрельбе.

Преимущества в стрельбе маловероятно, хотяб на уровне механических было, а вот в цене!!! - очень может быть, особенно если "Кулибин" адаптирует существующие устройство: например гидрокомпенсатор света фар авто. :)

[Л_Е_В_Ш_А]

Всем спасибо за комментарии и пожелания.

Два вопроса:

- нужны ли мешки у верхнего прижима или достаточно зажима на вивер как на сошках?

У большинства винтовок ширина цевья не 3 дюйма или сразу подразумевается наличие (приобретение) адаптера.

- коаксиальный механизм с джойстиком тоже не нужен?

Предполагалось, что джойстик будет 🙂

[Петр Павлов]

Зажимать нельзя

[НСК-И]

Нужно определиться с концепцией данного устройства,что это будет и для каких задач.Если это пристрелочно -настроечный вариант,это одно.Если это соревновательный вариант , это совсем другое.

20 минут назад, Л_Е_В_Ш_А сказал:

У большинства винтовок ширина цевья не 3 дюйма или сразу подразумевается наличие (приобретение) адаптера.

Мешки бывают разные и три  дюйма и два и вообще любые.Посадочное одинаковое,а место для цевья любое,под любое цевье.Можно адаптером обойтись,можно и мешок заменить.

24 минуты назад, Л_Е_В_Ш_А сказал:

коаксиальный механизм с джойстиком тоже не нужен?

Для спорта он нужен,для настроек нет.Для настроек нужна подставка с правильной головой и отсутствием люфтов вообще,простая и надежная подставка.Это удобно и практично во всех отношениях.Но если есть возможность,можно сделать очень правильную подставку и именно под конкретные задачи,под настройку.
