Rem700

Прибор контроля параметров пули, гильзы, патрона.

Recommended Posts

На ваш взгляд сильно на сколько скачит погрешность в сравнении с микротех с мутоййо?

готов стать в очередь на прибор,качество вы хорошое сделаете?сроки изготовления?,деньги готов перевести прамо щас?



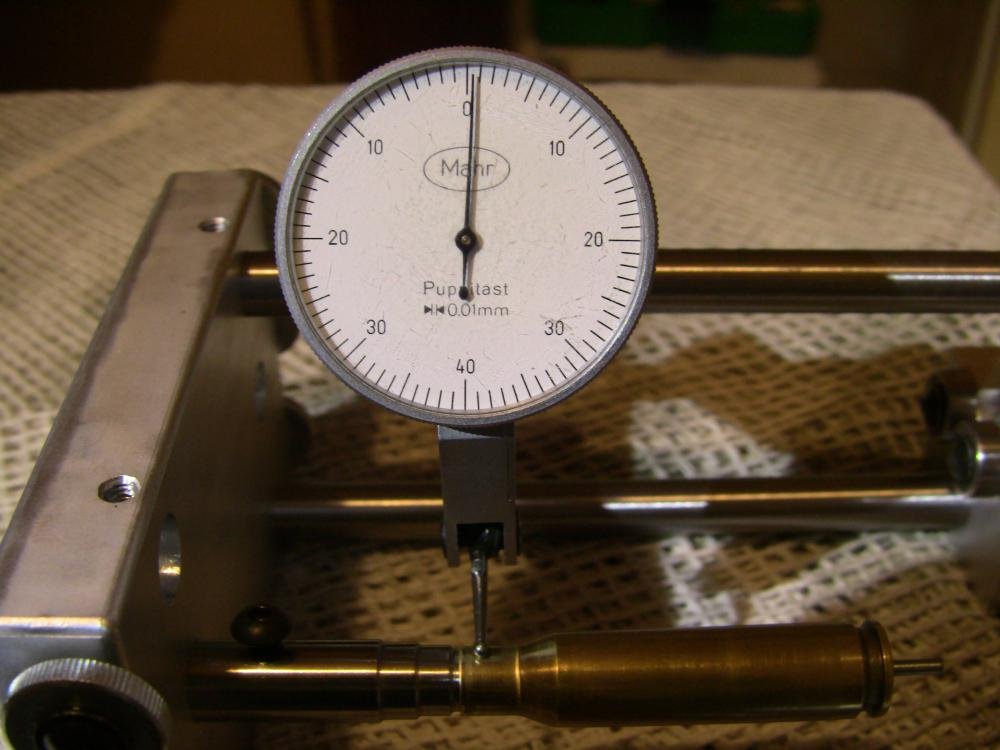

Сравнивал микротех ИРБ клас 0 с немецким MAHR - тот что на на фото и TESA DIAL c точностью 0.002мм., произведены еще в те времена разницы кроме цены нет, на тестовых валах у обоих 1/4 микрона - 0.0025мм.



Митутойо не тестил.



Качество прибора на высоте.



Уменя их два (было три) один на подшипниках второй тестовый ша шариках от подшипников - жесткий, погрешность на подшипниках меньше из за плавности хода механизма.



Срок изготовления 10 дней.

Edited by Rem700

С Уважением Анатолий!

Share this post


Link to post
Share on other sites
Здесь могла бы быть Ваша реклама!

Тоисть прибор получаеся на подшипниках как на западном образце?

Микротех страна производитель?

А что за прибор использует фирма РСБС на подобном приборе?

Share this post


Link to post
Share on other sites
Тоисть прибор получаеся на подшипниках как на западном образце?

Микротех страна производитель?

А что за прибор использует фирма РСБС на подобном приборе?



Именно на подшипниках как Акураси но в конструкции добвлен еще один упрный подшипник, а функционал шире в разы!!!

РЦБС использует индикатор РЦБС ))) - сделан в китае, дискретность 0.001" - 0.03 мм!!!!!!! в трое менее точен по дискретности. Клас точности не известен мне.

Микротех - Украина Харьков, завод КИП создан для производства измерительного инструмента авиационной и танковой промышленности.

Митутойо - Япония, одн из лучших мировых производителей КИП, на уровне Brown & Sharpe TESA, MAHR - коментарии здесь излишни.

Edited by Rem700

С Уважением Анатолий!

Share this post


Link to post
Share on other sites

И сколько мутойо стоит на западе?

В понедельник приеду с охоты напомните мне реквезиты на оплату за прибор.

Share this post


Link to post
Share on other sites

Где то так

http://www.amazon.com/Mitutoyo-513-403T-0001-Horizontal-Indicator/dp/B001OBX0IS

http://www.amazon.com/Mitutoyo-513-403-0001-Horizontal-Indicator/dp/B001C11U5K/ref=pd_sim_sbs_indust_6/178-6579265-2542058

Для наших нужд 0.0001" или 0.00254мм хватит вполне))))

Чверть микрона - это очень даже....

Общая погрешность прибора в тех же параметрах.

Edited by Rem700

С Уважением Анатолий!

Share this post


Link to post
Share on other sites
имхо

по снимкам

нуна две измерительные головки

собираюсь с силами на заказ(несколько шт)

с ув



Можно вполне обойтись и одним индикатором- ирб( индикатор рычажно-зубчатый), но для контроля толщины дульца и стенки гильзы лучше использовать ИЧ-10(индикатрор часого типа) с ходом шпинделя 13мм., или еще лучше ИЧ 25, ИЧ - 50, что позволит использовать прибор как стойку для замеров линейных величин - как компаратор. Усилие возвратной пружины больше, прижим сильней - показания более точные.


С Уважением Анатолий!

Share this post


Link to post
Share on other sites
Можно вполне обойтись и одним индикатором- ирб( индикатор рычажно-зубчатый), но для контроля толщины дульца и стенки гильзы лучше использовать ИЧ-10(индикатрор часого типа) с ходом шпинделя 13мм., или еще лучше ИЧ 25, ИЧ - 50, что позволит использовать прибор как стойку для замеров линейных величин - как компаратор. Усилие возвратной пружины больше, прижим сильней - показания более точные.



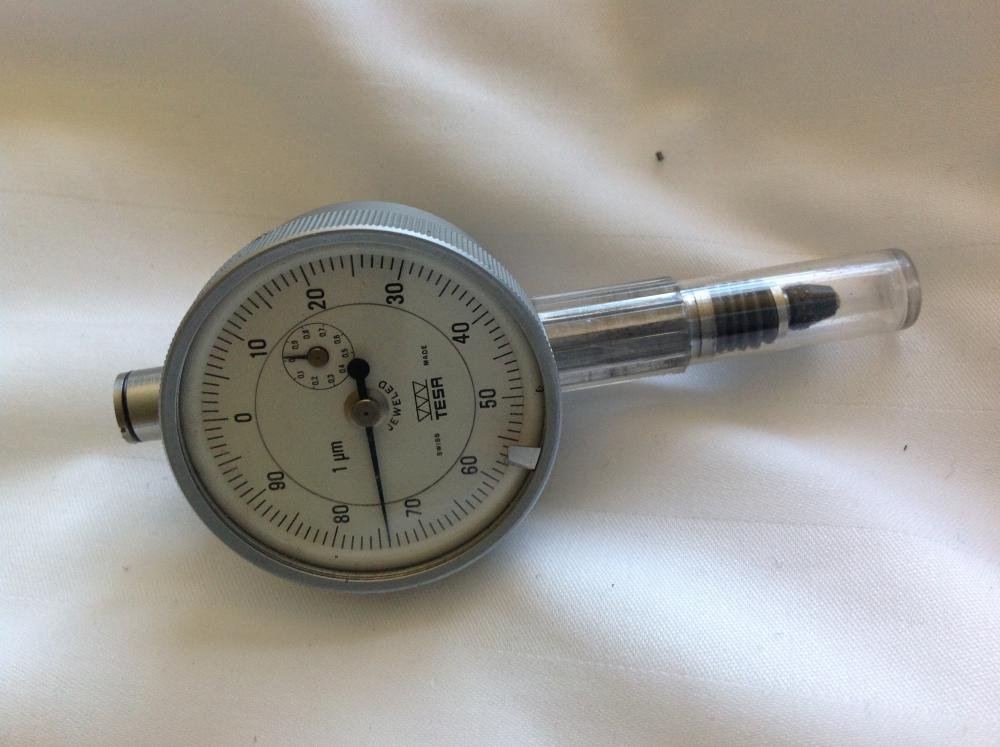

Я использую Швейцарский микронник, у него погрешность полтора микрона по всему диапазону хода шпинделя. В отношении контроля собранного патрона - малопродуктивное занятие. Нужно контролировать то что вылетает, и то откуда вылетает, а если нет возможности то покупать хорошее. Это не мое мнение, мнение Тони Боера, после многочисленных экспериментов, и я к нему присоединился, нужно же попробовать все своими руками;) С уважением Александр.image.jpg

Share this post


Link to post
Share on other sites

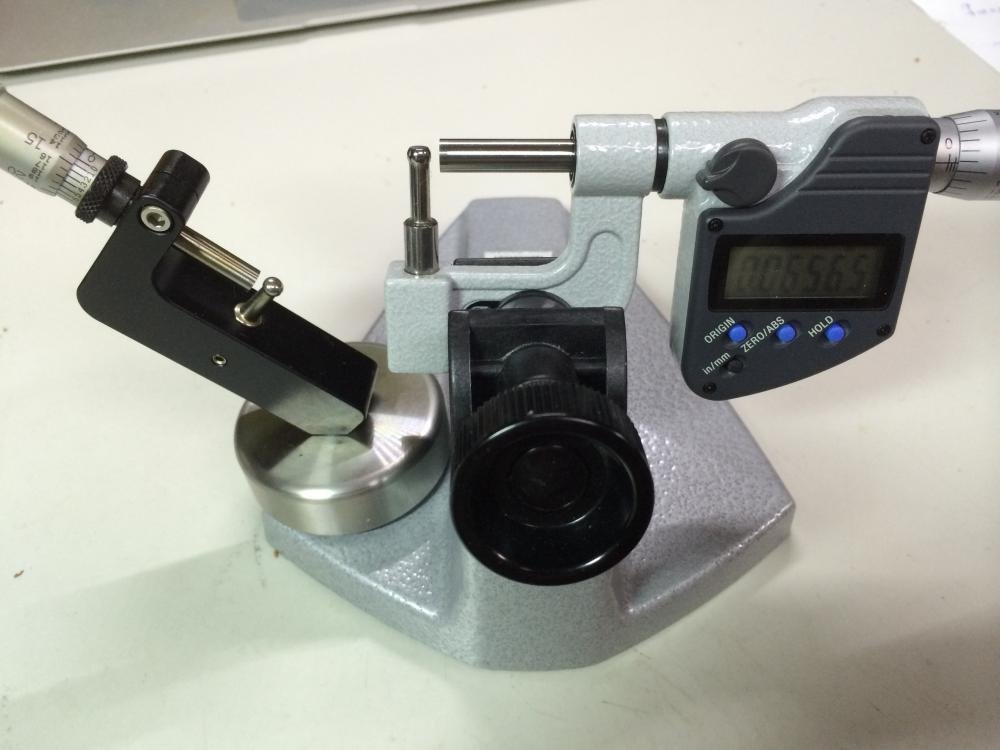

И еще, пост номер 11. Там представлено фото измерителя толщины шейки. В частности приборчик на каменном основании, это мое изделие. Это ошибочная конструкция, я уже от нее отказался. Это не правильный путь.

Share this post


Link to post
Share on other sites

Отличие состоит в креплении. Самый дорогой содержит штатив. Он очень удобен, можно делать любые измерения. Там еще видно два как бы винта, на самом деле это крепеж типа "ласточкин хвост"

Share this post


Link to post
Share on other sites
Я использую Швейцарский микронник, у него погрешность полтора микрона по всему диапазону хода шпинделя. В отношении контроля собранного патрона - малопродуктивное занятие. Нужно контролировать то что вылетает, и то откуда вылетает, а если нет возможности то покупать хорошее. Это не мое мнение, мнение Тони Боера, после многочисленных экспериментов, и я к нему присоединился, нужно же попробовать все своими руками;) С уважением Александр.[ATTACH=CONFIG]3175[/ATTACH]



По поводу погрешности приборов-они присутствуют всегда! При класе точности 0 скажем ИЧ 10 общая погрешность 0.015мм, на 10мм рабочего хода шпинделя. Рабочий ход при промере скажем неточенного дульца гильзы составит 1мм, погрешность прибора составит 0.0015мм, а это 0.00006" думаю здесь точности прибора хватит вполне.

Промерять нужно и то что вылетает и патрон-ровность посадки пули в целом. Скажем имеем биение пули 0.01мм, биение дульца снаружи и внутри 0.005 мм. Сумарное биение должно составить 0.015мм по носику или 0.0006", что очень неплохо. Но не у всех так работает железо, как быть тогда дальше? Лично я проверяю каждый собраный патрон.

Покупать лучшее - это правильно, но возможность не всегда такая есть, я о кастом матрицах, кастом патронниках, стволах бертлейн, затворных группах панда ....



С Уважением Анатолий.

Edited by Rem700

С Уважением Анатолий!

Share this post


Link to post
Share on other sites
И еще, пост номер 11. Там представлено фото измерителя толщины шейки. В частности приборчик на каменном основании, это мое изделие. Это ошибочная конструкция, я уже от нее отказался. Это не правильный путь.



В чем конкретно проявилась проблема у Вашего прибора?

Edited by Rem700

С Уважением Анатолий!

Share this post


Link to post
Share on other sites

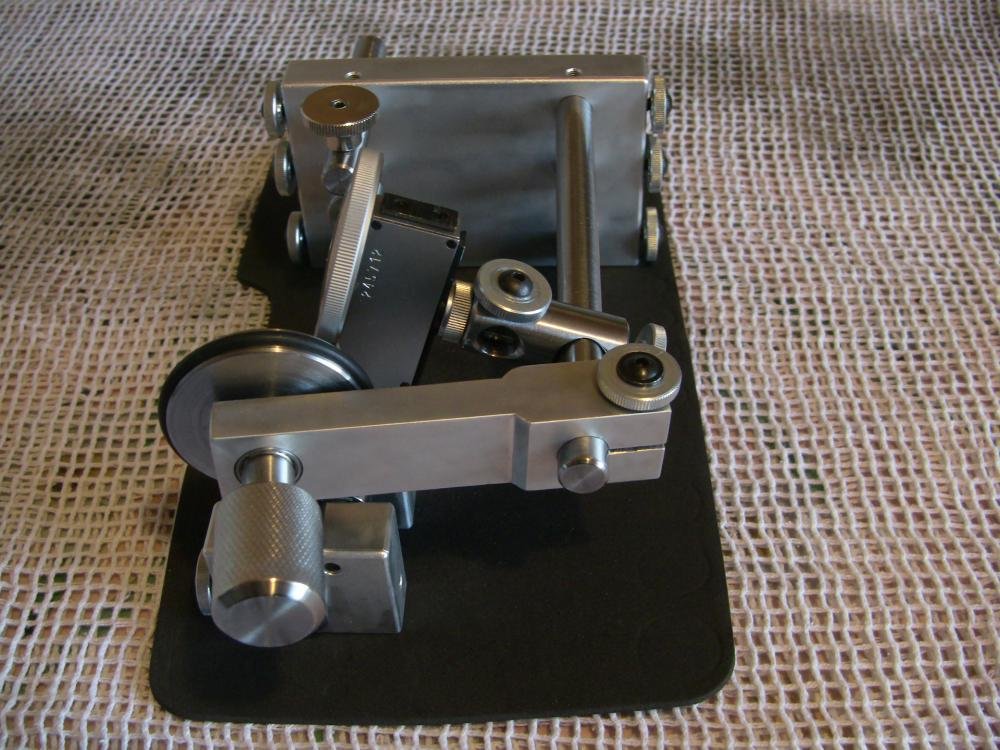

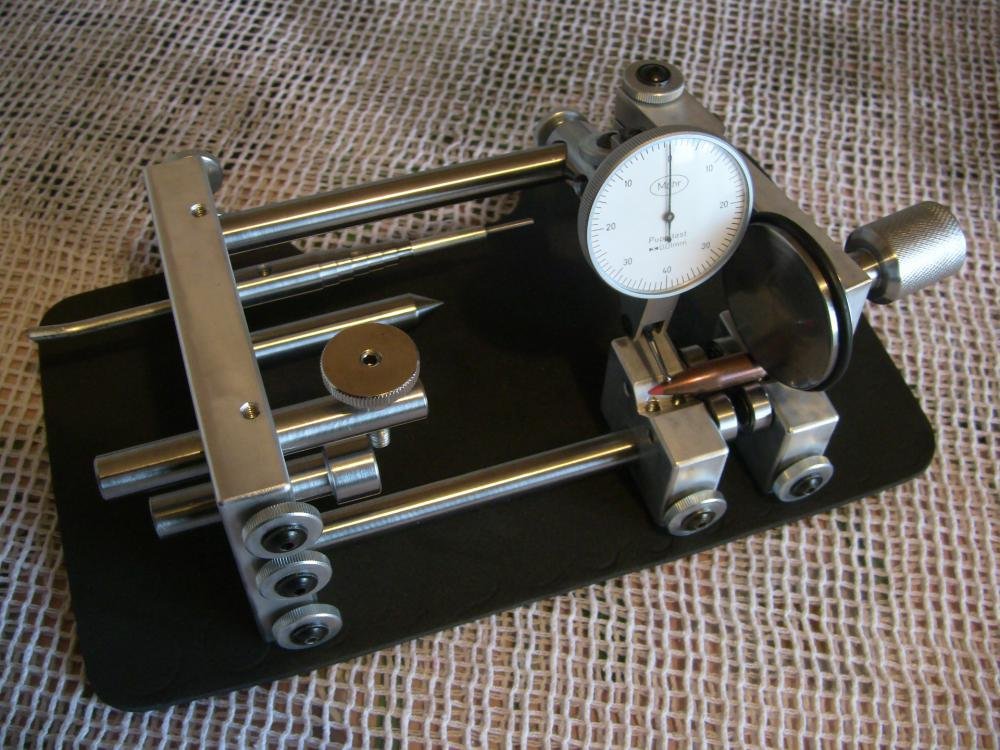

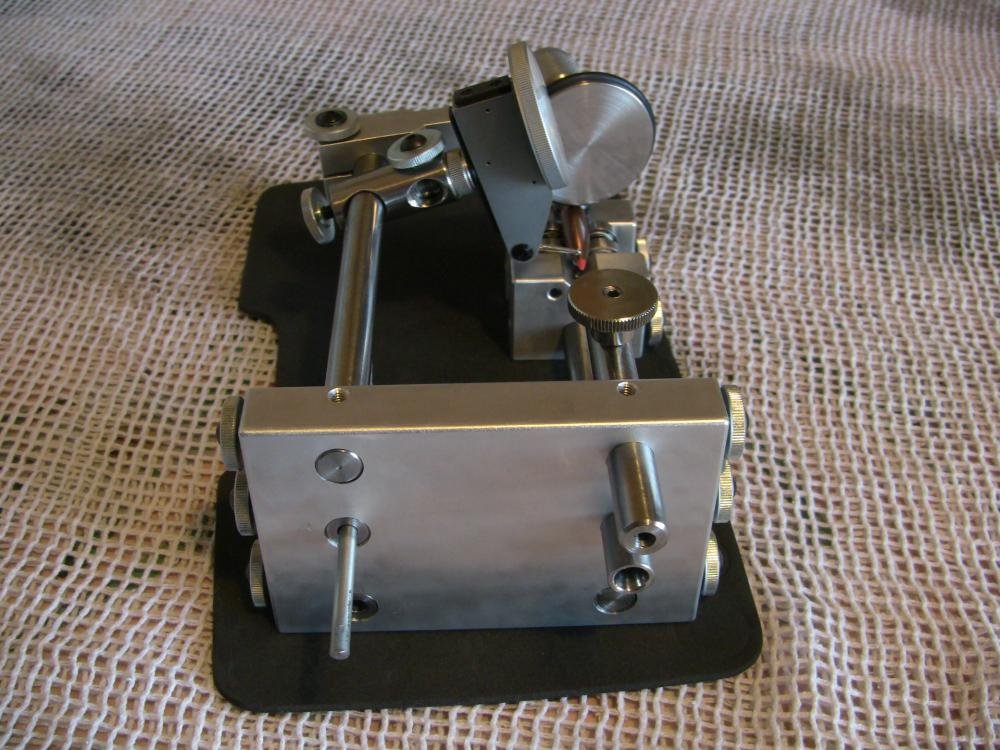

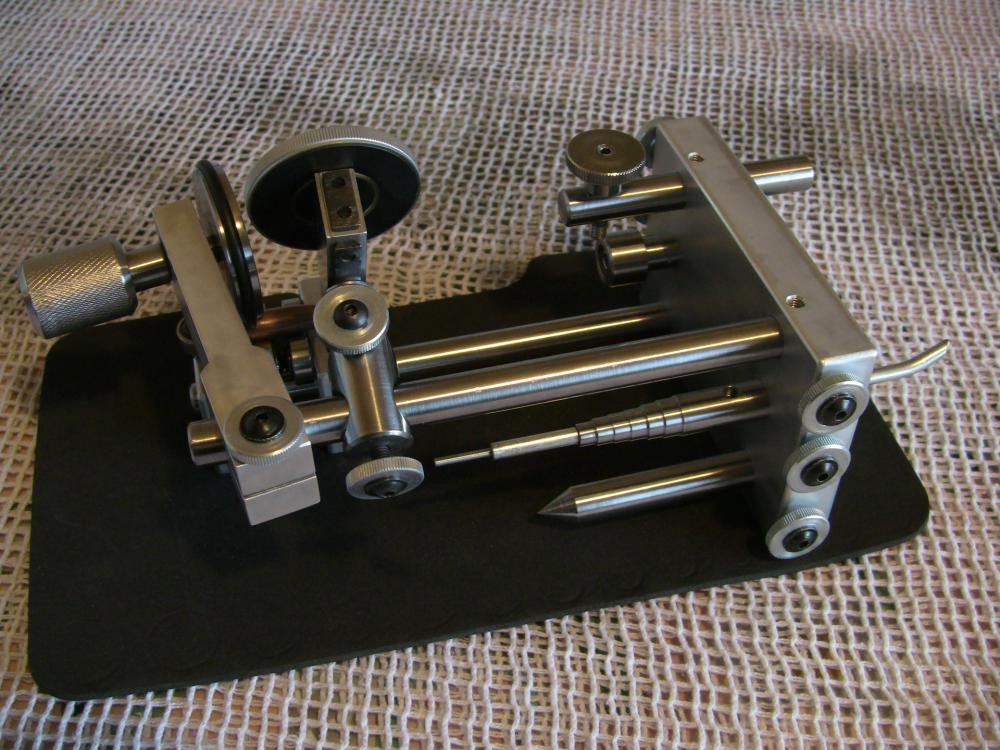

Готовый вариант!



Прибор разработан для:



1. Контоль радиального биения пули, гильзы, патрона.

2. Правка патрона-приведение к нормативу по биению.

3. Контроль толщины стенки дульца.

4. Контроль толщины стенки гильзы.

5. Контроль кривизны затворной группы.

6. Измерительной стойки для измерения линейных размеров.

7. Использование в качестве стойки под компаратор.



Прибор изготовлен под съемный присоединительный кронштейн 8H - тип ласточкин хвост, с возможностью регулировки. Для головок ИРБ и ИЧ.



Общая погрешность прибора не более 0.002мм. или 0.00008".



Размеры в собраном виде - Д160, Ш120, В70.



Вес без индикаторов - 1 кг.



Возможность равнозначной работы правой или левой рукой.



Модульност-разборность прибора, для транспортировки и использования в полевых условиях.



Параметры индикаторной головки тип ИРБ (индикатор рычажно-зубчатый).



диаметр циферблата 28 - 39 мм.

длина измерительной иглы от 14.7 - 20.9 мм.

диапазон измерений 0.6-1.5 мм.

цена одного деления шкалы не более 0.02 мм.

клас точности 0 - 1.

диаметр крепежного стержня 8мм., тип ласточкин хвост.



Параметры индикаторной головки ИЧ (индикатор часового типа).



диаметр циферблата 28 - 55 мм.

диапазон измерений - рабочий ход шпинделя от 10 мм.

цена одного деления шкалы не более 0.02 мм.

клас точности 0 - 1.

диаметр крепежной гильзы 8мм.















Шлифованный алюминий, сталь, нержавейка.



Крепежные баришки другие-с возможностью поджатия ключом.

Так же под ключ винт правки-кримпованные не так просто гнуть.





Добавил направляющую для возможности правки толстоносых патронов-SP и иже сними.






Изменил пару узлов для большей плавности хода.

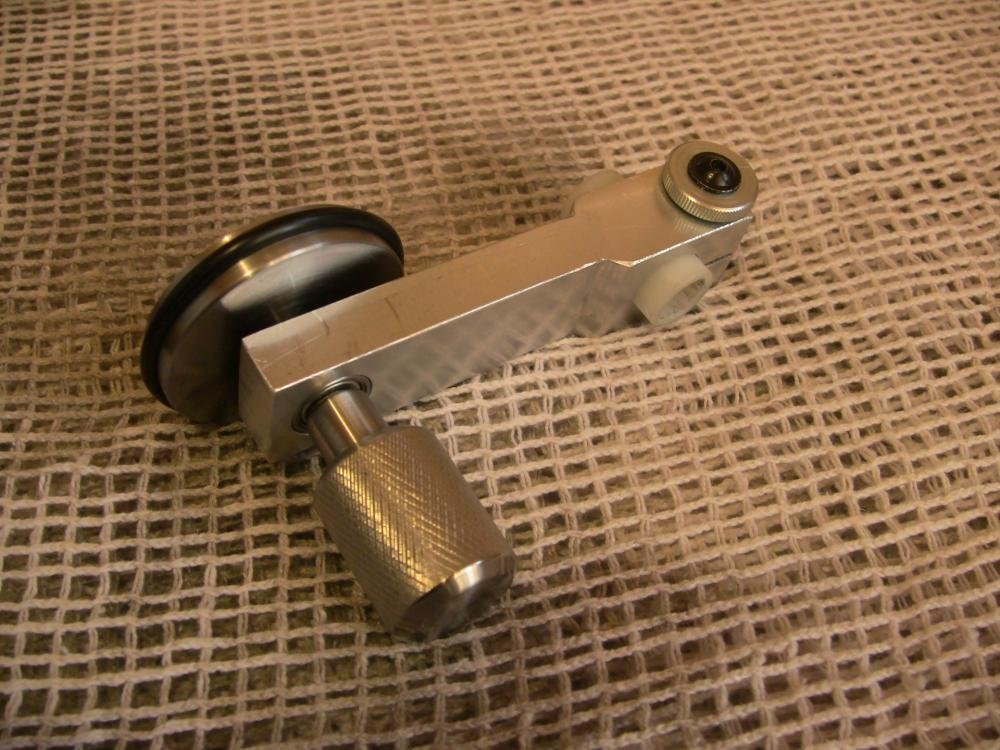

Ролик вращения, введены два подшипника на ось ролика, фторопластовая втулка на держатель ролика, да и сам держатель совсем другой.

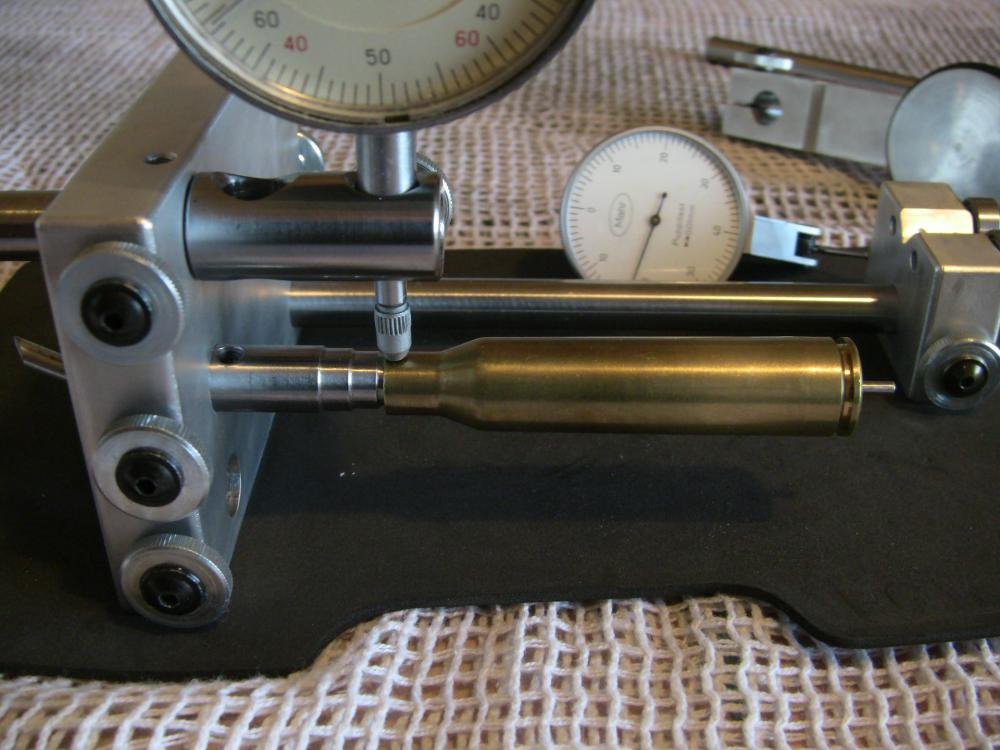

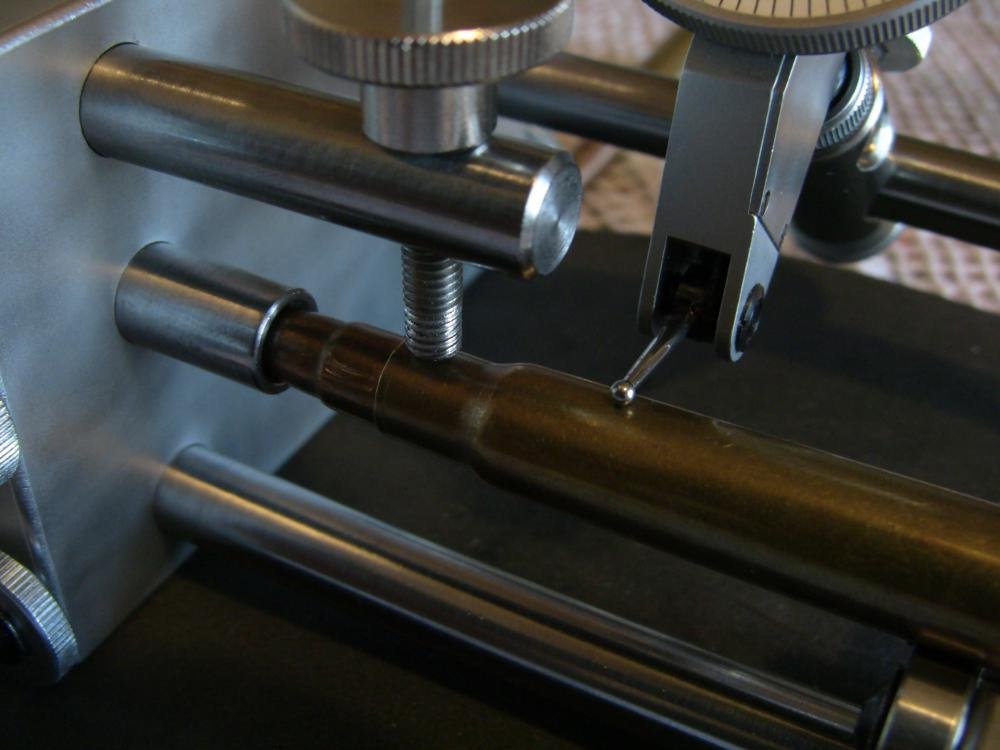

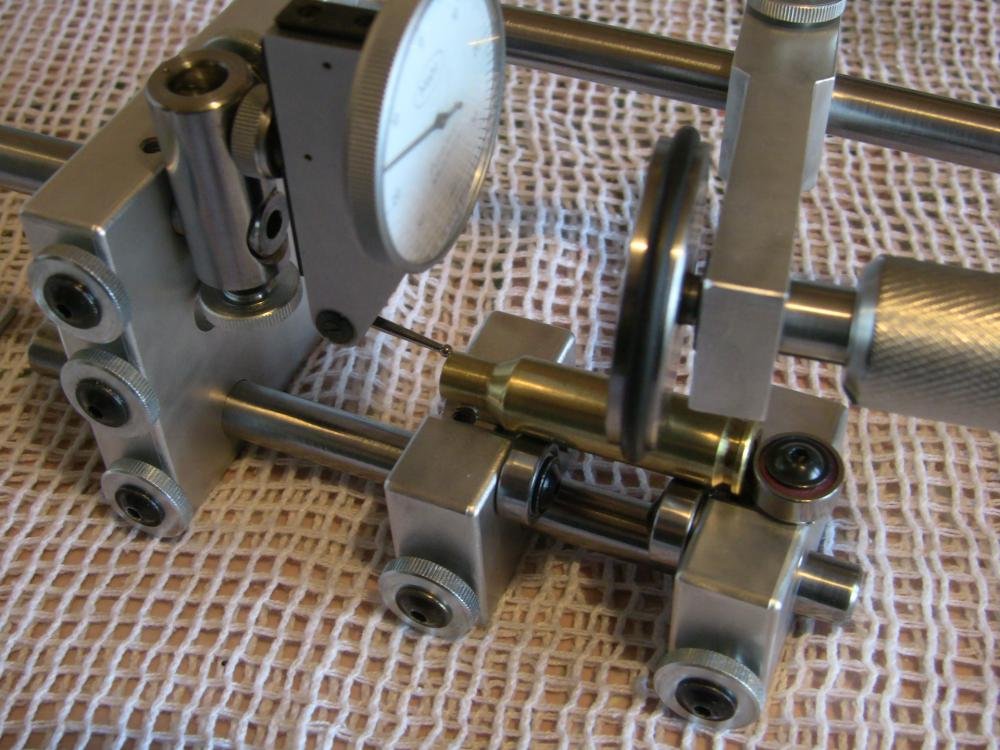

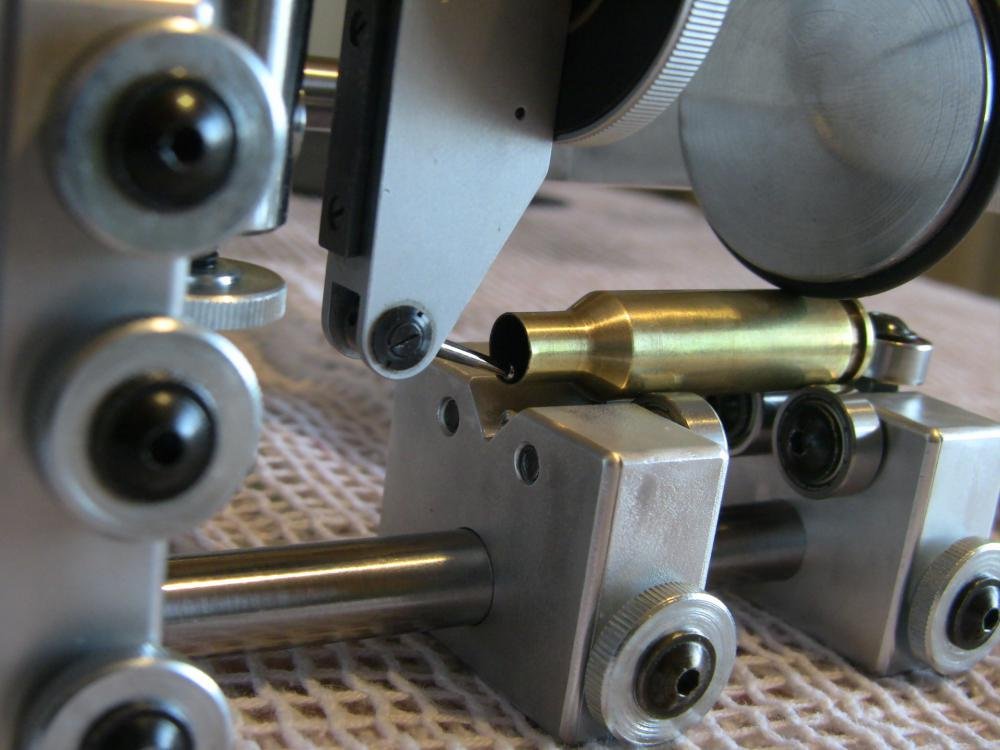

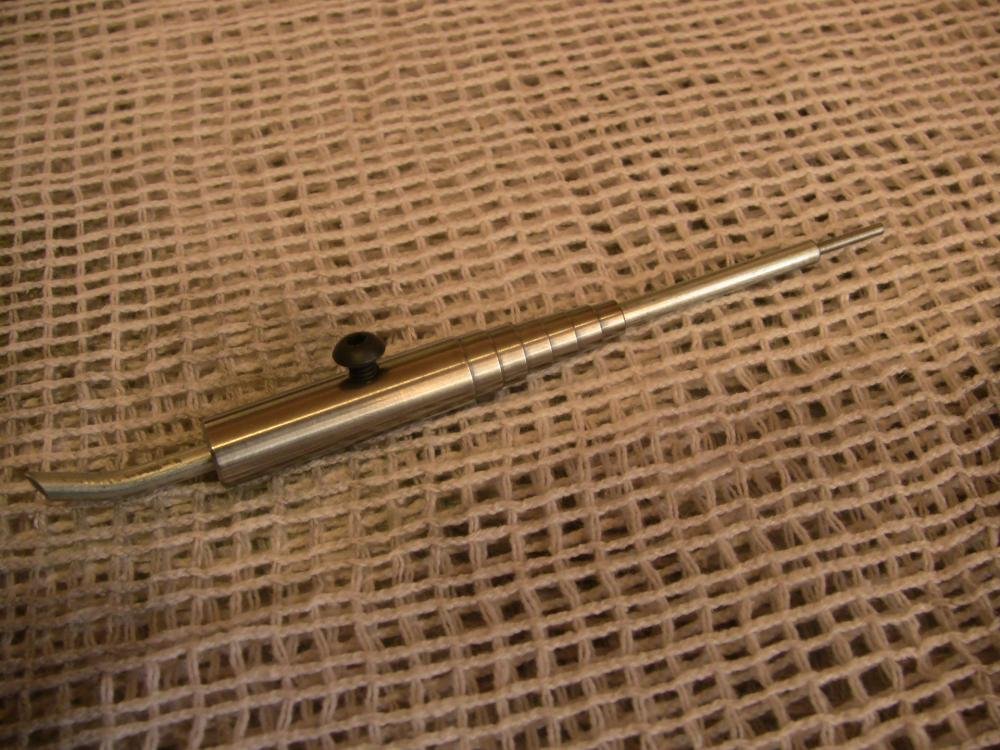

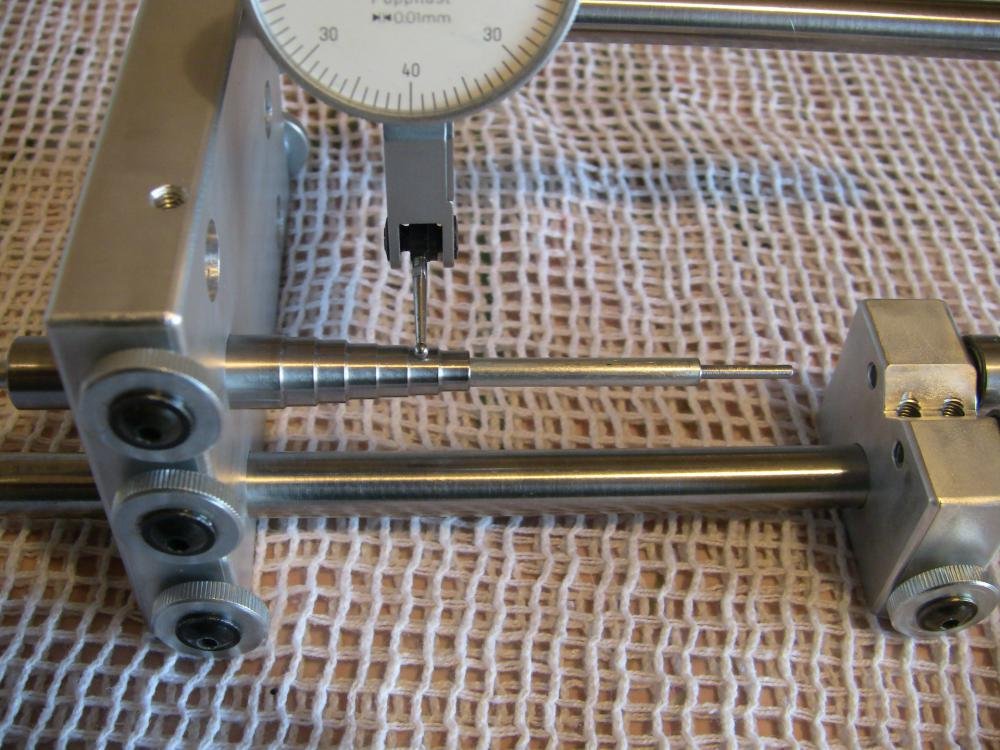

Узел контороля толщины дульца.












На моей точеной гильзе разностенность полмикрона 0.005мм.

Все работает)))









Дабавил возможность контроля в двух плоскостях.







Edited by Rem700

С Уважением Анатолий!

Share this post


Link to post
Share on other sites

Rem700, не совсем понял. Биение на видеоролике меряется на верхней части гильзы (ниже плечиков), а выравнивается усилием на дульце. Где связь с биением пули? Или тут равняется именно патрон в целом? Объясните пожалуйста.


Все написаное выше - ИМХО. С уважением - Сергей.

Share this post


Link to post
Share on other sites
Rem700, не совсем понял. Биение на видеоролике меряется на верхней части гильзы (ниже плечиков), а выравнивается усилием на дульце. Где связь с биением пули? Или тут равняется именно патрон в целом? Объясните пожалуйста.



Ровняется патрон в целом.

Так как при отсутствии скажем биения на дульце гильзы и на пуле, после посадки получаем определенное беиние на пуле относительно тела гильзы-кривая посадка. Вот эту проблему и устраняем, путем правки.

Точка замера ниже плечей - средина патрона показыват наибольшую величину биения. А править можем только в месте сопряжения двух частей - дульце.


С Уважением Анатолий!

Share this post


Link to post
Share on other sites

Хочу отметить что при биении патрона в 0.02мм по средине в .308 и пуле лапуа скенар, биение на носике пули составит 0.04 мм или 0.002" - почти норматив для данного калибра.

Добиться биеня в .0008" правкой не сложно, если пуля и гильза ровные но посадка храмает.

Edited by Rem700

С Уважением Анатолий!

Share this post


Link to post
Share on other sites

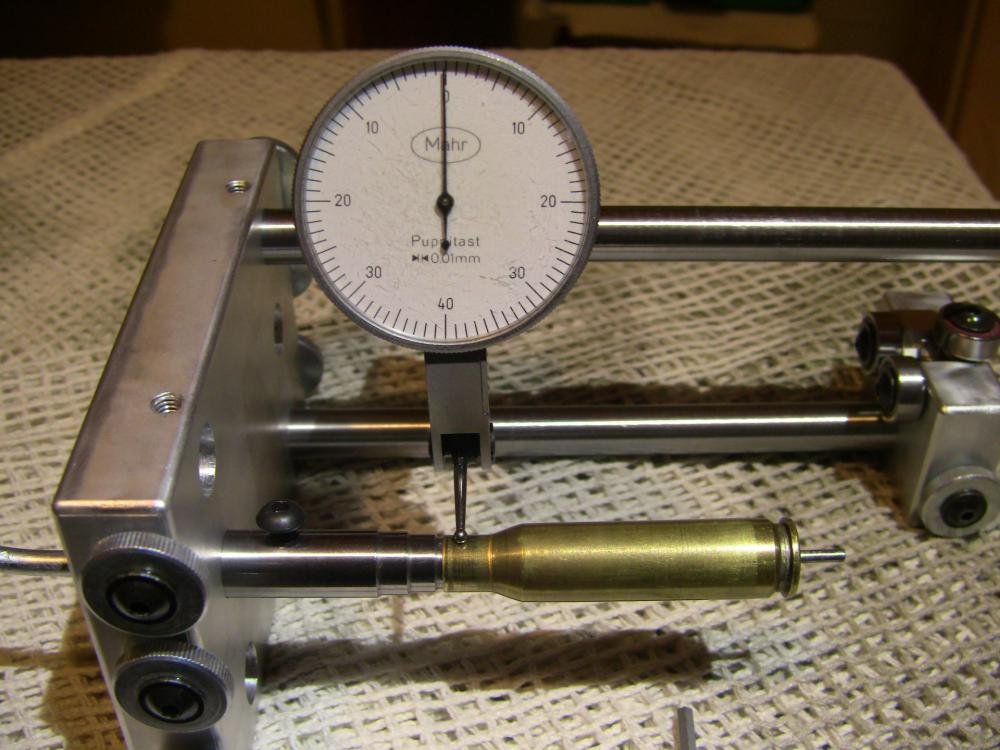

правка патрона





Контроль толщины дульца




С Уважением Анатолий!

Share this post


Link to post
Share on other sites
правка патрона





Контроль толщины дульца





Анатолий, ссылка не работает.

Share this post


Link to post
Share on other sites

Приобрел данный прибор,вещь очень хорошая и удобная,на все случаи контроля боеприпаса.

Производителю благодарность,качество на высоте.

Share this post


Link to post
Share on other sites

Друзья, позвольте выразить благодарность Анатолию, автору прибора.

Только что получил его на почте. Сижу изучаю... Кайфую.

Чертовски компактная вещь, пригодная для кочевой жизни в составе чемодана релодера.

В то же время, нареканий по качеству нет, как и по точности измерений.

Единственное, замер толщины дульца, наверное лучше производить не на цилиндре, а на шаре, ну или бублике-называйте как хотите.

Но, я чертовски доволен. Автору еще раз спасибо.

Share this post


Link to post
Share on other sites
замер толщины дульца, наверное лучше производить не на цилиндре, а на шаре

И, конечно, измерять надо не индикатором, а микрометром.



Измерение толщины стенок дульца на цилиндре это самообман.

Share this post


Link to post
Share on other sites

А в чем по вашему разница между индикатором и микрометром? Я без подколок, правда интересно.

Share this post


Link to post
Share on other sites
А в чем по вашему разница между индикатором и микрометром? Я без подколок, правда интересно.

Если Вы имеете ввиду разницу в случае с измерением толщины стенки шейки гильзы, то разница лишь в том, что индикатором замерить реальную толщину стенки невозможно. Корректно толщину стенки любой трубы можно замерить только микрометром, у которого контактными поверхностями являются шарик и плоскость.






Что бы объяснить доходчиво нужно делать рисунки, но неохота. Поверьте на слово, что индикатор измерит не толщину стенки, а сферического коня в вакууме.:)

А если говорить конкретно о индикаторе с круговым движением ножки, то он вообще не умеет измерять прямолинейные размеры.:)

Индикаторами надо пользоваться для измерения биения, а не для замера толшины стенки.

Edited by ВДЧ

Share this post


Link to post
Share on other sites
