Rem700

Прибор контроля параметров пули, гильзы, патрона.

Recommended Posts

Покажите как вы меряли толщину дульца на мультитуле?

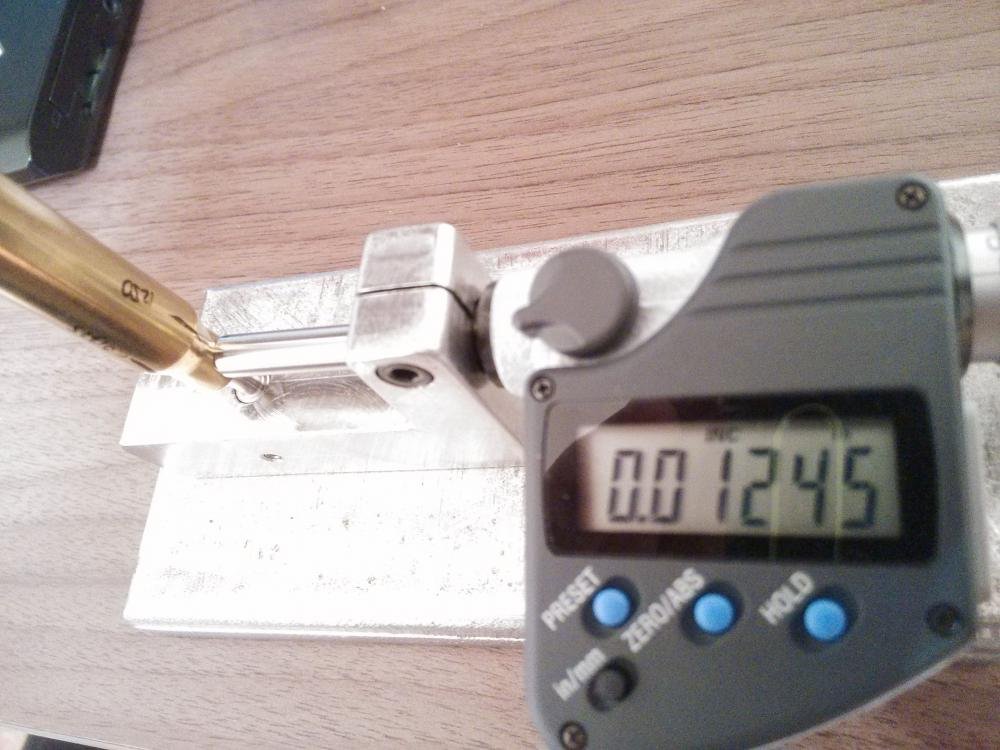

взял колхозный микрометр и промерил гильзу в 4х точках

одна из них 0.01245" или же 0.316мм

[ATTACH=CONFIG]4171[/ATTACH]

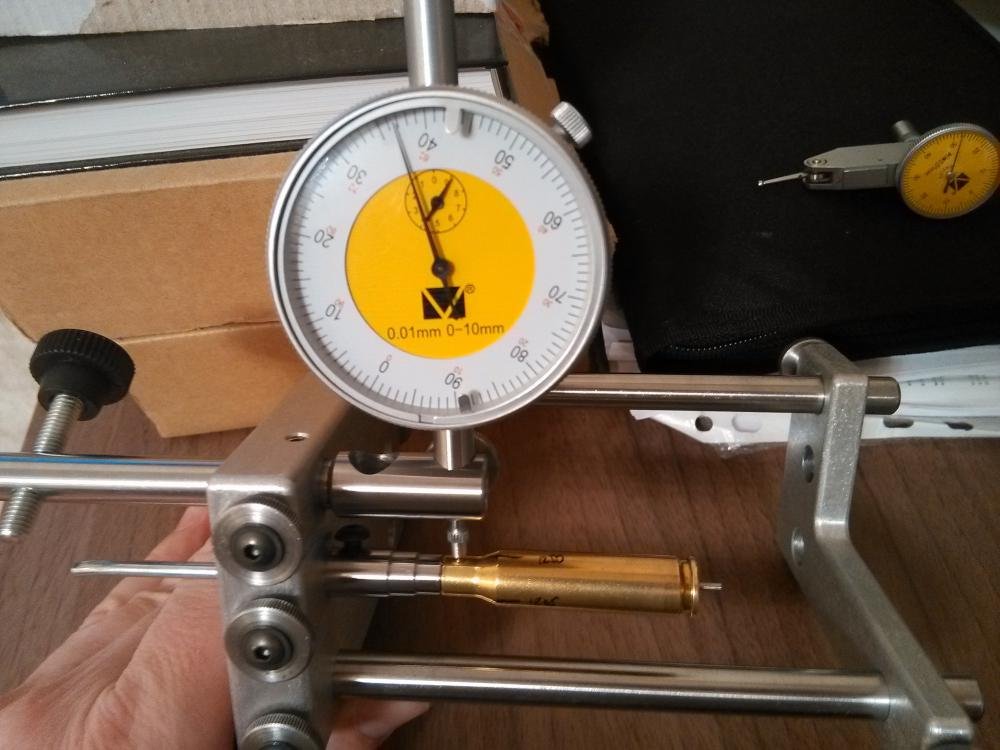

потом настроил мультитул на 0 и накуканил той же стороной (1245) гильзу на него :)

считал значение показометра 36.5


Share this post


Link to post
Здесь могла бы быть Ваша реклама!

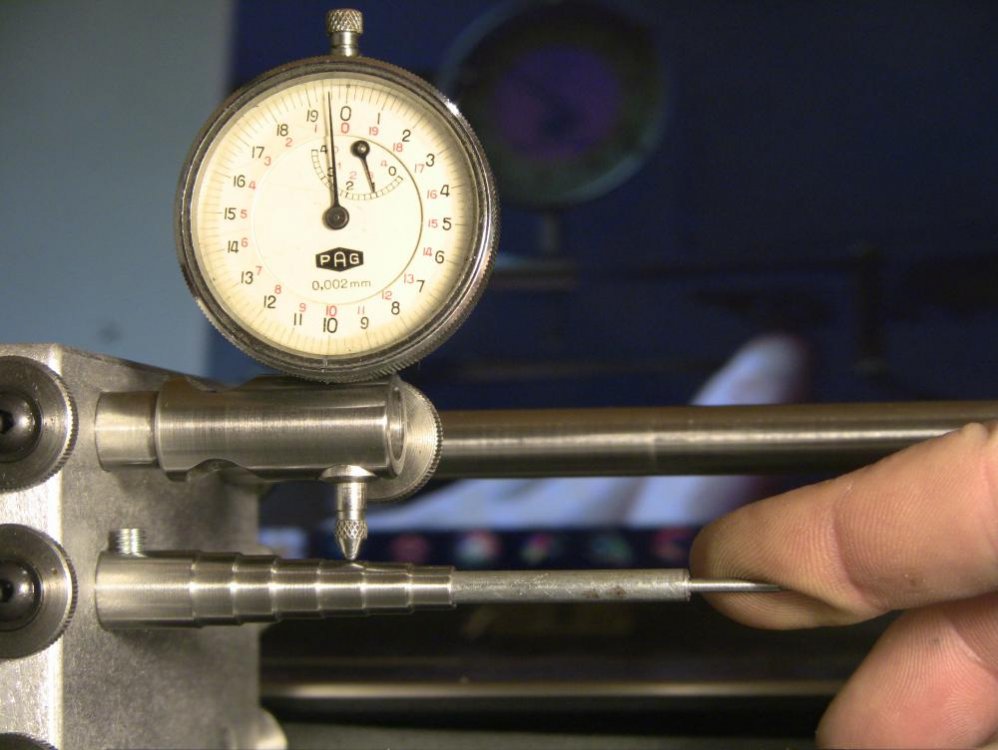

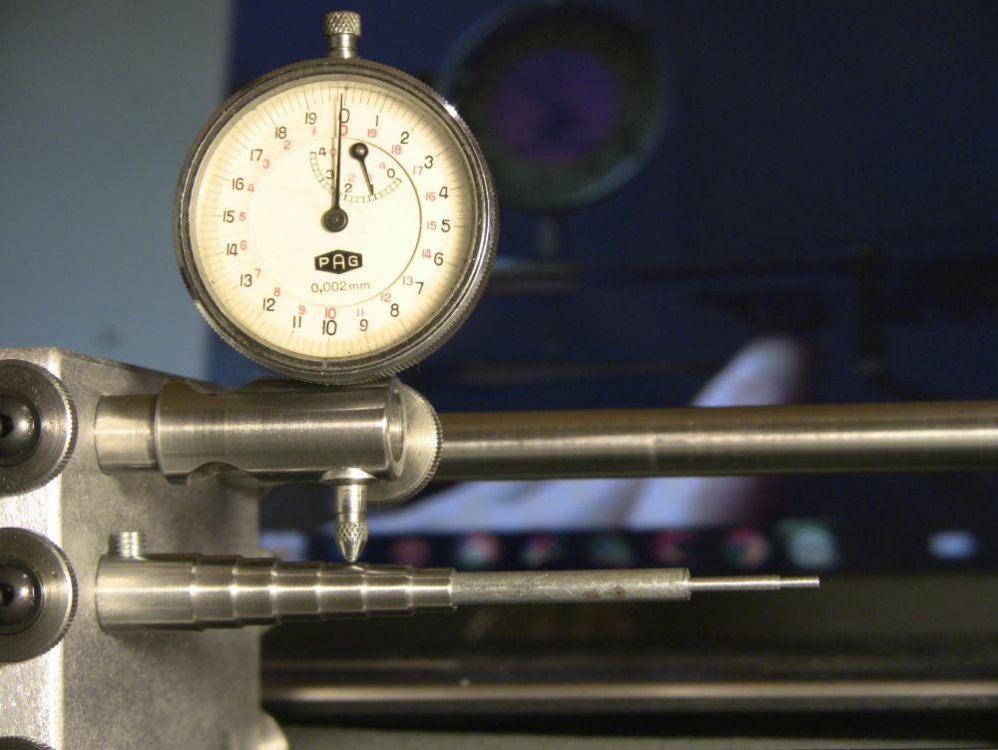

Еще раз провел тест на люфт штока!!!

Обнулил прибор-индикатор с точностью 0.002 мм. - 2 микрона.






А вот прижатие пальцем на направляющей






Показания ушли на 0.004мм. или 4 микрона или 0.0002"

Усилие прижатия видно на фото около 3 кг., игла вошла в палец.



Не думаю что при измерении толщины дульца стоит прилагать такие усилия.



С Уважением Анатолий.


С Уважением Анатолий!

Share this post


Link to post

Алексей если у Вас все же есть сомнения по поводу штока я его проверю и если в нем есть проблемы, заменю на другой.



С Уважением Анатолий.


С Уважением Анатолий!

Share this post


Link to post

Мне кажется проблема не в штоке, а в самой направляющей. сейчас сделаю видео и выложу.

причем давлю я не 3кг, давление излома спички я думаю может чуть больше.



в этом тесте все что можно было закрутить закрутил со всей дури

:)

стало лучше +- 1 деление показометра



причем ноль можно выставить надавливанием на шток

:)



http://yadi.sk/d/AdhQJR3WGYdCB

но выйти на 32 попугая в тесте не удалось. показывает 35 (0.01380")





ЗЫ.

краткое резюме:



Прибор разработан для:



1. Контоль радиального биения

a) пули - для "короткого" 167 сценара работает. разобрался. :)

b) гильзы - для 308 рабтает

c) патрона - для 308 работает

2. Правка патрона-приведение к нормативу по биению - для 308 работает

3. Контроль толщины стенки дульца - не работает.

4. Контроль толщины стенки гильзы - не понял как собрать такую конфигурацию :)

5. Контроль кривизны затворной группы - работает. при установке нужно обратить внимание на не симметричность крайних отверстий относительно центральных. для 308 взять широкую пару.

6. Измерительной стойки для измерения линейных размеров - нет запчастей, тк не требуется для меня

7. Использование в качестве стойки под компаратор - не тестировал.

Edited by dark1st

Share this post


Link to post

У меня такая же проблема с этим штоком и измерениями,рукожопым никогда не был:)

Чтобы шток перестал двигаться надо сильнее подтянуть стопорный винт,но при этом наедается резьба:(

Может Вам увеличить диаметр,фиксирующего винта?


С Уважением,Алексей.

Share this post


Link to post

Во во,этого прикола я не понял

С показаниями на измерительной голове непонятки


С Уважением,Алексей.

Share this post


Link to post

Для того чтоб так утвердительно резюмировать, нужно как минимум разобраться в устройстве, правильно его собрать и настроить!

Ну и собственно понимать что где, как и зачем промерять.;)

Фото и видео по прибору предостаточно для сборки и настройки, да собственно и тестов прибора.



С Уважением Анатолий.

Edited by Rem700

С Уважением Анатолий!

Share this post


Link to post
Для того чтоб так утвердительно резюмировать, нужно как минимум разобраться в устройстве, правильно его собрать и настроить!

Ну и собственно понимать что где, как и зачем промерять.;)

Фото и видео по прибору предостаточно для сборки и настройки, да собственно и тестов прибора.



измерил толщину дульца штангенциркулем: 0.33 - 0.34мм значений 0.36 получить не смог. какой можно сделать вывод?

:)

готов выслать гильзу для тестов :)



пункт 4 я пока не тестил.

пункт 5 работает.



Те для меня и моих кривых рук пункт 3 не работает, что и отражено в посте.

сейчас буду изучать фотки и пробовать померить короткую пулю.

(upd. c пулей разобрался. работает)

Edited by dark1st

Share this post


Link to post
измерил толщину дульца штангенциркулем: 0.33 - 0.34мм значений 0.36 получить не смог. какой можно сделать вывод?

:)

готов выслать гильзу для тестов :)



пункт 4 я пока не тестил.

пункт 5 записан с ваших слов, после того, как моя 308 не установилась для теста согласно фотке :)



Те для меня и моих кривых рук пункт 3, 5 не работают, что и отражено в посте.

сейчас буду изучать фотки и пробовать померить короткую пулю.



Алексей приветствую!

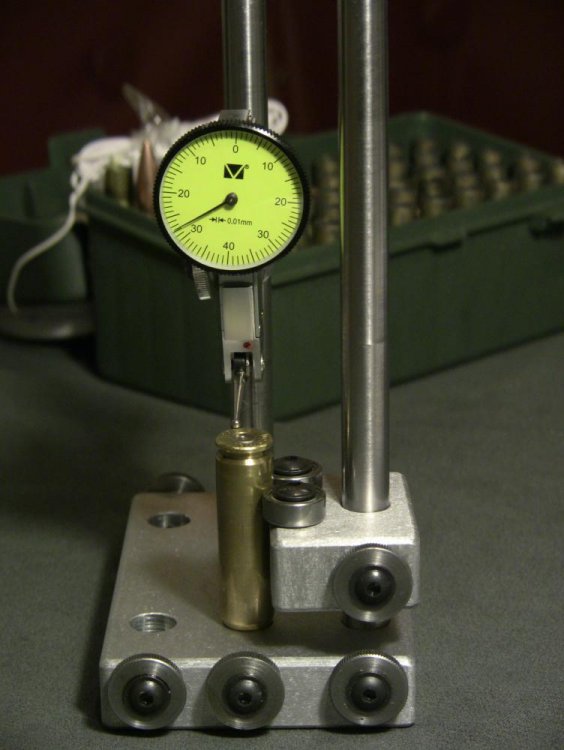

по п.5. Контроль кривизны зеркала затвора

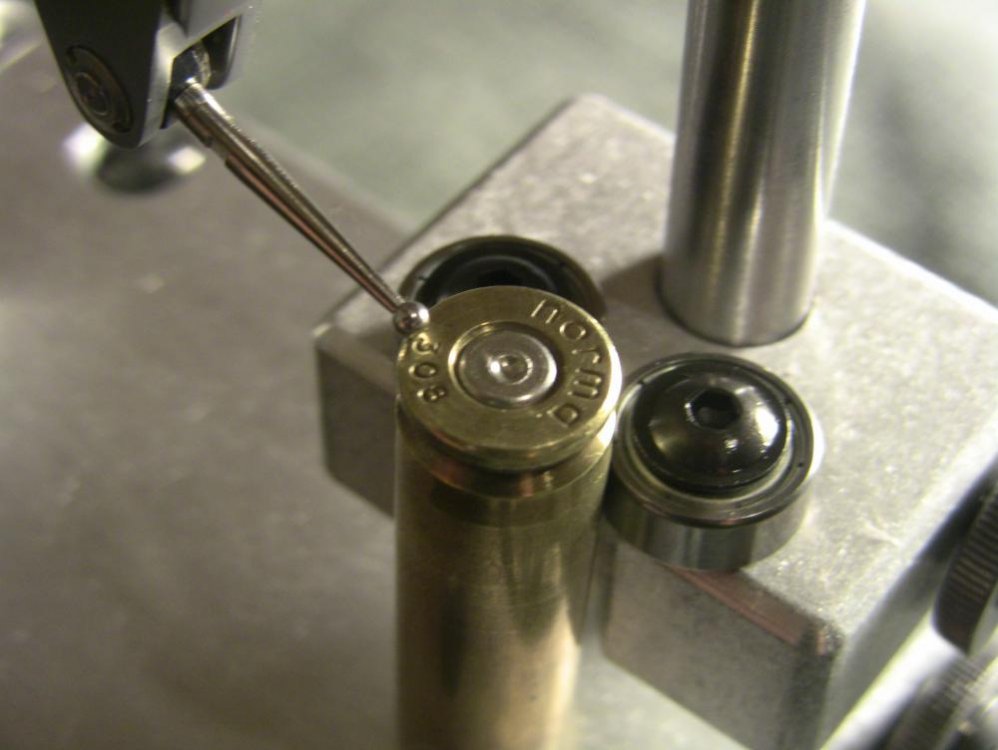

Вот установленная гильза .308 и место промера

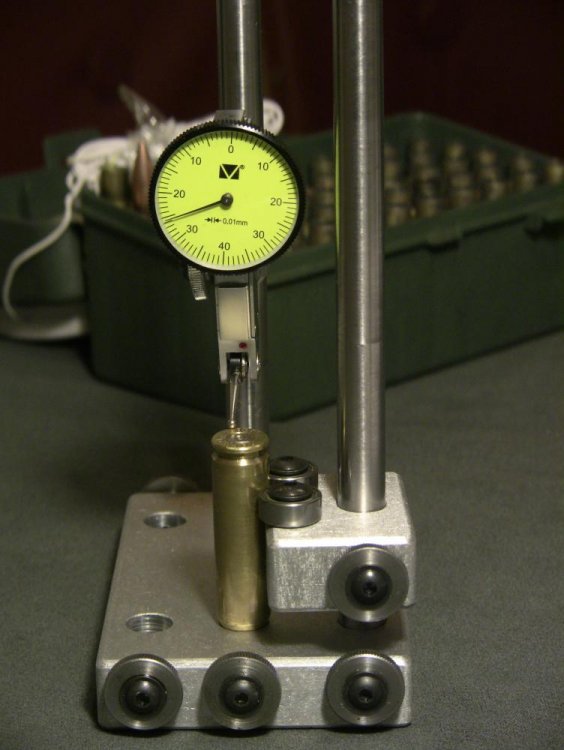

А вот и замер, ну и собственно кривизна в три сотых









С Уважением Анатолий.


С Уважением Анатолий!

Share this post


Link to post

Ну и видео по п. 5.

Все просто.


С Уважением Анатолий!

Share this post


Link to post

Анатолий!



Со всем практически разобрались :)

это здорово!

поддержка производителя практически риалтайм :)



поддержка будет еще лучше, если в теме по продаже около каждого пункта прикрепить фотку прибора и исследуемый объект на нем, тогда вопросов в суппорт будет много меньше.



Осталось разобраться с толщинометром пп 3 и 4

:)

Share this post


Link to post

По пулям!!!!

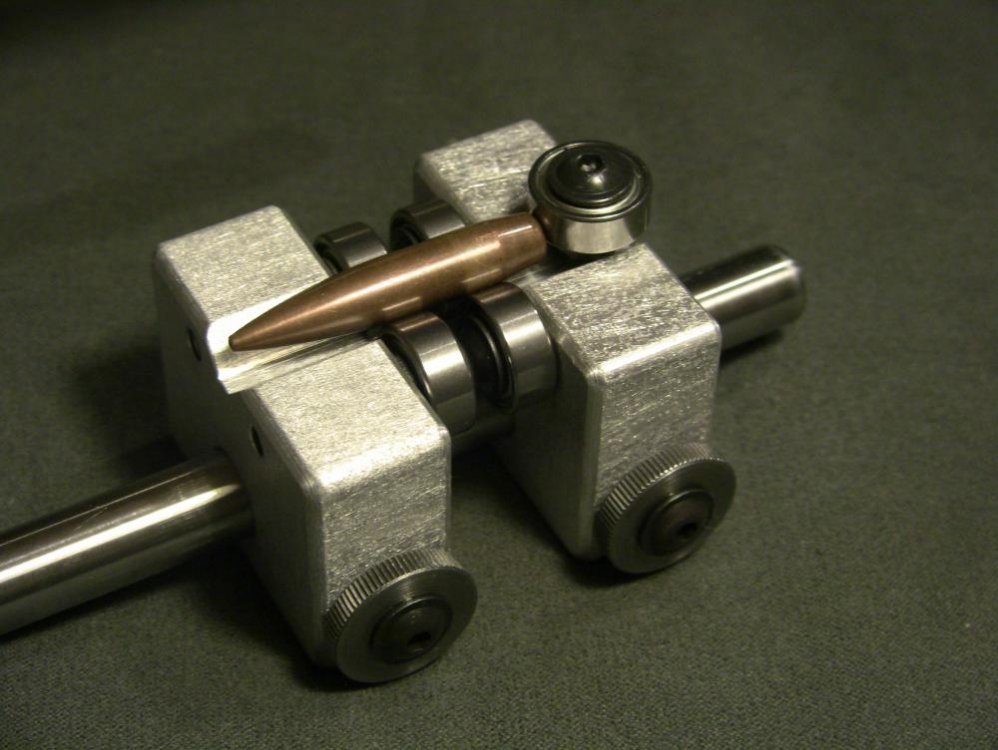

Для замера коротких пуль смонтировать подшипники так-снять с доп базы и установить на ведущую базу по два подшипника, длина винтов учтена.

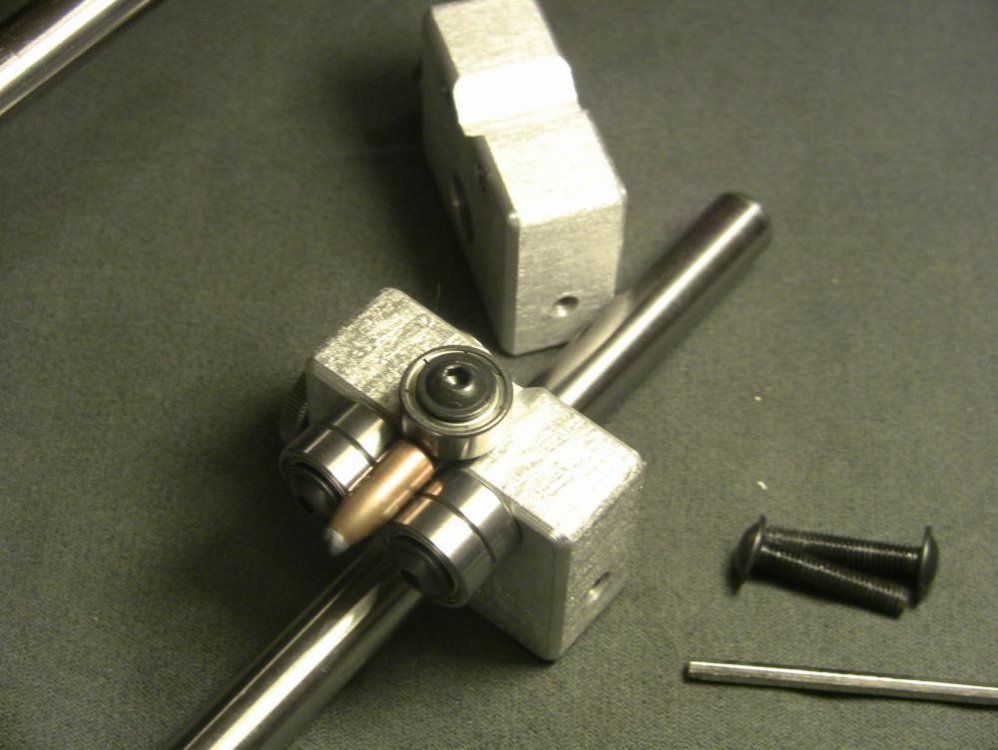

IMG_2448.jpg .22

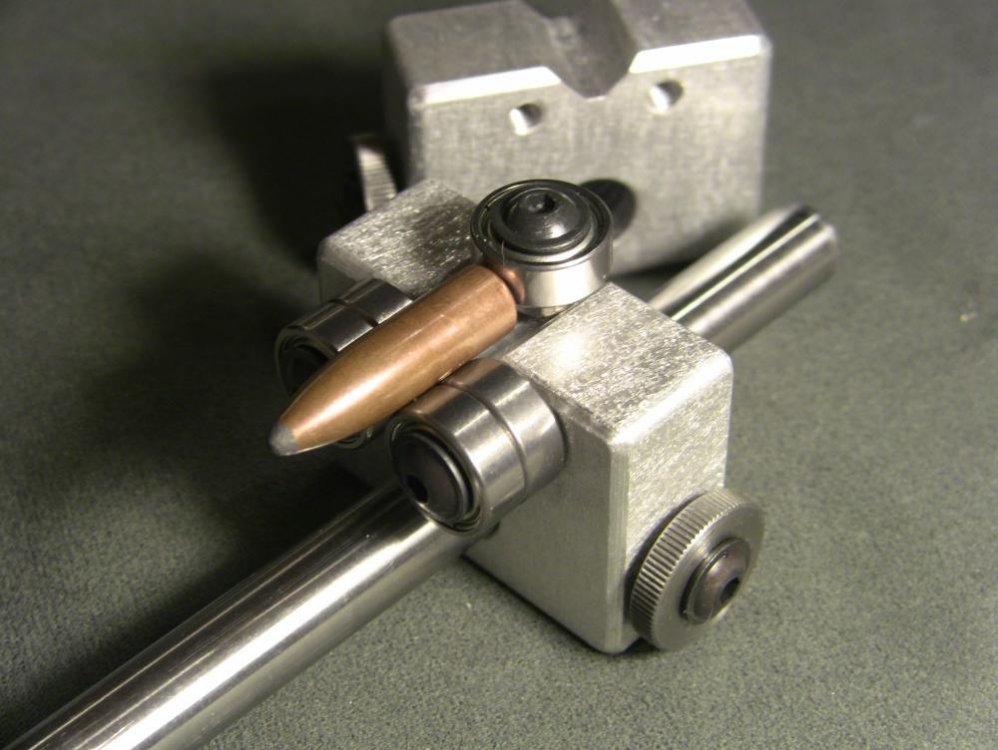

IMG_2449.jpg 7мм.

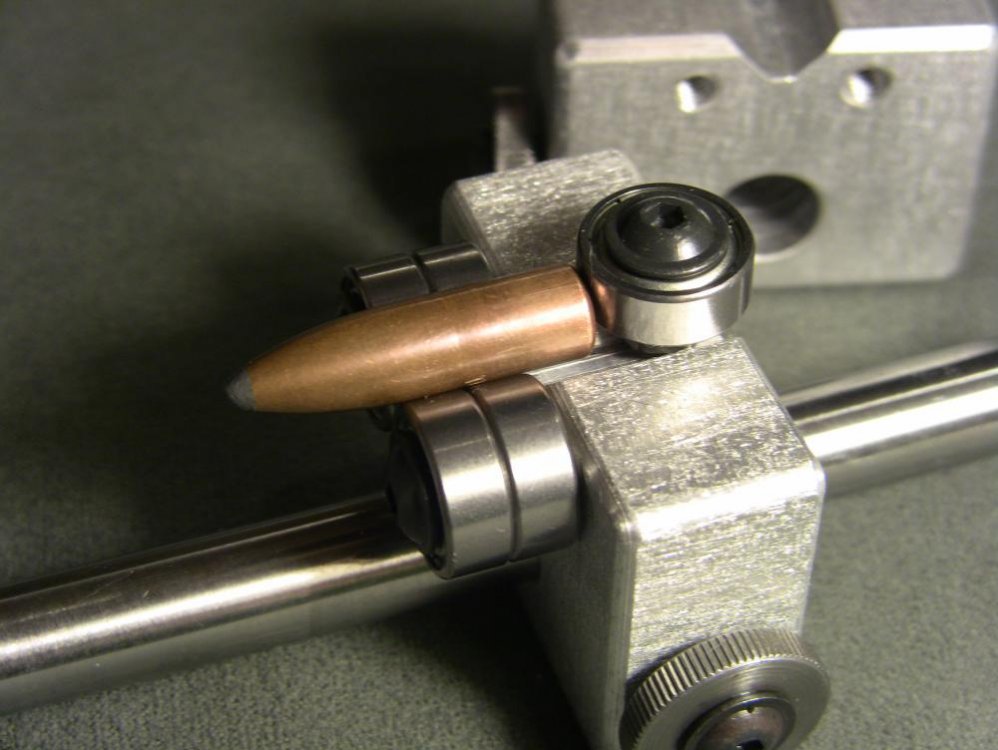

IMG_2450.jpg .30

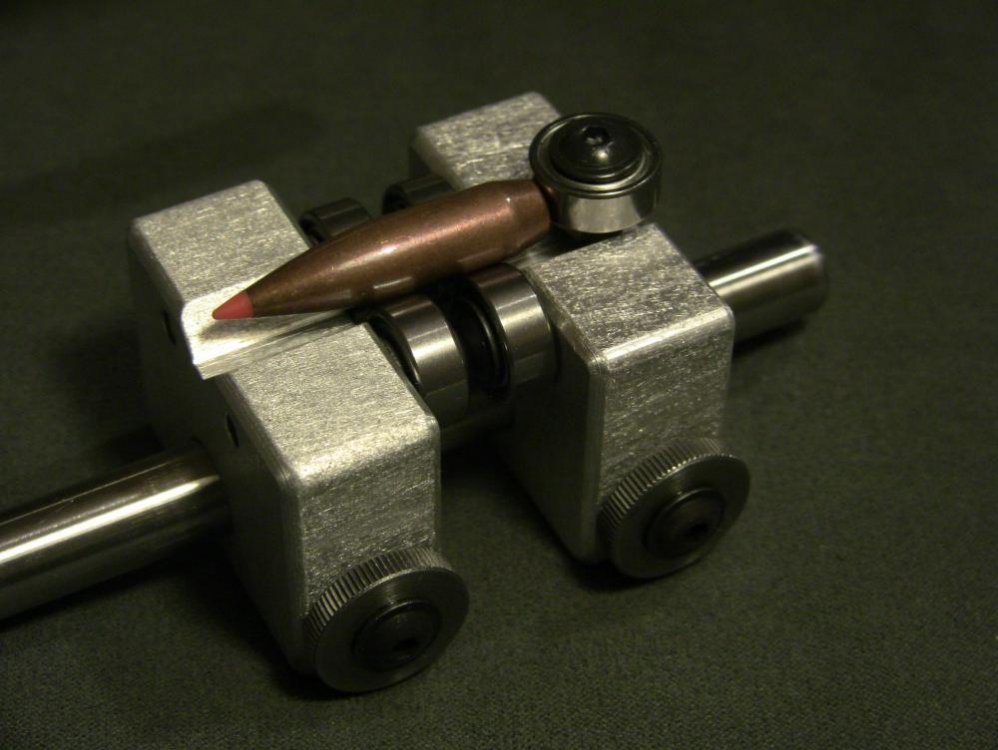

IMG_2451.jpg .6.5

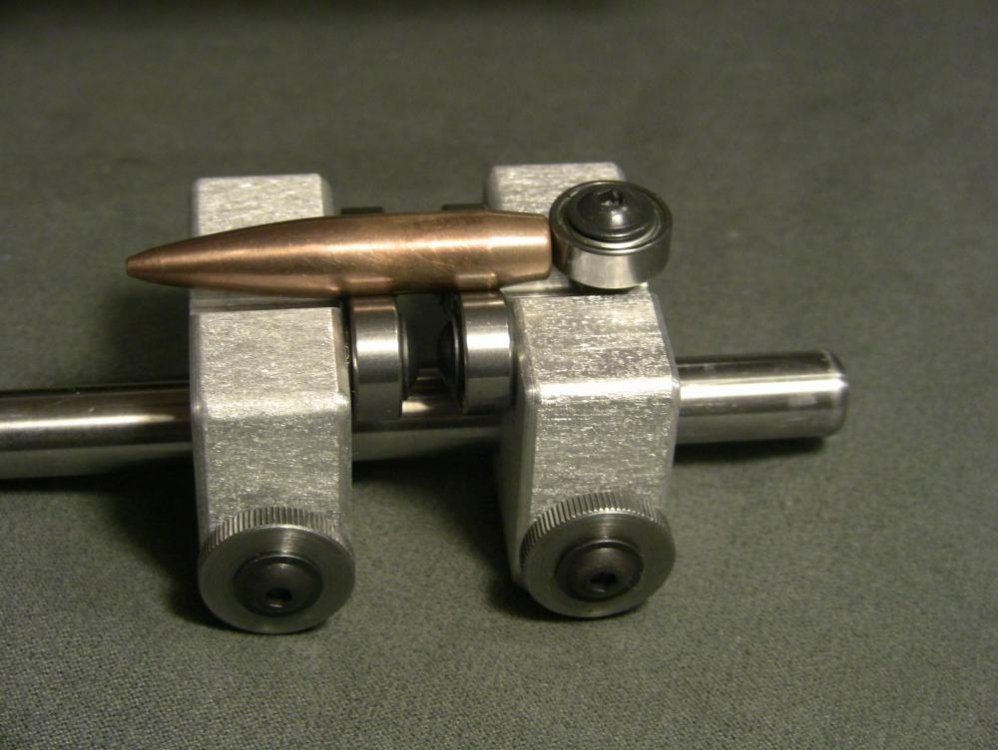

IMG_2453.jpg.338





Подобрать оптимальный вариант для своей пули, ее формы и длины.



ВАЖНО!!!!!



Любая пылинка на подшипниках - приводит к погрешности показаний, так же как и разное усилие на приводном ролике.



В приборе есть все необходимые функции для контроля параметров патрона, и более того...

Edited by Rem700

С Уважением Анатолий!

Share this post


Link to post

По измерению толщины стенок,тема не раскрыта:)


С Уважением,Алексей.

Share this post


Link to post

нужен простецкий мануал в PDF.

пункт "что именно меряем" - фотка "как именно это меряем".

Share this post


Link to post

Контроль толщины дульца.




С Уважением Анатолий!

Share this post


Link to post

это кино я видел,но почему показания отличаются при замерах?

и направляющая реально, жестко не фиксируется без срыва резьбы?


С Уважением,Алексей.

Share this post


Link to post

ИМХО Направляющую для замеров делат калёную и из более прочной стали проблема должна уйти.

Share this post


Link to post
ИМХО Направляющую для замеров делат калёную и из более прочной стали проблема должна уйти.

Напрвляющая изготовлена из каленной стали!!!!


С Уважением Анатолий!

Share this post


Link to post
это кино я видел,но почему показания отличаются при замерах?

и направляющая реально, жестко не фиксируется без срыва резьбы?



Измеряете гильзу обжатую, чистую?


С Уважением Анатолий!

Share this post


Link to post

Вот еще один тест на промер дульца и повторяемость работы прибора.

Точность индикатора 0.002 мм-два микрона.




С Уважением Анатолий!

Share this post


Link to post

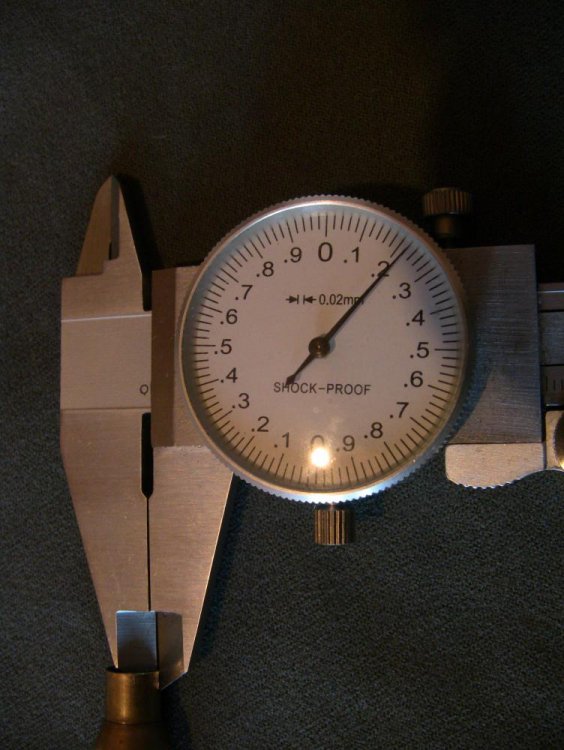

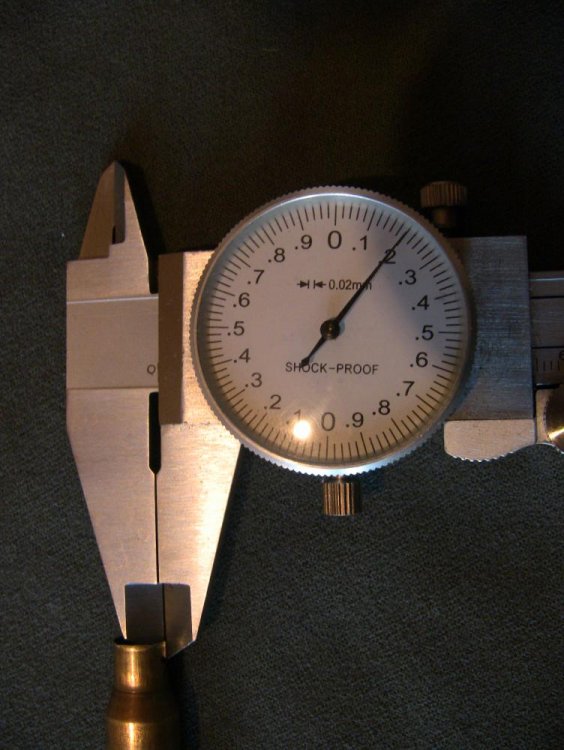

Вот промер той же гильзы штангелем.







Разницу в толщине стенки оба измерительных прибора показываю одинаковую-0.02мм.



Штанген дает размер больше на 0.02 мм.,



Причина в разной площади и принципе работы двух измерителей.

Прибор работает по внутренней части дульца пилот, и наружной точечно.

Штанген двумя плоскостями и добавляет к показаниям заусенцу от обточки и небольшой бурт от обжатия.






Такую же погрешность даст и микрометр, так как прижимает по наружной части дульце плоскостью.



Плюс разница в усилии прижатия инструментов.



Вот такие выводы.


С Уважением Анатолий!

Share this post


Link to post

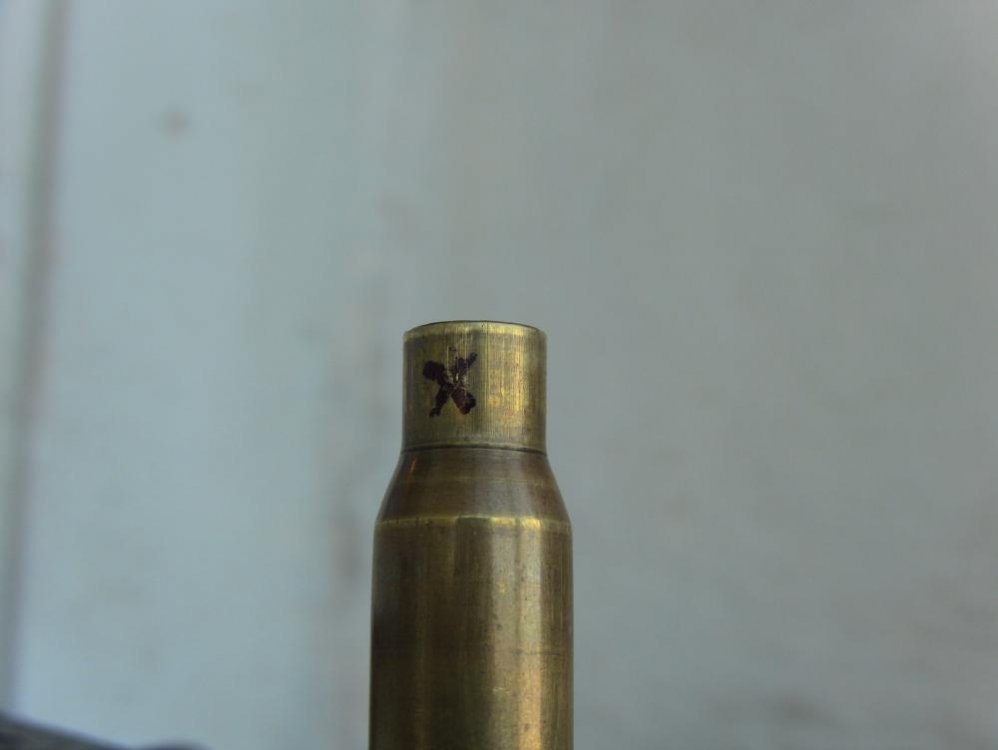

Точечный промер той же гильзы





Показания по толщине и разностенности практически одинаковы 0.21мм-0.91мм, что и в этом промере.





Два разных способа замера дают одинаковые показания, что на пилоте прибора, что точено на щупе.



Вопрос думаю снят окончательно !!!!!

Edited by Rem700

С Уважением Анатолий!

Share this post


Link to post

Хотелось бы, чтобы еще данные с показометра в любой конфигурации совпадали с измерениями трубным микрометром :)

Share this post


Link to post

Об этом и речь:)


С Уважением,Алексей.
