Как правило кроме "фирменного" у каждого на столе есть и инструмент и приспособления сделанные как говорится "своими руками" можно было все эти вещи сформировать в одной теме.



Вот к примеру "Прибор для измерения биения" и колпачки для замера осадки плеч и посадки пули.[ATTACH=CONFIG]482[/ATTACH]



Сделано "на коленке" конечно, но тем не менее работает и стоит как индикаторная головка часового типа.:)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Прибор для измерения биения.






Притиры






Компаратор



[ATTACH=CONFIG]1058[/ATTACH]

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Интересная тема! Уверен, есть аналогичные темы у забугорных коллег. Если кому попадались аналогичные темы дайте пожалуйста ссылку.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

IMGL3814 W.jpg

у кого есть такое изделие, не могли бы вы померять и сказать плз, примерные диаметры шариков и расстояния между ними.



подозреваю, что если:

ф шарика- 5.0

ф отверстия под шарик - 4.8

поперек оси между центрами - 6.5

вдоль оси между центрами - 20

то устройство подойдет и на 308 и на 223.



имею вот такую систему


осталось только станинку на магнитах с шариками приколхозить

Изменено пользователем Antabus

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

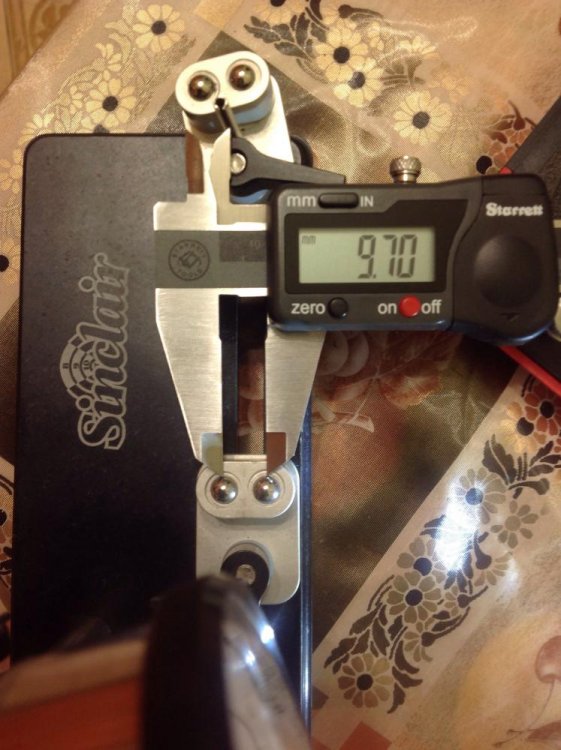

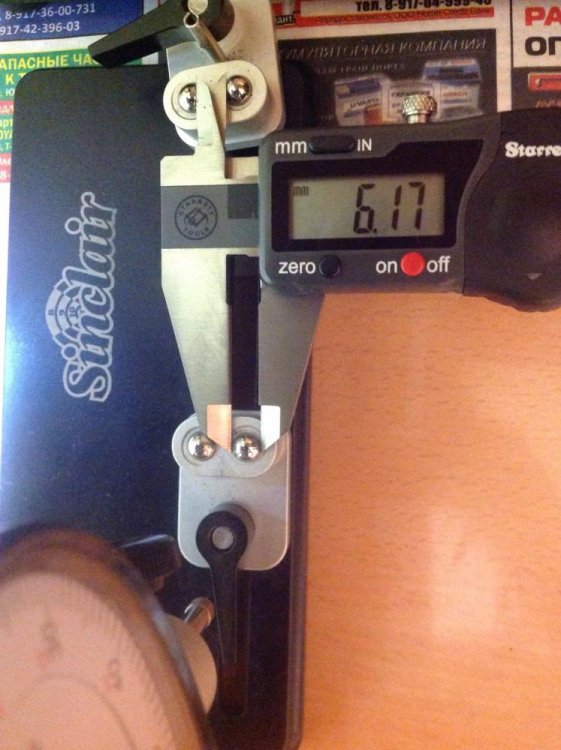

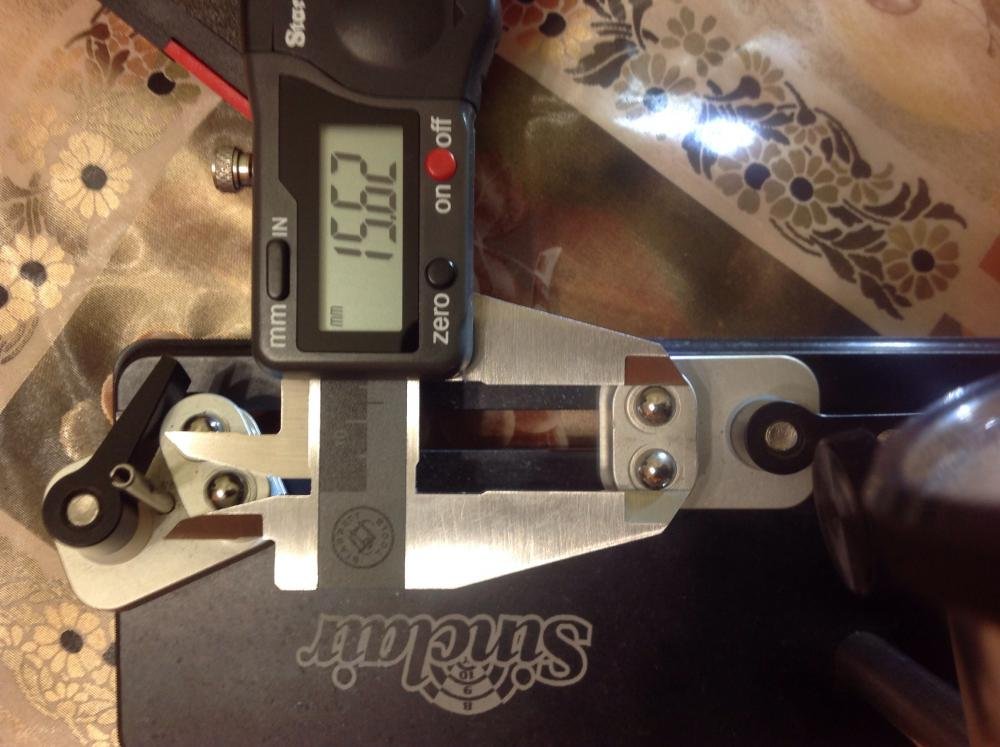

Пилот, большое спасибо за труд по фото и выкладыванию.

Очень наглядно.

межцентровое 10мм.

шарик 6мм.

прикинул штангелем по 308 и по 223 вроде все должно работать.

а 2шт ниодимовых магнитов, чтоб станинку к станине крепить придется все же покупать.. :(

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

прикинул штангелем по 308 и по 223 вроде все должно работать.х

а 2шт ниодимовых магнитов, чтоб станинку к станине крепить придется все же покупать.. :(



Если приложить руки, то можно изготовить наравне с заводским.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

так на заводе же и буду делать.

"Ты здесь хозяин, а не гость. Тащи с завода каждый гвоздь!"

стоечку индикаторную весом 10кг я же не на синклайре с броунелсом заказал..

:o



зы.

думаю шарики подпружинивать чтоб вращались не надо. и так будет работать на трении.

да и не будут они через скользкую гильзу вращаться.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

На штатных не вращаются, надо их туда запрессовать (если будут вращаться--добавит на стрелке погрешность от вращения шариков)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
у меня пресс не нажимной и не "стандартно-резьбовой".

он у меня без ограничения вылета штока. тонны на 2, с шестеренчатым приводом штока.





Покажите пож-та фото вашего пресса, интересно посмотреть :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

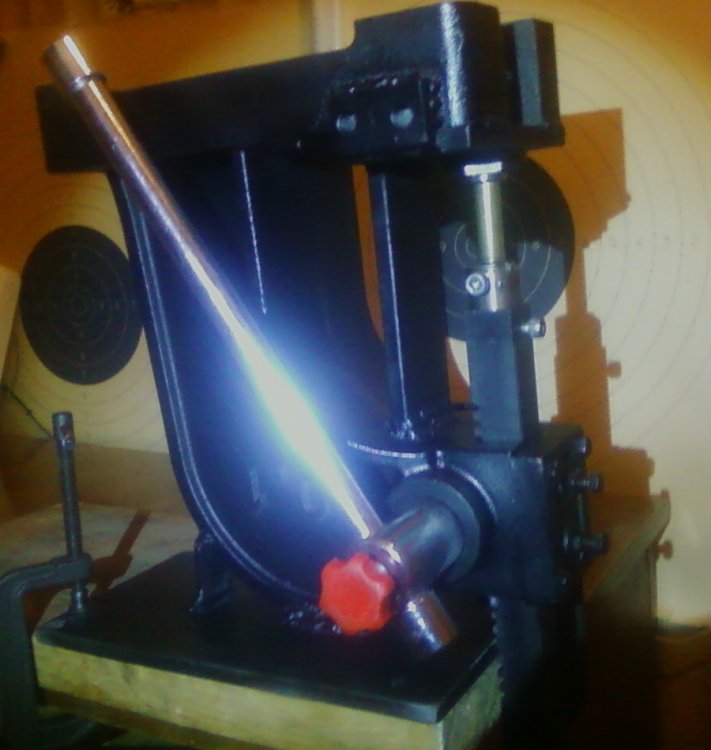

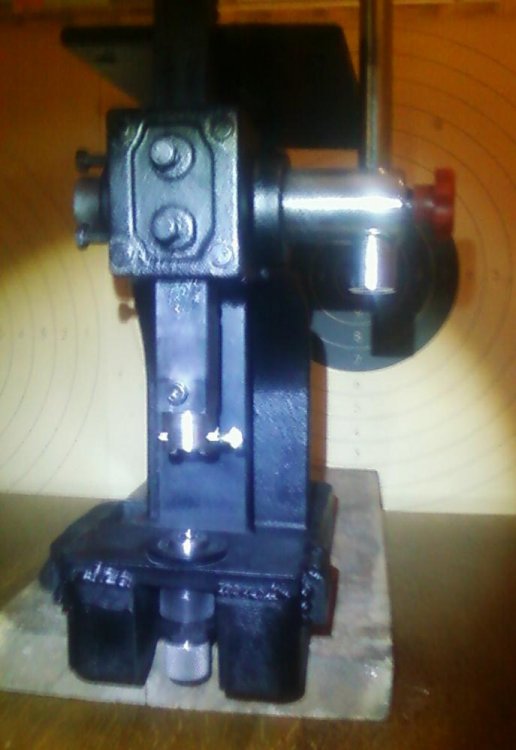

как то вот так.

люфт штока и корпуса устранен капролоновыми прогладками с регулировкой 4-мя винтами.

заварена доп. перемычка для еще большей жесткости, хотя куда уж больше.

сверху приварена доп. станина. т.е. его можно ставить и штоком вверх и штоком вниз.

как больше нравится. рычаг удлинён. (на фото труба снята)

крепится к столу струбцинами.

к штоку шелл-холдер крепится винтом на 12 с помощью его одного холдера. шелл-холдер-холдера :)

зеркало осталось на заднюю стенку приклеить и подсветку светодиодную вокруг штока организовать.

чтоб подсвечивало рабочий стол пресса.



интересно посмотреть

после того как я ультразвувокую ванночу свою показал? :)

это да. не люблю я эти мелкие фитюльки. все должно весить минимум 10 кг, иначе это не инструмент.

а пойдет дело, гидравлику поставлю с компрессором и кнопочками вверх-вниз.

пока только начинаю релоад мутить.


Изменено пользователем Antabus

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Да, такой серьезной конструкции еще не видал! Если матрица выдержит, на нем возможно сделать из 338-го 6 РРС, ну или из одной две :)

Главное в этом деле, чтобы какая-нибудь деталь не упала на ноги.

Изменено пользователем Пилот

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты







лучше бы его не делал!

померял то, что намедни накрутил. всё очень печально.

+/- 0.05mm. Т.е. биение одна десятка.

По местному времени 0.0039370078740157 инча.

(у меня вся измерилка метрическая)



пока радует только себестоимость прибора..

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Нутромер.






Обычный нутромер на индикаторной стойке меряет биение внутри дульца под о.о1мм

Станинка к станине - на ниодимовом магните из HDD.

Ограничение жопки гильзы - магнитом из динамика.

Сделано в СССР.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Скоба.

Назначение очевидно. Быстро с точность о.о1мм

Сделано в СССР




Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

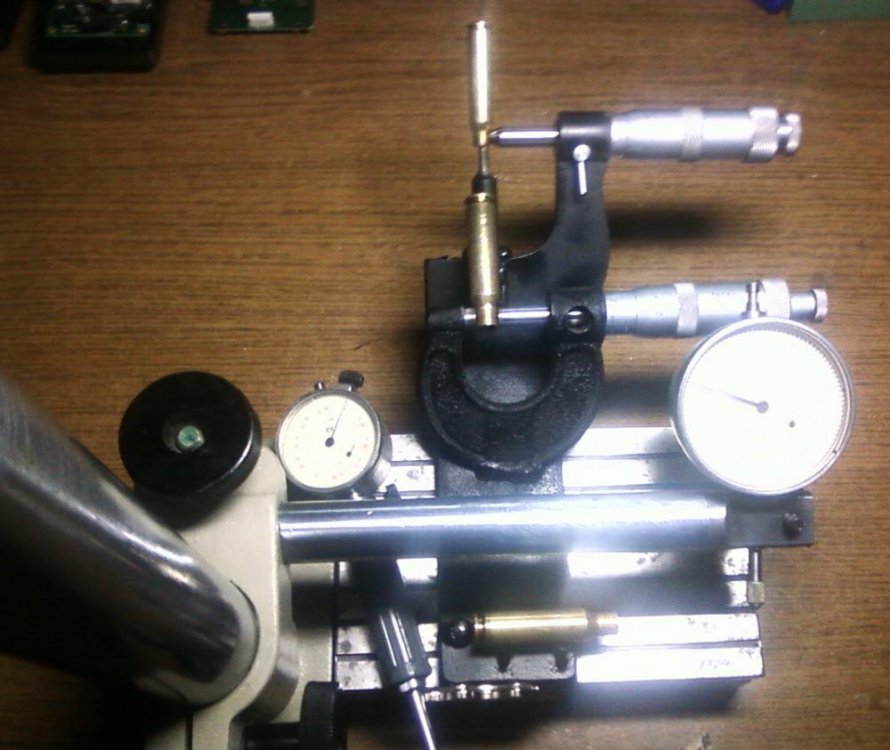

Собрал ПГИ-1

пуле-гильзо-измеритель первой му0дификации :)



Состав:

- стойка индикаторная

- индикатор 10мм с точностью 0.01мм

- нутромер индикаторный 5-10мм с точностью 0.01мм

- микрометр 0-25мм / 0.01мм

- микрометр 25-50мм / 0.01мм (переделанный)

- скоба измерительная индикаторная

- 5 шариков от подшипников



Измеряет:



1. Гильза.

- общая длина.

- величина опускания плечей при обжиме ( при использовании колпачка).

- толщина стенки дульца.

- диаметр дульца наружный.

- диаметр дульца внутренний.

- диаметры по телу гильзы до и после обжима.

- толщина стенки тела гильзы.

- радиальное биение дульца относительно тела гильзы.

- торцевое биение донца.



2. Пуля.

- длина.

- радиальное биение.



3. Готовый патрон.

- общая длина.

- глубина посадки пули.

- радиальное биение собраного патрона.



К сожалению не всё удалось спасти от расхищения.

Кое что пришлось купить.






Сейчас думаю систему для исправления кривизны собранного патрона.

Больно уж сильное впечатление на меня произвел универсальный измерительно-коррекционный прибор, который придумал и изготавливает уважаемый Rem700.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

вот настоящий Правильный Инструмент

ход штока 1мм, шкала 0.001мм (НЕ дюйма, а mm)

долго я за ним охотился и спас-таки от расхищения!

естественно Сделано в СССР.


:o



Сейчас ищу такой же тысячник только с лапкой РБ - радиального биения.

Надо найти, унести в свой сейф тем самым спасти от воров!

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Да, прибор уникален. А какой параметр с помощью него можно измерить, ведь дискретность равна 0,000039", даже как то представить трудно? :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
0,000039"
вот вам бы все выразить в инчах и лаптях :)

я в mm буду мыслить. измерилка то вся в mm.

А много точности мало не бывает.

обошелся он мне 15.7$ в пересчёте в СКВ.

В коробочке с паралончиком весь такой себе лежит.

Очень я даволен. еще бы радиальник мне такой.

Одно плохо, как померяю им самособранные припасы - хоть плачь, но тут уж дело опыта.

и надо мастерить приблуду для выравнивания припаса. пойду вкуривать видео от уважаемого Rem700.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
ведь дискретность равна 0,000039"



У прибора точность 2,5 микрона, бывают рубиновые и корундовые наконечники и сила прижима всего 2 ньютона.

Очень забавно на него смотреть при измерении толщины дульца у гильзы :)

Изменено пользователем ra3wy@mail.ru

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
вот настоящий Правильный Инструмент

ход штока 1мм, шкала 0.001мм (НЕ дюйма, а mm)

долго я за ним охотился и спас-таки от расхищения!

естественно Сделано в СССР.

[ATTACH=CONFIG]3664[/ATTACH]

:o



Сейчас ищу такой же тысячник только с лапкой РБ - радиального биения.

Надо найти, унести в свой сейф тем самым спасти от воров!

У нас их как грязи . Недавно штук 100 выбросили на помойку , поверка кончилась . Хотел домой забрать , да у меня их у самого штук пятнадцать в шкафу лежит, и радиальники кажется тоже. Куда их ? Для гильз лучше с ценой деления 0,01мм , микроны это уже лишнее .

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Недавно штук 100 выбросили на помойку , поверка кончилась

не знаю что и сказать по поводу такого действия. мат тут запрещён.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

alkon, шли подобные излишки в Украину. Найдем применение. Адрес могу в личку скинуть. :)


Все написаное выше - ИМХО. С уважением - Сергей.
