Самодельный инструмент

[NORD]

Хорошо ,

[NORD]

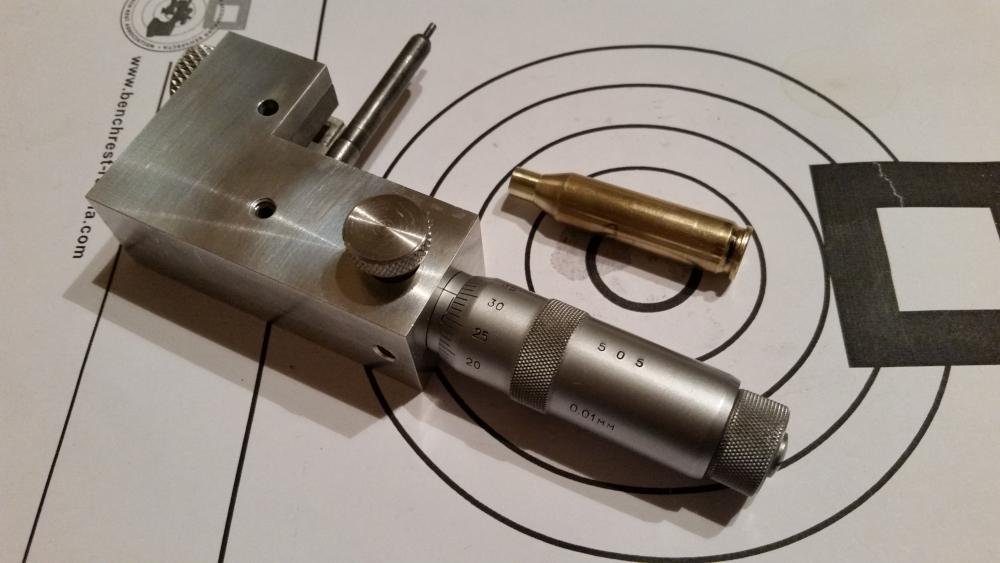

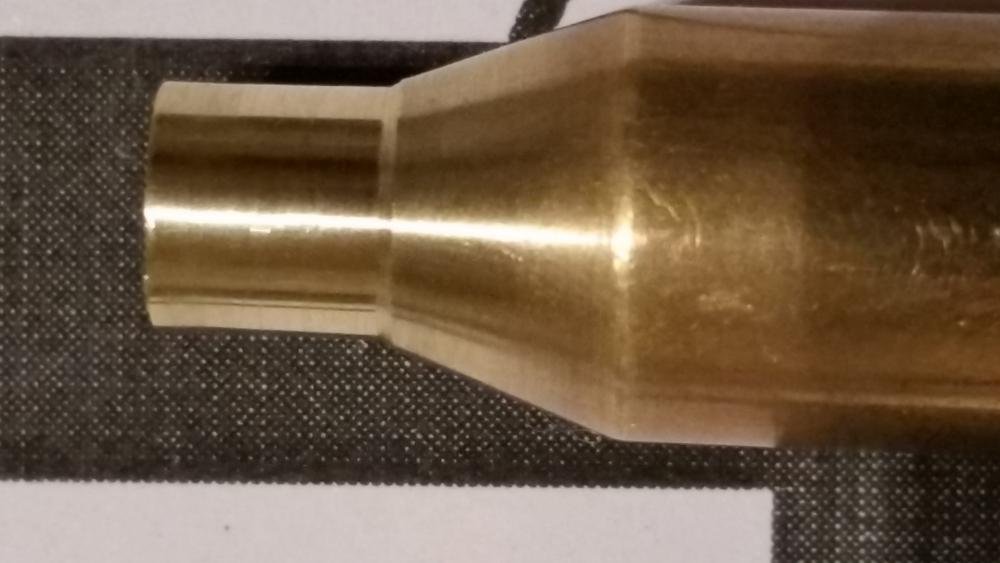

Дошло.дело и до подрезки шеии, есть в наличии и РМА и К&M . Ну почему то захотелось своего :confused: вот что получилось

В учет взял еще центр капсюля для направляющего штока .

[Заурбек]

Дошло.дело и до подрезки шеии, есть в наличии и РМА и К&M . Ну почему то захотелось своего :confused: [ATTACH=CONFIG]15434[/ATTACH][ATTACH=CONFIG]15435[/ATTACH] вот что получилось

В учет взял еще центр капсюля для направляющего штока .



Вам свой мини завод открывать. Уважаю людей у кого руки растут откуда надо)))

Осталось еще матрицы,пресс и ........

)))

[perstkov]

Товарищи пообещали помочь сертификат сделать и пробить на патент .

С ув.

Отличный инструмент и правильное решение с патентом. Вот это реальное "импортозамещение"!

[NORD]

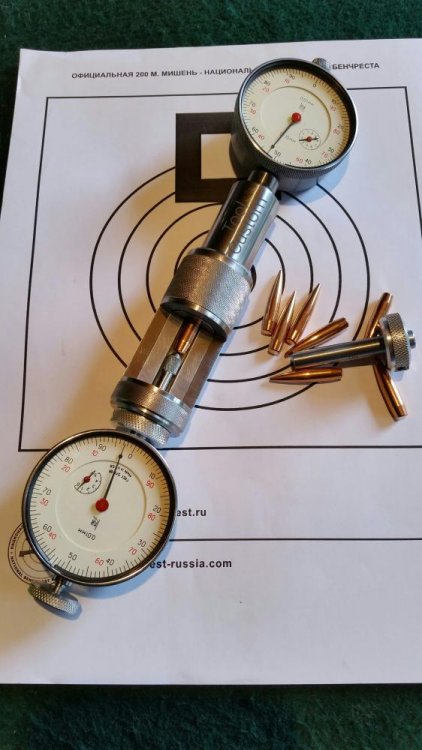

Генерация идеи привела к такому девайсу :) компаратор пули , замер происходит по касанию посадочной любой от реддинг там же переход в тело по размеру бушинга к примеру канал ствола у нас .236 то и бушинг ставится 236 и от касания до бот тойла .

Замер синий зоны и красной

[ВАГорбатый]

Мне думается что наиболее информативно делать замеры на середине зоны "Criticai distsnce". Если есть какое то не однообразие, то в этой зоне прибор отреагирует. Чем ближе к границе ВТО, тем сложнее увидеть отклонение стрелки.

[NORD]

Это уже от производителей посадочных зависит

[perstkov]

У меня вопрос. Угол резца при заходе на плечи соответствует или нет, мне кажется что на гильзе другой угол скатов.

[NORD]

35° угол резца

[perstkov]

Осталось сделать копию вилсоновского триммера и вопрос с импортозамещением будет почти закрыт.

[NORD]

Уже давно есть

[perstkov]

А как выглядит?

[Илья]

Дошло.дело и до подрезки шеии, есть в наличии и РМА и К&M . Ну почему то захотелось своего вот что получилось

В учет взял еще центр капсюля для направляющего штока .

Хорошая машинка. Не хватает индикаторной головки после резца .Очень много интересного видно во время точения шеи.

[NORD]

А как выглядит?



Эдентична вилсан

Только длина штока брльше

[perstkov]

А кейсхолдеры и фрезы к нему подходят?

[PH6309]

Всем привет. Хочу сделать колпачок-компаратор для замера пули по оживалу в калибре 30-06. Может есть у кого чертежик или скиньте ссылочку где посмотреть.

Спасибо.

[NORD]

Всем привет. Хочу сделать колпачок-компаратор для замера пули по оживалу в калибре 30-06. Может есть у кого чертежик или скиньте ссылочку где посмотреть.

Спасибо.



А какой там чертеж ?! Отверстие .300''и все

[PH6309]

Получается, сначала отверстие под диаметр пули, далее отверстие диаметром 0,300" по оживалу. Я правильно понял?

Спасибо.

[NORD]

Да ,сначало 7мм отверстие и разворачиваем разверткой до 7.62

[PH6309]

Уважаемый NORD, пока горячо, вопрос по самодельному инструменту - если не трудно, подскажите диаметр направляющего пилота и расширительного мандрела для точилки в 30 калибре. Спасибо.

[NORD]

Если собираетесь сами изготовить то я себе изготовил по стреляной гильзе и мандрел и пилот

Стреленая гильза насажвается на пилот и точишь или растянешь до размера стреленой гильзы .

Размеры эти сугубо индивидуальны .

[WWR]

Размеры эти сугубо индивидуальны .

Минуточку! Они должны быть сопряжены.

[NORD]

Да ,но у каждого патронника свой размер

И после выстрела шейка будит у каждого патронника своя .

[PH6309]

Я, конечно могу и ошибаться, но мне кажется, что расширительный мандрел должен быть больше.

[PH6309]

Да, вот еще. Разве гильзы (шейки) протачиваются после выстрела? На сколько я усвоил, эти манипуляции делаются после фула и расш. мандрела, а это уже другие размеры.
