Разрешающая способность .

[Игорь Владимирович]

22 часа назад, Фр31 сказал:

Вот бы посмотреть паспорт такого штангена

В теме штангелей ранее давал обзор на вот такой приобретенный штангель.

[motorforce]

Нужно придумать приблуду с шариками на щечки штангена и можно мерить без проблем толщину дульца

Типа такой приблуды

[Фр31]

В 12.09.2020 в 07:22, NORD сказал:

Разрешающая способность

Так там я вижу погрешность у всех приборов не ниже 0.02 мм.

18 часов назад, Игорь Владимирович сказал:

ранее давал обзор

Это хорошо. Вот если бы был обзор какой-нибудь сертификационной организации. ОТКшники кстати, по норгай дали хорошие отзывы.



7 часов назад, motorforce сказал:

можно мерить без проблем толщину дульца

Без проблем толщину дульца можно замерять микрометром. И то с определённым навыком такой работы.

Edited September 13, 2020 by Фр31

[motorforce]

5 минут назад, Фр31 сказал:

Так там я вижу погрешность у всех приборов не ниже 0.02 мм.

Это хорошо. Вот если бы был обзор какой-нибудь сертификационной организации. ОТКшники по норгай дали хорошие отзывы.



Без проблем толщину дульца можно замерять микрометром. И то с определённым навыком такой работы.

Про микрометр понятно, но он стоит денег, и немалых.

Edited September 13, 2020 by motorforce

[Фр31]

41 минуту назад, motorforce сказал:

Про микрометр понятно, но он стоит денег, и немалых.

Микрометры тоже бывают разные по цене. Не надо гнаться за дикодорогими для проведения единственной измерительной операции. Механический трубник возьмите поверенный, он закроет вопрос. А одинаковые показания на цифровом штангенциркуле ещё не говорят об одинаковых размерах 🙂

Кстати, а что у Вас за винтовка, для которой надо измерять толщину дульца?

С уважением, Александр

[motorforce]

41 минуту назад, Фр31 сказал:

Микрометры тоже бывают разные по цене. Не надо гнаться за дикодорогими для проведения единственной измерительной операции. Механический трубник возьмите поверенный, он закроет вопрос. А одинаковые показания на цифровом штангенциркуле ещё не говорят об одинаковых размерах 🙂

Кстати, а что у Вас за винтовка, для которой надо измерять толщину дульца?

С уважением, Александр

Тикка т3 так а1, 6.5 кридмор

[Фр31]

10 минут назад, motorforce сказал:

Тикка т3 так а1, 6.5 кридмор

Если гильзы штатные, не переобжатые из другого калибра и одного производителя, зачем эти пляски с дульцем?

[motorforce]

Только что, Фр31 сказал:

Если гильзы штатные, не переобжатые из другого калибра и одного производителя, зачем эти пляски с дульцем?

Даже не знаю)), но делаю, из не обточенных не стрелял ни разу, проточка обрезка обязательно делаю

[motorforce]

100 м, три патрона

[Фр31]

Не вопрос, если результат устраивает, ничего менять нет смысла. Лучше посвятить время стрельбе.

[Игорь Владимирович]

10 часов назад, motorforce сказал:

Типа такой приблуды

Такая приблуда будет все равно выдавать погрешность так как имеет крепление к губкам.
Думаю что проще приобрести микрометр серии МТ, а по цене выбирать уже кому как по карману. От себя скажу что я больше уважаю производителей "Микрон" и "ЧИЗ" нежели "Митутойи" . По крайней мере не надо переплачивать за бренд.

[Gruf]

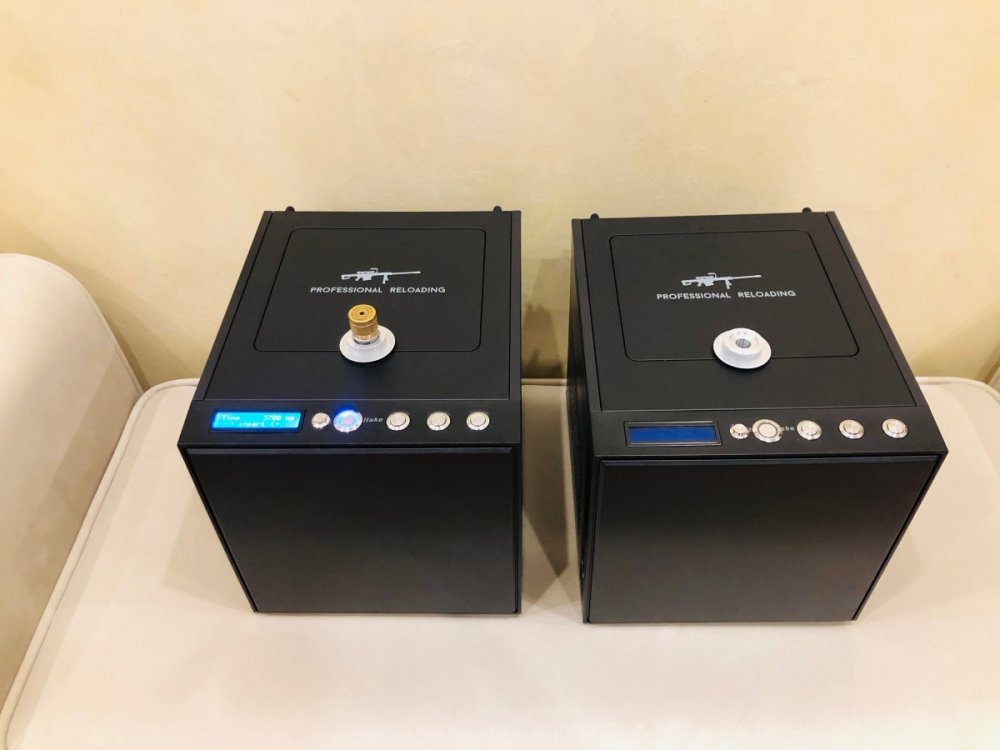

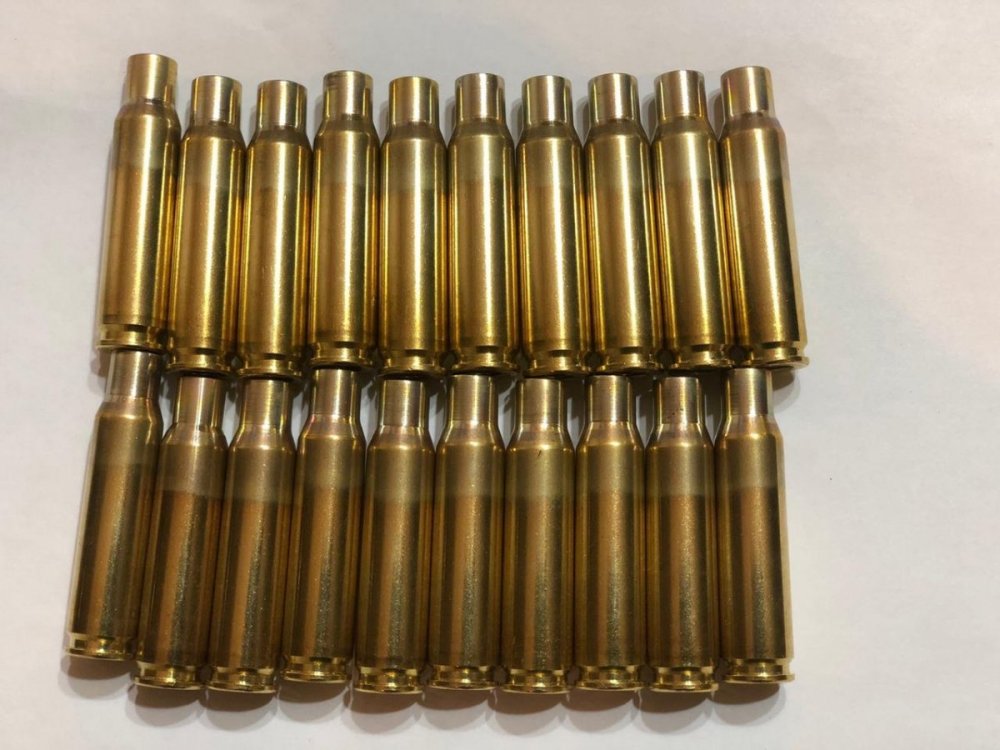

Собрал индукционную машинку для обжига гильз!







Edited February 23, 2021 by Gruf

[НСК-И]

1 час назад, Gruf сказал:

Собрал индукционную машинку для обжига гильз!

Красивая!!!

[IRO]

где тема по продажам? 🙂



[Gruf]

Делаю по настроению, под заказ )

[pawal]

Огласите, пожалуйста, стоимость Вашего "настроения"! Вдруг у меня появится настроение его приобрести.

С уважением.

[Gruf]

Ответил в личку

[Cgs Zil]

В 13.09.2020 в 08:39, motorforce сказал:

Про микрометр понятно, но он стоит денег, и немалых.

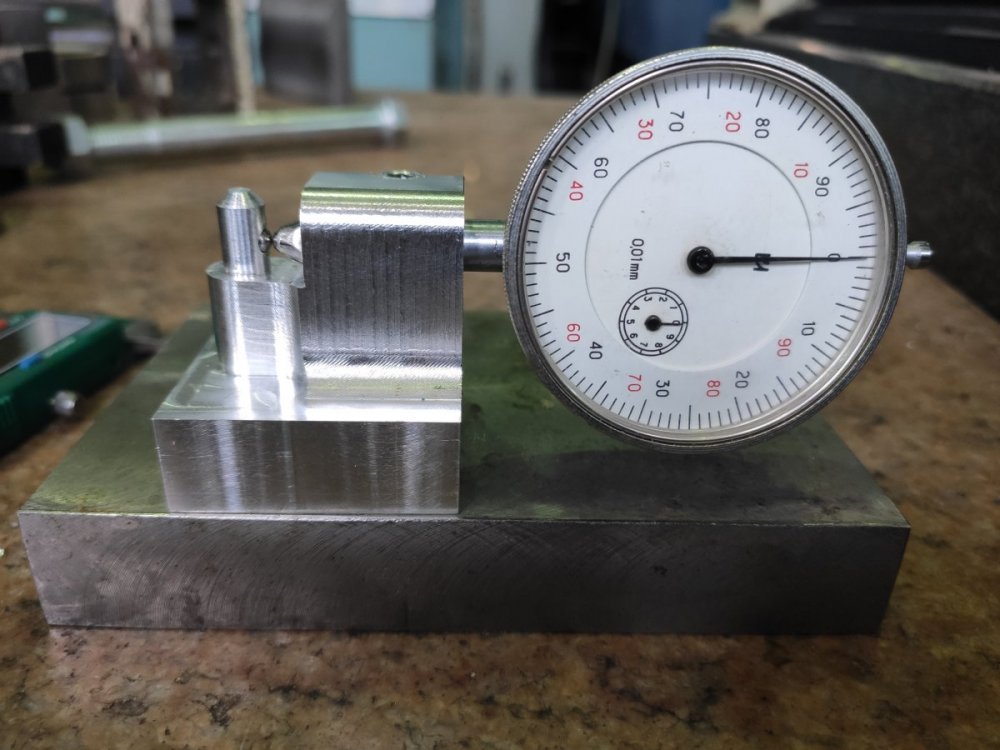

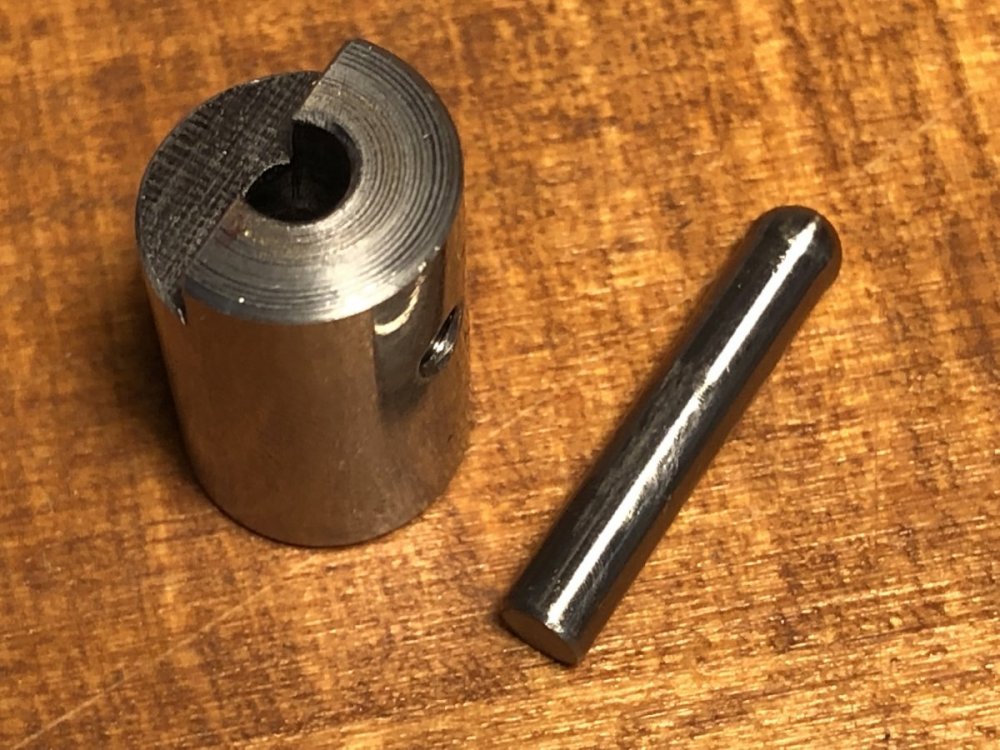

Индикатор (стоит дешевле чем штанген) чуть доработанный, но можно и не дорабатывать, просто будет чуть удобней и опора с впрессованным шариком от подшипника (стоит как три китайских штангена).

Делаем если надо. или могу рассказать как сделать.

А так точности измерений обычным штангеном вполне хватает (видео1) если не требуется проверять равнотолщинность стенки ( видео2).

[Ринат1]

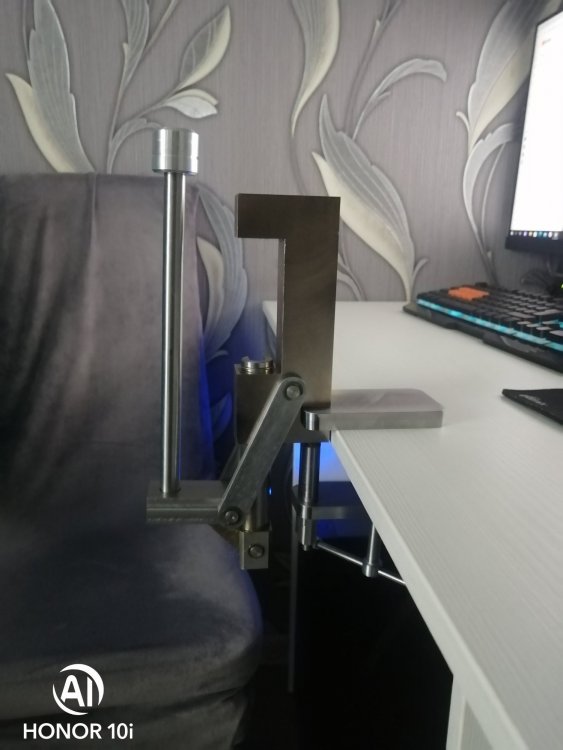

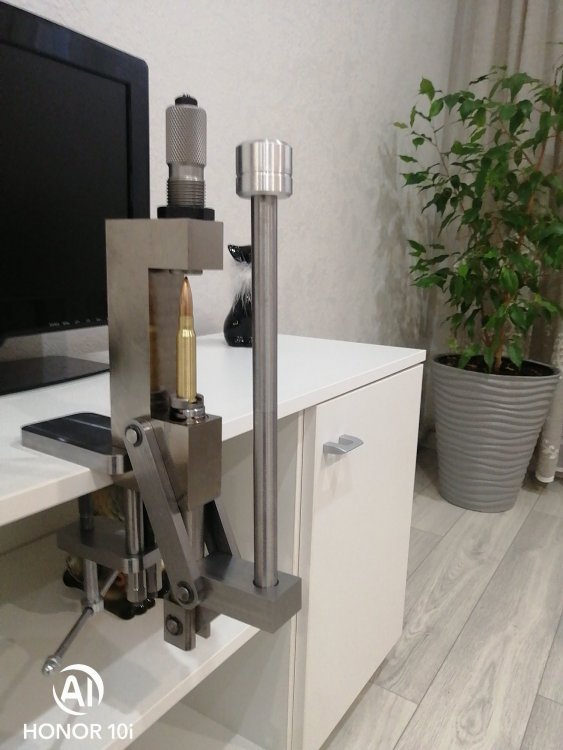

Здравствуйте. Сделал пресс по чертежам.

Edited February 23, 2022 by Ринат1

[yar_electro]

Всем доброго дня!

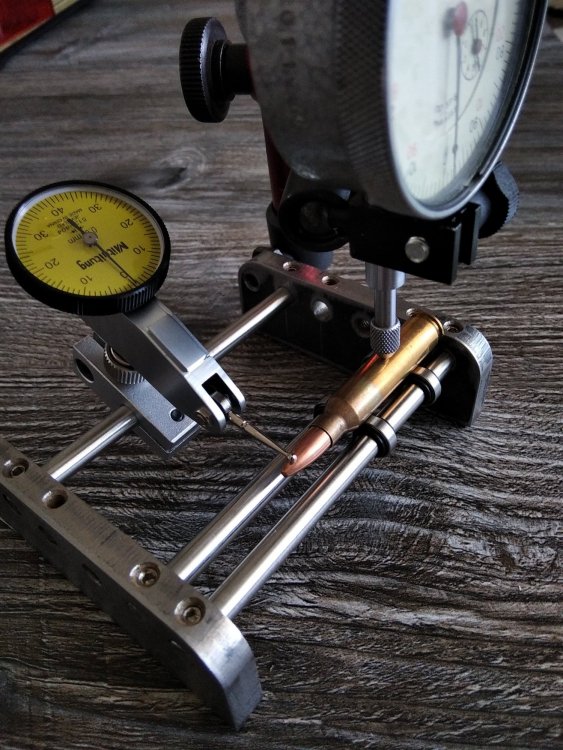

Соорудил такой стендик. Очень удобная и компактная штука, меряет биение патрона, можно мерить пули и гильзы отдельно. Дооснащу навесным инструментом - будет мерить шейку и стенку гильзы. И еще что-нибудь, поиграюсь, посмотрю)

Боковины заказал на лазере, остальное с Али.
Боковин пришлось делать 8 шт, 2 отказались делать.

Может кому пригодится идея - просто и дешево))

[yar_electro]

А вот кривой патрон))

[VORAX]

Неплохо получилось, просто и со вкусом 🙂

[yar_electro]

Главное доступно и бюджетно))

Все кроме боковин - стандартное.



[Сергей 27777]

13.03.2019 в 11:54, wpko сказал:

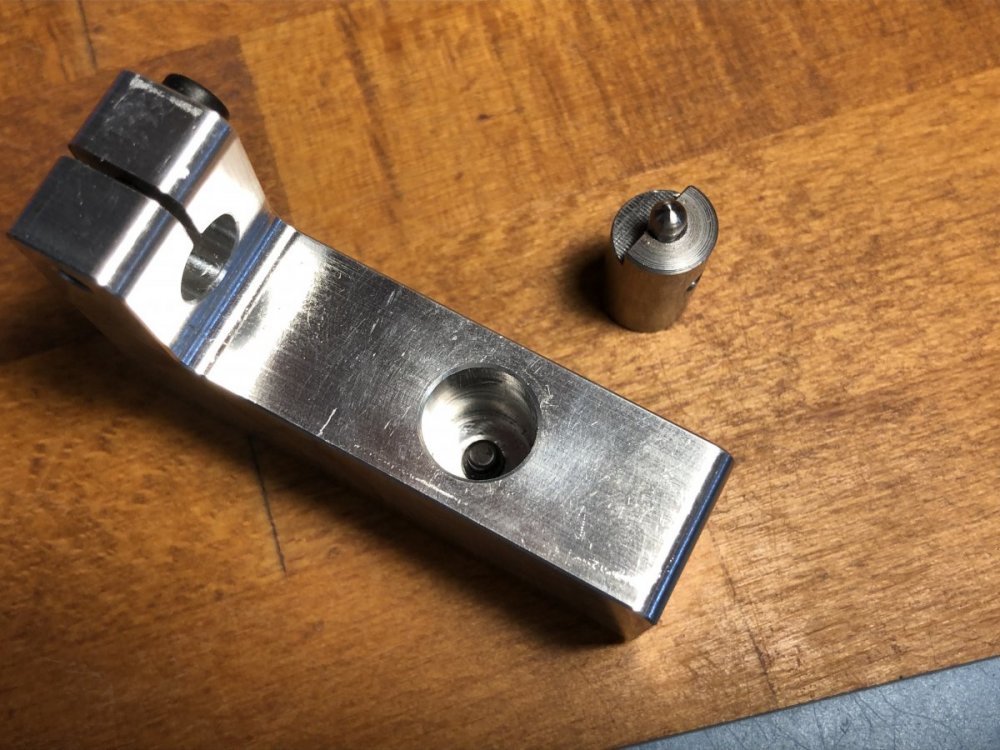

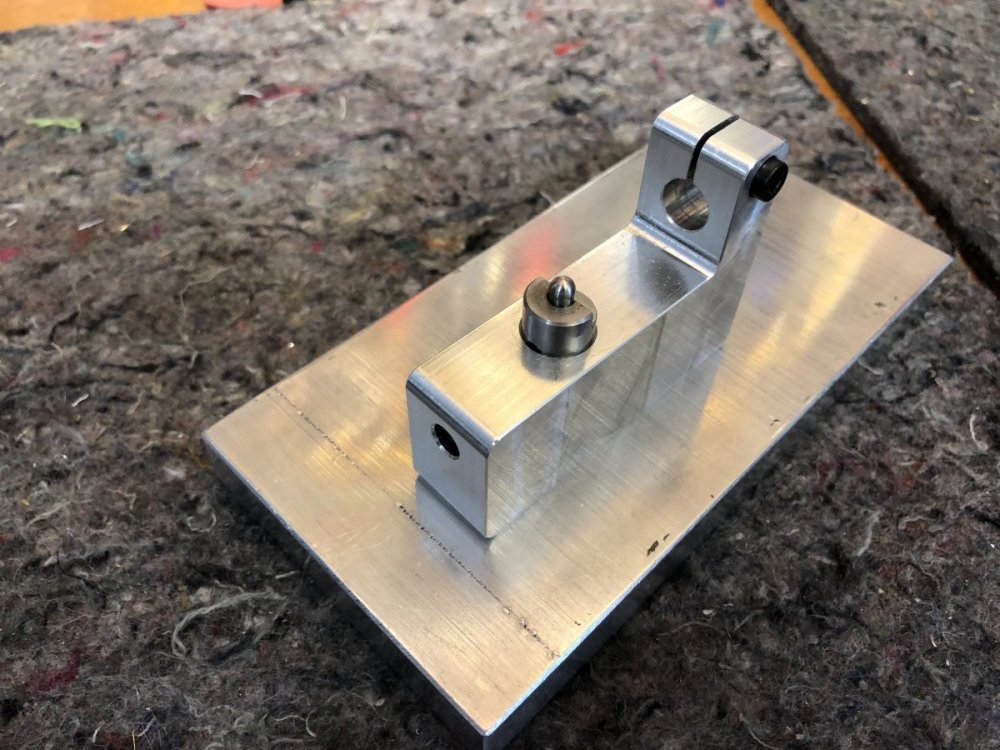

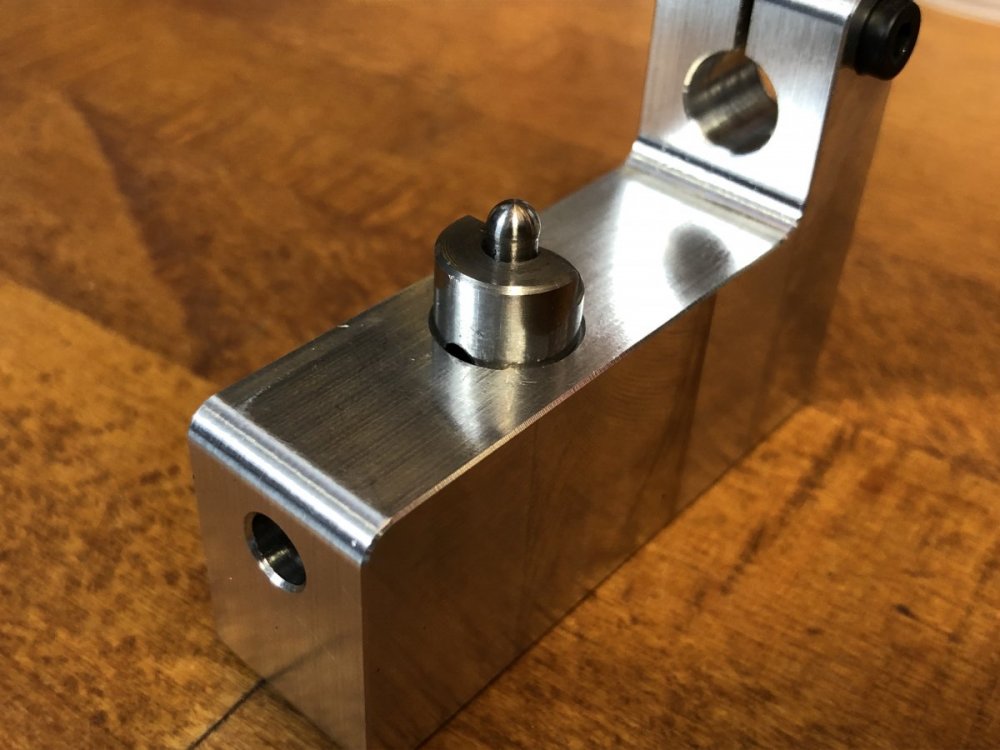

Вот еще вариант возможного развития темы подставки для микрометра:





- упорный блок с шариком можно регулировать по высоте





- Шток с шариком внутри блока регулируется по высоте отдельно, чтобы работать с разными калибрами



- упорный блок фиксируется не сбоку, а спереди, что обеспечивает самоцентрируемость по оси





В этом варианте крайняя цифра ловится на микрометре уверенно и повторяемо. Рассчитано на любые калибры.

Добрый день! А если это не противоречит этике, не могли б поделиться чертежами для изготовления данного "девайса"?
