Самодельный инструмент

[Игорь Владимирович]

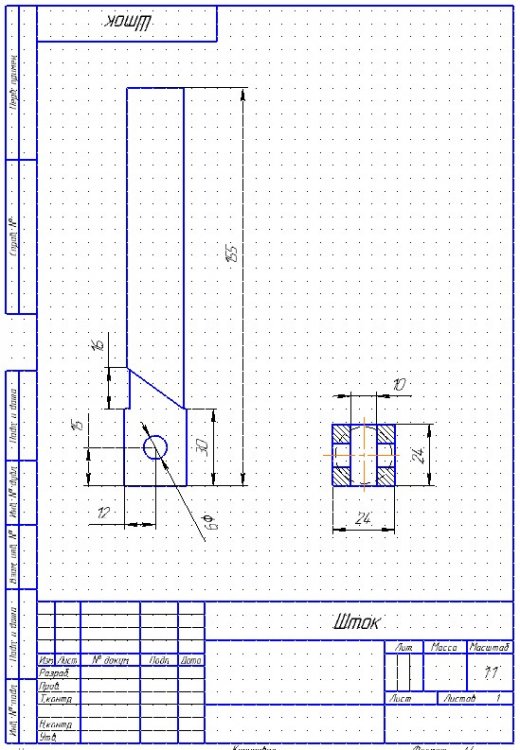

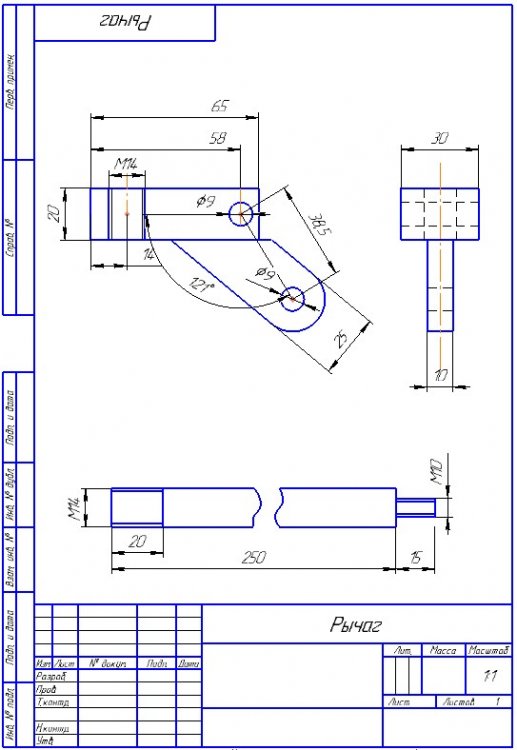

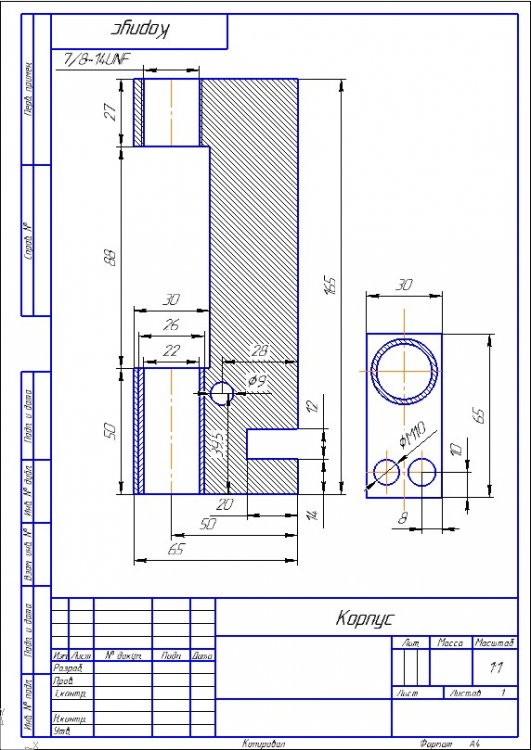

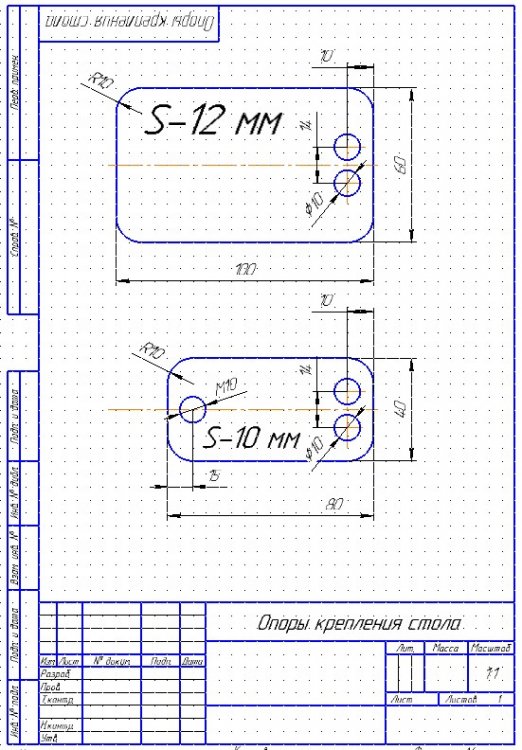

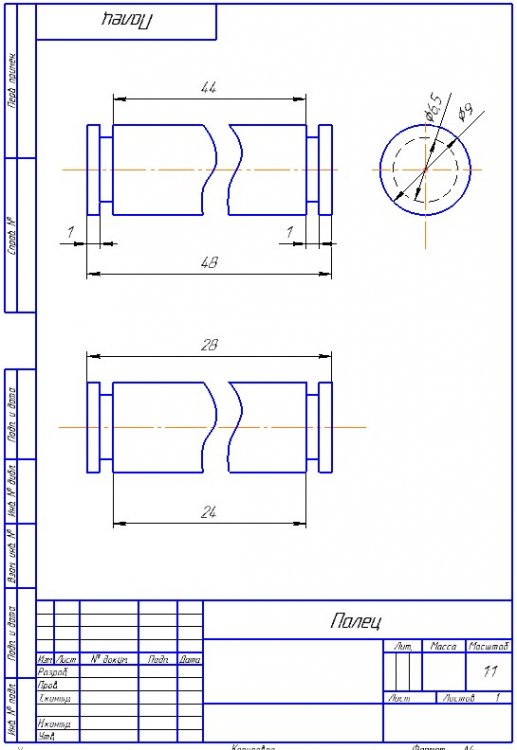

Ну и теперь наверное самое главное :) ЧЕРТЕЖИ.

Пользуйтесь, делайте, все размеры просчитаны и сделан опытный образец, полностью рабочий.

В чертежах отсутствуют некоторые нюансы такие как например посадочное место под шелхолдер, но думаю это и не столь важно. Имея шелхолдер, по нему как по образцу токарь изготовит пазы.















Особое внимание к размерам рычагов относящимся к кинематике. Малейшее отступление в размерах и пресс работать не будет.

Если все сделаете согласно размеров то пресс работает очень мягко, без закусей, идеально дожимается в верхней мертвой точке, а так же выходит из нее.

Изменено 25 сентября 2017 пользователем Игорь Владимирович

[НСК-И]

Вот такой вот аналог Харела у меня получился.

Красивый получился.Ручка только какая то очень длинная получилась.На своем ультрамаге ручку укоротил,хуже точно не стало.

[Игорь Владимирович]

Игорь, с длинной ручки я еще не определился. Если будет не удобно работать то подрезать ее ни когда не поздно.

А так просто пресс маленьки и кажется что ручка длинная

[Angor]

Игорь Владимирович, великолепная работа! Не поленитесь - вЫложите на "чипмейкер" - пусть люди оценят... тембо там и ганзовцев много... Алексей "Хабаровск", например, многостраничную тему основал... :)

С ув.

[nfc]

Angor, а можно ссылку на тему Хабаровска? Поиском не нашел.

[Игорь Владимирович]

"чипмейкер"

Тоже не знаю где это. Дай ссылку пожалуйста.

[Angor]

http://www.chipmaker.ru/topic/72858/page__fromsearch__1

[NORD]

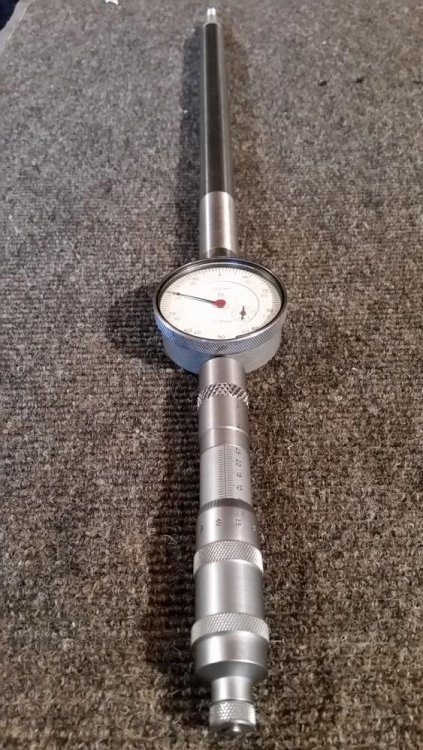

Почти готов на 70% прибор для глубины посадки пули , касания нарезов. В надеждах что удобен будет и информативен:confused::rolleyes:

С ув.

Изменено 29 ноября 2017 пользователем NORD

[NORD]

[WWR]

Почти готов на 70% прибор для глубины посадки пули , касания нарезов.

Что-то подобное видел у ребят из украинской команды по Ф-классу. Это по их чертежам?

[NORD]

Нет Вадим , долго в мозгу рожал , ну аказывается уже есть .

Посмотреть на их девайс наверно серьезное что то

С ув.

[NORD]

Что-то подобное видел у ребят из украинской команды по Ф-классу. Это по их чертежам?

Идейно есть какой нибудь инструмент который замеры может сделать по фрее бору ,обыскал весь интернет но так и не попалось,имею ввиду англоязычные сайты . А так бы найти такую приблуду да закастомить её для нужных целей .

С ув.

[WWR]

Идейно есть какой нибудь инструмент который замеры может сделать по фрее бору ,обыскал весь интернет но так и не попалось

Аналогично. Обыскал весь инет. Тумал, что они это слизали где-то. Но они пояснили, что это их разработка.

Хочу заметить, что весьма полезная штука, особенно для тех, кто занимается большим спортом. Можно постоянно и не сложно контролировать уход пульного входа.

[NORD]

Да да . О чем и речь по задумке ыщё затвор кольцо стоятьбудит при досылании опустил болт и все на месте без люфта и замер надеюсь будит гарантированый .

С ув.

[WWR]

по задумке ыщё затвор кольцо стоятьбудит при досылании опустил болт и все на месте без люфта

Надо гильзу с резьбой по типу Лок-н-Лоуд. И пулю одну и ту же. Гильзу до упора плечей в патронник. Микрометром двигаешь пулю до срабатывания трещётки. Показания записываешь и контролируешь.

В продолжение темы:

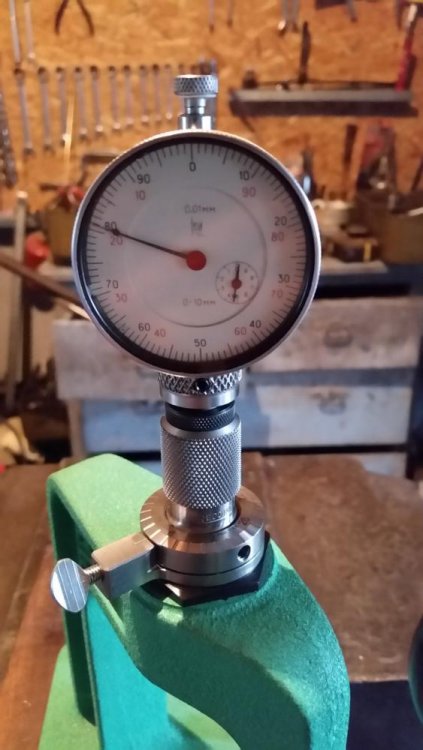

На полученный размер надеваешь матрицу с индикатором типа такой:

https://www.sinclairintl.com/reloading-equipment/measuring-tools/case-gauges-headspace-tools/redding-instant-indicator-308-winchester-sku749007157-95400-70418.aspx?sku=749-007-157

и собираешь патрон с точностью 0.001".

[NORD]

Я такую с нека сделал

[WWR]

Я такую с нека сделал

Во. Она. Ну смысл ты понял?

[NORD]

Ну а как жэш .:rolleyes:

[Angor]

Во, зачётная гайка... УжЕ в производстве..?

С ув.

[НСК-И]

Что-то подобное видел у ребят из украинской команды по Ф-классу.

На Бисли многие пользуются такими штуками,говорят,что удобно.

[WWR]

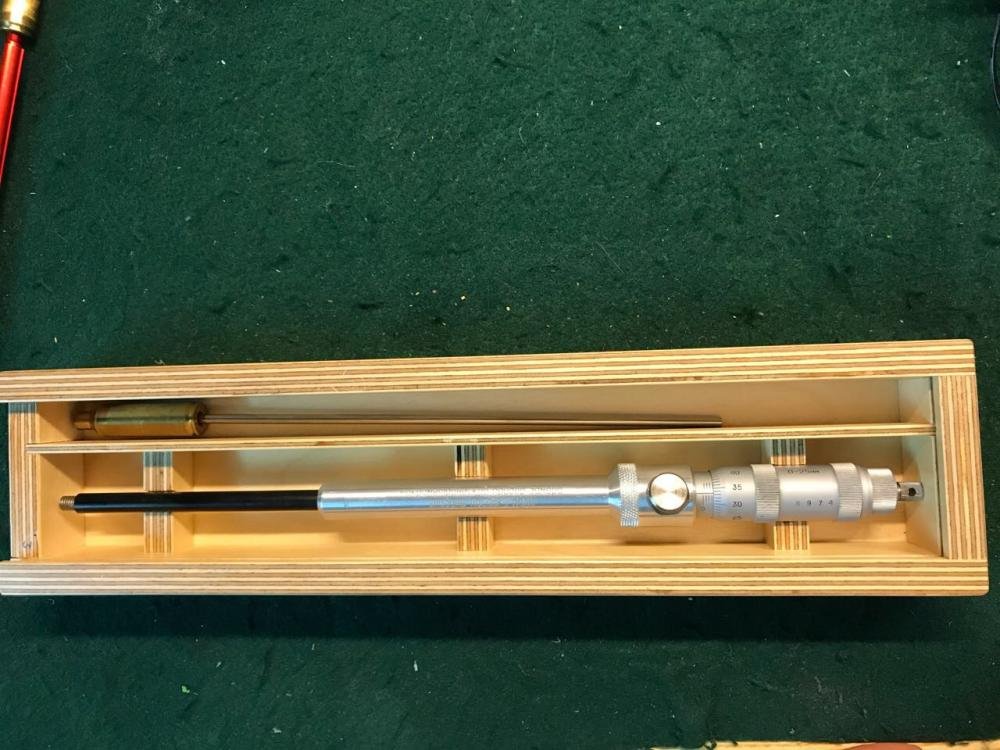

На Бисли многие пользуются такими штуками

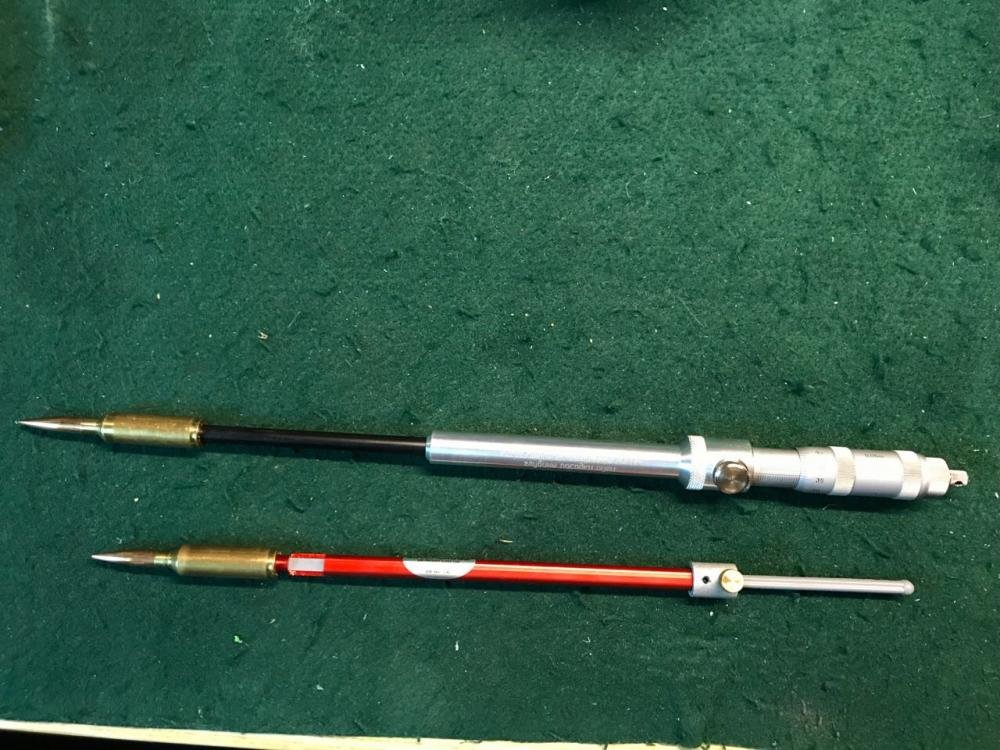

Нижняя (красная) как раз и есть Лок-н-Лоуд. Удобно, но погрешность очень большая.

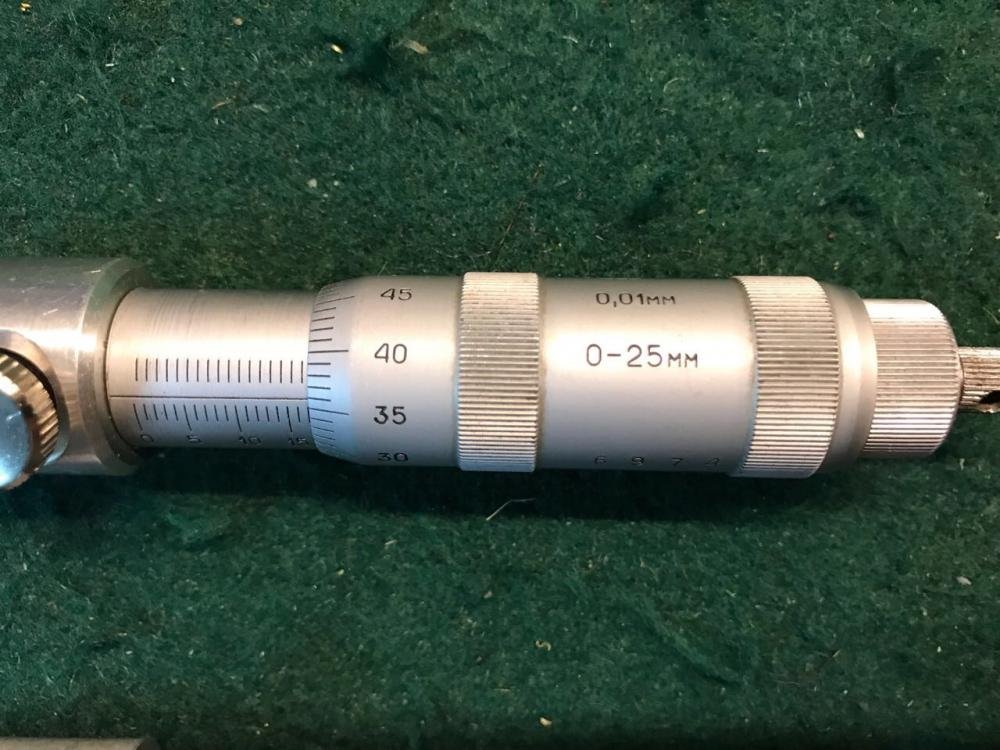

Верхняя - то, что нужно. Прижим пули к нарезам всегда одинаков. По показаниям микрометра видно увеличение пульного входа.

[НСК-И]

Когда был на Бисли,много говорили про настройку патрона,там далеко не бенчрестерский подход,всё более упрощенное,как мне показалось.А когда мы на второй день начали садить пули руками нажимной от вилсона(отдали нажимной пресс ребятам,а ехать 2 мин. за ним было в лом :)вот тут я и задумался,а добил меня Дима тем,что когда весы пересыпали,он просто пальцами брал из чашки порох и по щепотке бросал обратно,это был шок!!!:)Сынок,это ф класс,сказал мне Дима :):):)

[WWR]

пальцами брал из чашки порох и по щепотке бросал обратно

Нечто подобное делал Саша Шаковец на каком-то международном БР.

Но думается мне, что Дима тебя жёстко под..бнул. Почему так думаю? Да всё очень просто. Когда мои весы пересыпают порошок, которым я всё время работаю, то я точно знаю сколько порошинок надо убрать для точного веса.

начали садить пули руками нажимной от вилсона

При правильном натяге на правильно подготовленных гильзах так и дожно быть. Причём усилие будет одинаковым.

Сынок,это ф класс

Браво!!!;)

[НСК-И]

Но думается мне, что Дима тебя жёстко под..бнул.

:) Буду звать его ,Дима жесткий :)

[НСК-И]

Когда мои весы пересыпают порошок,

Я засыпаю по новой,всё остальное от лени.
